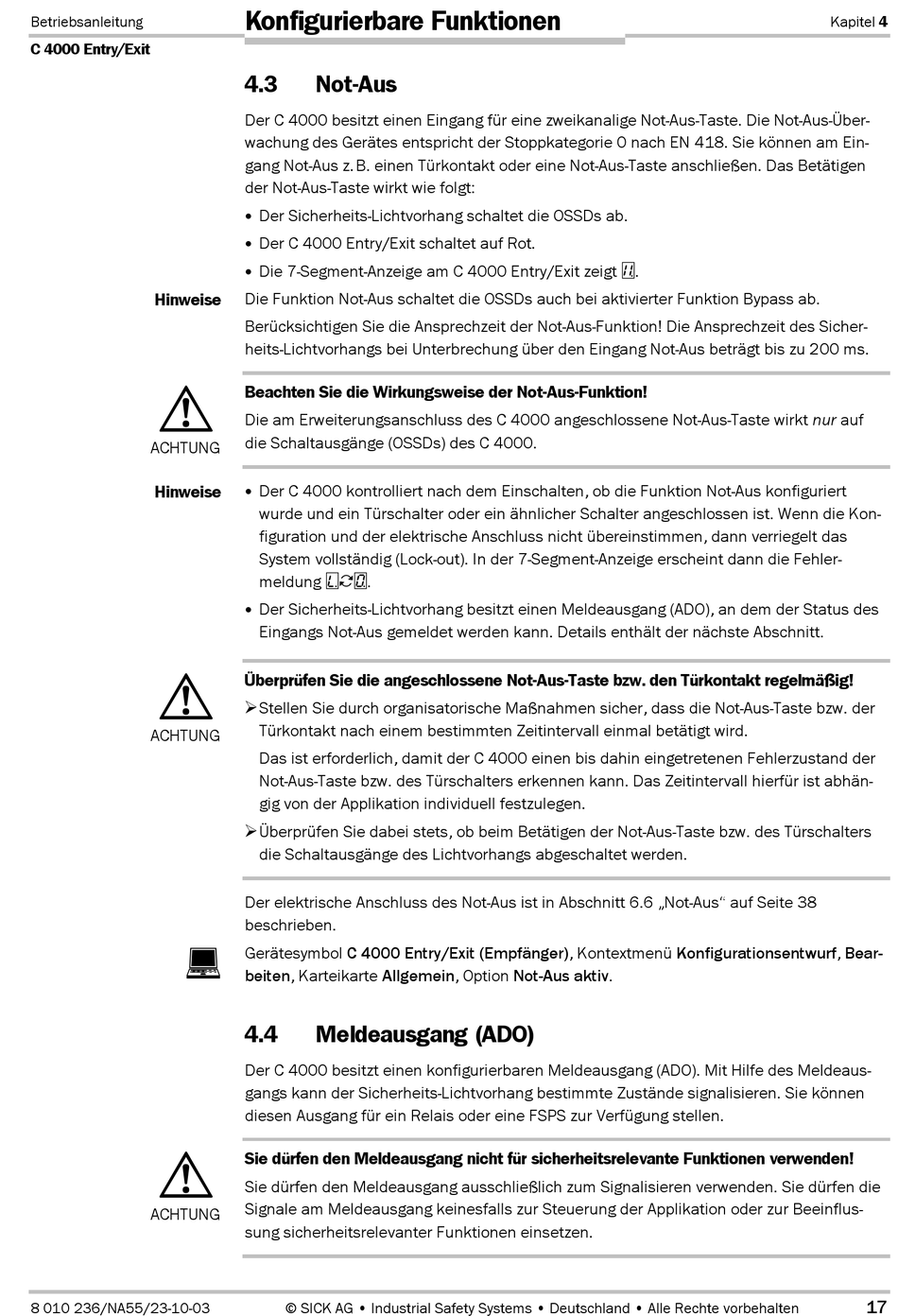

Betriebsanleitung
C 4000 Entry/Exit
Hinweise
ACHTUNG
Hinweise
ACHTUNG
ACHTUNG
8 010 236/NA55/23-10-03
Konfigurierbare Funktionen
4.3
Not-Aus
Der C 4000 besitzt einen Eingang für eine zweikanalige Not-Aus-Taste. Die Not-Aus-Über-
wachung des Gerätes entspricht der Stoppkategorie 0 nach EN 418. Sie können am Ein-
gang Not-Aus z.B. einen Türkontakt oder eine Not-Aus-Taste anschließen. Das Betätigen
der Not-Aus-Taste wirkt wie folgt:
Der Sicherheits-Lichtvorhang schaltet die OSSDs ab.
Der C 4000 Entry/Exit schaltet auf Rot.
Die 7-Segment-Anzeige am C 4000 Entry/Exit zeigt .
Die Funktion Not-Aus schaltet die OSSDs auch bei aktivierter Funktion Bypass ab.
Berücksichtigen Sie die Ansprechzeit der Not-Aus-Funktion! Die Ansprechzeit des Sicher-
heits-Lichtvorhangs bei Unterbrechung über den Eingang Not-Aus beträgt bis zu 200 ms.
Beachten Sie die Wirkungsweise der Not-Aus-Funktion!
Die am Erweiterungsanschluss des C 4000 angeschlossene Not-Aus-Taste wirkt nur auf
die Schaltausgänge (OSSDs) des C 4000.
Der C 4000 kontrolliert nach dem Einschalten, ob die Funktion Not-Aus konfiguriert
wurde und ein Türschalter oder ein ähnlicher Schalter angeschlossen ist. Wenn die Kon-
figuration und der elektrische Anschluss nicht übereinstimmen, dann verriegelt das
System vollständig (Lock-out). In der 7-Segment-Anzeige erscheint dann die Fehler-
meldung .
Der Sicherheits-Lichtvorhang besitzt einen Meldeausgang (ADO), an dem der Status des
Eingangs Not-Aus gemeldet werden kann. Details enthält der nächste Abschnitt.
Überprüfen Sie die angeschlossene Not-Aus-Taste bzw. den Türkontakt regelmäßig!
Stellen Sie durch organisatorische Maßnahmen sicher, dass die Not-Aus-Taste bzw. der
Türkontakt nach einem bestimmten Zeitintervall einmal betätigt wird.
Das ist erforderlich, damit der C 4000 einen bis dahin eingetretenen Fehlerzustand der
Not-Aus-Taste bzw. des Türschalters erkennen kann. Das Zeitintervall hierfür ist abhän-
gig von der Applikation individuell festzulegen.
Überprüfen Sie dabei stets, ob beim Betätigen der Not-Aus-Taste bzw. des Türschalters
die Schaltausgänge des Lichtvorhangs abgeschaltet werden.
Der elektrische Anschluss des Not-Aus ist in Abschnitt 6.6 „Not-Aus" auf Seite 38
beschrieben.
Gerätesymbol C 4000 Entry/Exit (Empfänger), Kontextmenü Konfigurationsentwurf, Bear-
beiten, Karteikarte Allgemein, Option Not-Aus aktiv.
4.4
Meldeausgang (ADO)
Der C 4000 besitzt einen konfigurierbaren Meldeausgang (ADO). Mit Hilfe des Meldeaus-
gangs kann der Sicherheits-Lichtvorhang bestimmte Zustände signalisieren. Sie können
diesen Ausgang für ein Relais oder eine FSPS zur Verfügung stellen.
Sie dürfen den Meldeausgang nicht für sicherheitsrelevante Funktionen verwenden!
Sie dürfen den Meldeausgang ausschließlich zum Signalisieren verwenden. Sie dürfen die
Signale am Meldeausgang keinesfalls zur Steuerung der Applikation oder zur Beeinflus-
sung sicherheitsrelevanter Funktionen einsetzen.
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Kapitel 4
17
