Betriebsanleitung
C 4000 Entry/Exit
3
Produktbeschreibung
Hinweis

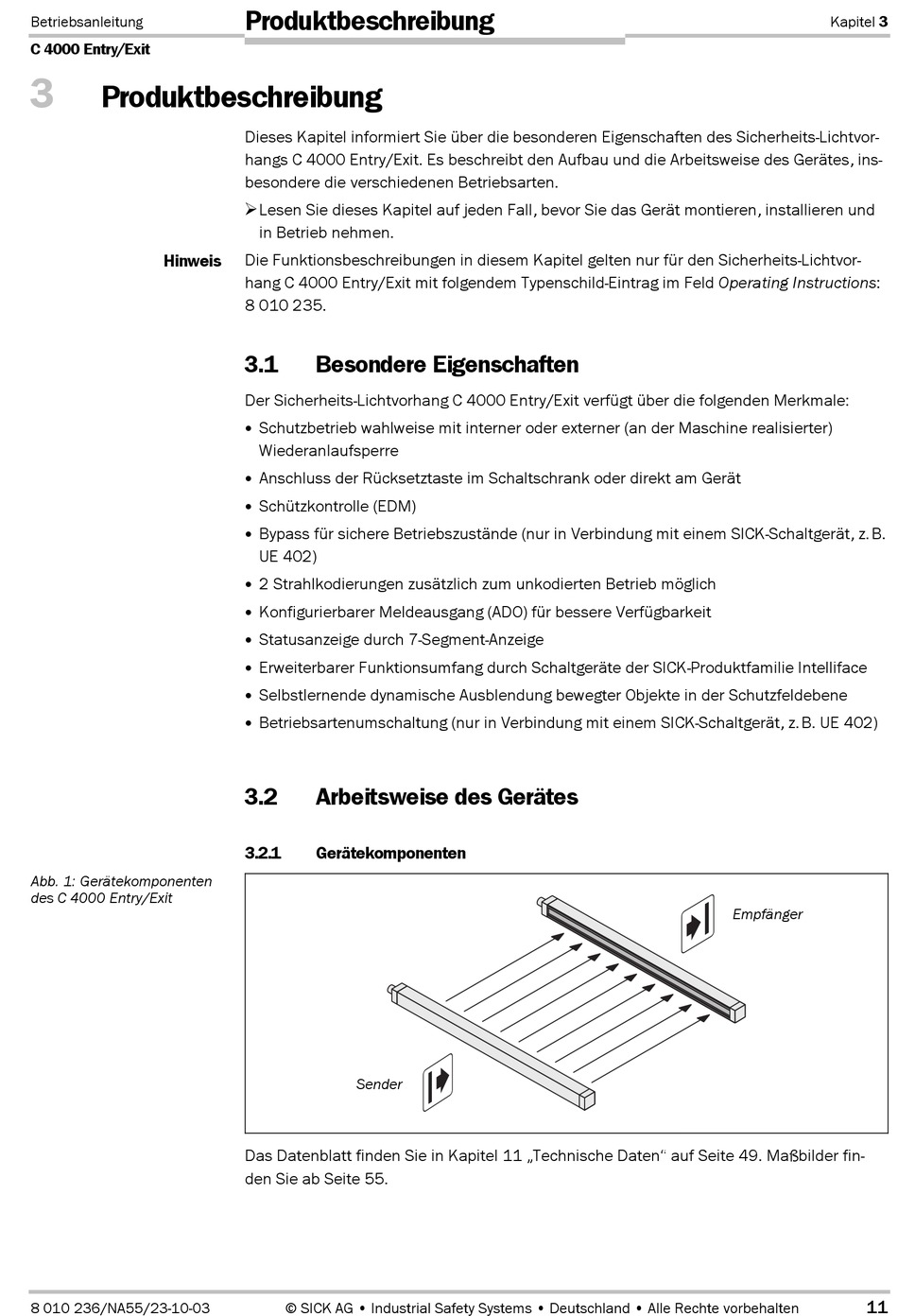

Abb. 1: Gerätekomponenten
des C 4000 Entry/Exit
8 010 236/NA55/23-10-03
Produktbeschreibung
Dieses Kapitel informiert Sie über die besonderen Eigenschaften des Sicherheits-Lichtvor-
hangs C 4000 Entry/Exit. Es beschreibt den Aufbau und die Arbeitsweise des Gerätes, ins-
besondere die verschiedenen Betriebsarten.
Lesen Sie dieses Kapitel auf jeden Fall, bevor Sie das Gerät montieren, installieren und
in Betrieb nehmen.
Die Funktionsbeschreibungen in diesem Kapitel gelten nur für den Sicherheits-Lichtvor-
hang C 4000 Entry/Exit mit folgendem Typenschild-Eintrag im Feld Operating Instructions:
8 010 235.
3.1
Besondere Eigenschaften
Der Sicherheits-Lichtvorhang C 4000 Entry/Exit verfügt über die folgenden Merkmale:
Schutzbetrieb wahlweise mit interner oder externer (an der Maschine realisierter)
Wiederanlaufsperre
Anschluss der Rücksetztaste im Schaltschrank oder direkt am Gerät
Schützkontrolle (EDM)
Bypass für sichere Betriebszustände (nur in Verbindung mit einem SICK-Schaltgerät, z.B.
UE 402)
2 Strahlkodierungen zusätzlich zum unkodierten Betrieb möglich
Konfigurierbarer Meldeausgang (ADO) für bessere Verfügbarkeit
Statusanzeige durch 7-Segment-Anzeige
Erweiterbarer Funktionsumfang durch Schaltgeräte der SICK-Produktfamilie Intelliface
Selbstlernende dynamische Ausblendung bewegter Objekte in der Schutzfeldebene
Betriebsartenumschaltung (nur in Verbindung mit einem SICK-Schaltgerät, z.B. UE 402)
3.2
Arbeitsweise des Gerätes
3.2.1
Gerätekomponenten
Sender
Das Datenblatt finden Sie in Kapitel 11 „Technische Daten" auf Seite 49. Maßbilder fin-
den Sie ab Seite 55.
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Kapitel 3
Empfänger
11
