Pro-CNT-VR4 (-L) Rev. A
92
5.6.6 Pro-CNT-VR4 (-L) Rev. A
Zu diesem Modul gibt es das verbesserte Nachfolgermodul
(siehe
Seite
115).
Das Zählermodul Pro-CNT-VR4 Rev. A hat 4 Vorwärts-/Rückwärtszähler zu
32 Bit, eine Flankenauswerteeinheit und Zwischenregister (Latch) zum Ausle-
sen während des Zählens. Alle Zählerstände können mit dem Befehl
zeitgleich in die Zwischenregister geladen (=gelatcht) werden.
Cnt_Latch
Die Zähler können auch einzeln gelatcht werden.
Jeder Zähler hat 2 Eingänge, die von einer internen Flankenauswertung (Vier-
fachauswertung) angesteuert werden. Die maximale Frequenz ist 1,25MHz
für jeden Eingang A und B (maximale interne Taktfrequenz: 5MHz). Optional
können die Zähler mit einem Takt- und einem Richtungseingang, bei einer
maximalen Taktrate von 10MHz, betrieben werden. Die Betriebsart ist über die
Software wählbar, für jeden Zähler getrennt.
Je nach Betriebsart sind entweder die Eingänge A/B in Funktion oder die Ein-
gänge CLK/DIR.
A
10k
B
10k
CLK
10k
DIR
10k
CLR
10k
EVENT
Anmerkung: Nur Zähler #1 ist zur Übersichtlichkeit des Schemas gezeigt.

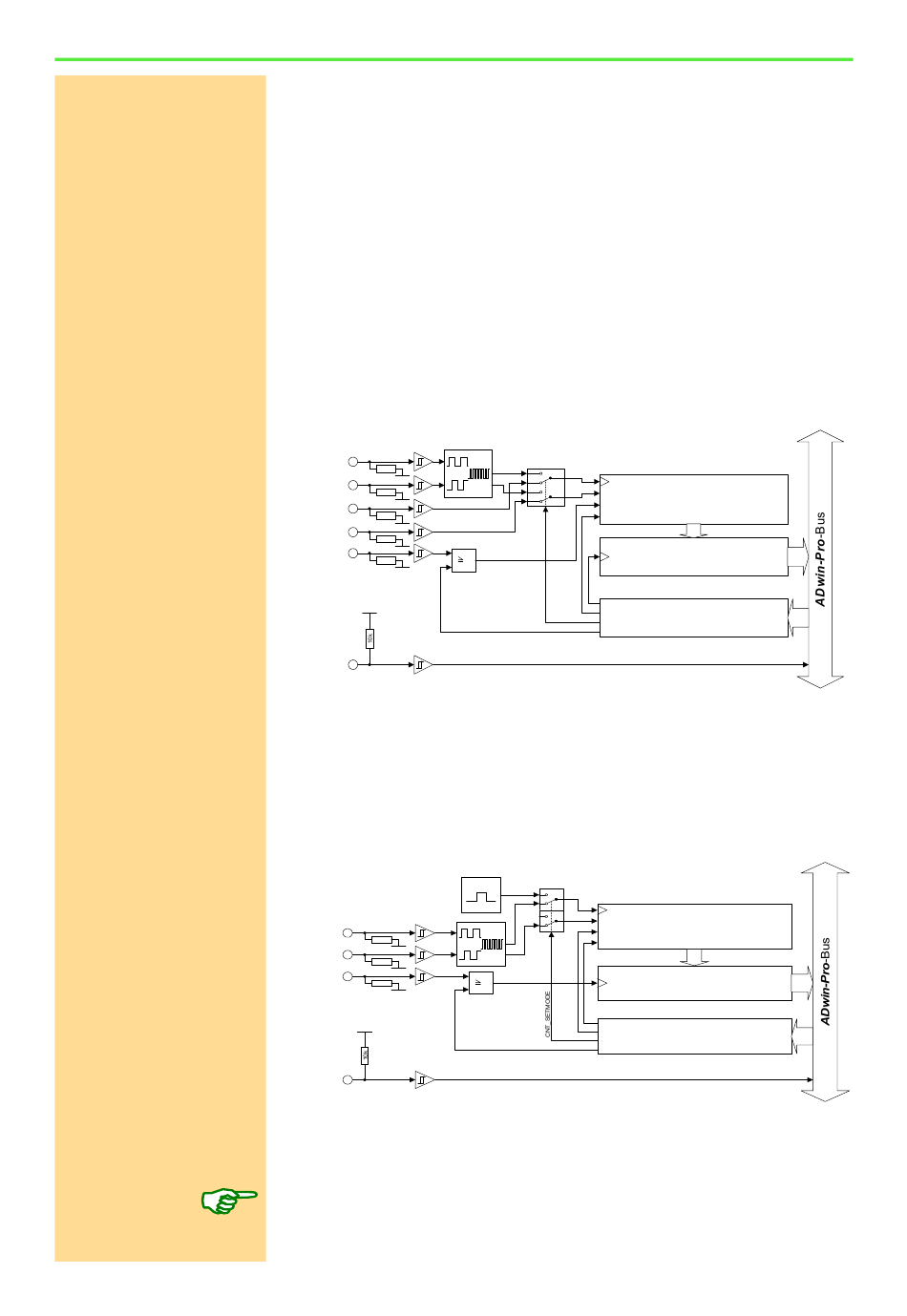

Abb. 170 – Pro-CNT-VR4 Rev. A: Blockschaltbild
Das Modul Pro-CNT-VR4 Rev. A gibt es auch in der Version Pro-CNT-VR4-L.
In dieser Version hat jeder Zähler einen LATCH-Eingang anstelle des Ein-
gangs CLR. Die Latch-Eingänge müssen vor ihrer Verwendung mit dem Befehl
freigegeben werden (siehe auch Beispielprogramm <Pro-
ExtLch_Enable
CNT-VR4-L-I.BAS>).
A
10k
B
10k
LATCH
10k
EVENT
Anmerkung: Nur Zähler #1 ist zur Übersichtlichkeit des Schemas gezeigt.
Abb. 171 – Pro-CNT-VR4-L Rev. A: Blockschaltbild
Die im Blockschaltbild gezeigten Baugruppen sind bei den Modulen Pro-CNT-
VR4 Rev. A und Pro-CNT-VR4-L Rev. A jeweils 4 mal enthalten, mit Aus-
nahme des Event-Einganges und der Control-Register, die nur einmal auf
jedem Modul vorhanden sind.
CLK
DIR
DIR
CLR
EN
1
G
5 MHz
CLK
"Up"
DIR
CLR
EN
DIR
1
ADwin-Pro Hardware, Handbuch April 2015
