Pro I: Analoge Eingangsmodule
Pro-AIn-F-8/16 Rev. A
60
5.3.19 Pro-AIn-F-8/16 Rev. A
Analoges Eingangsmodul
8 differentiellen Eingängen.
Für die Eingänge sind folgende Steckverbindungen verfügbar:
– Pro-AIn-F-8/16: geschirmte LEMO-Buchsen, CAMAC Europanorm.
– Pro-AIn-F-8/16-D: D-Sub-Buchse 37-polig.
Zur Feinjustierung von Offset und Verstärkung (Gain) dienen die Potentiome-
ter Ox und Gx
(Abb.
111); Informationen über die Feinjustierung finden Sie auf
Seite
50. Das „x" in der Potentiometerbezeichnung ist ein Platzhalter für die
Nummer des zugehörigen ADC. Die Potentiometerbezeichnung finden Sie auf
der Platine aufgedruckt.
1
100k
2
100k
8
100k

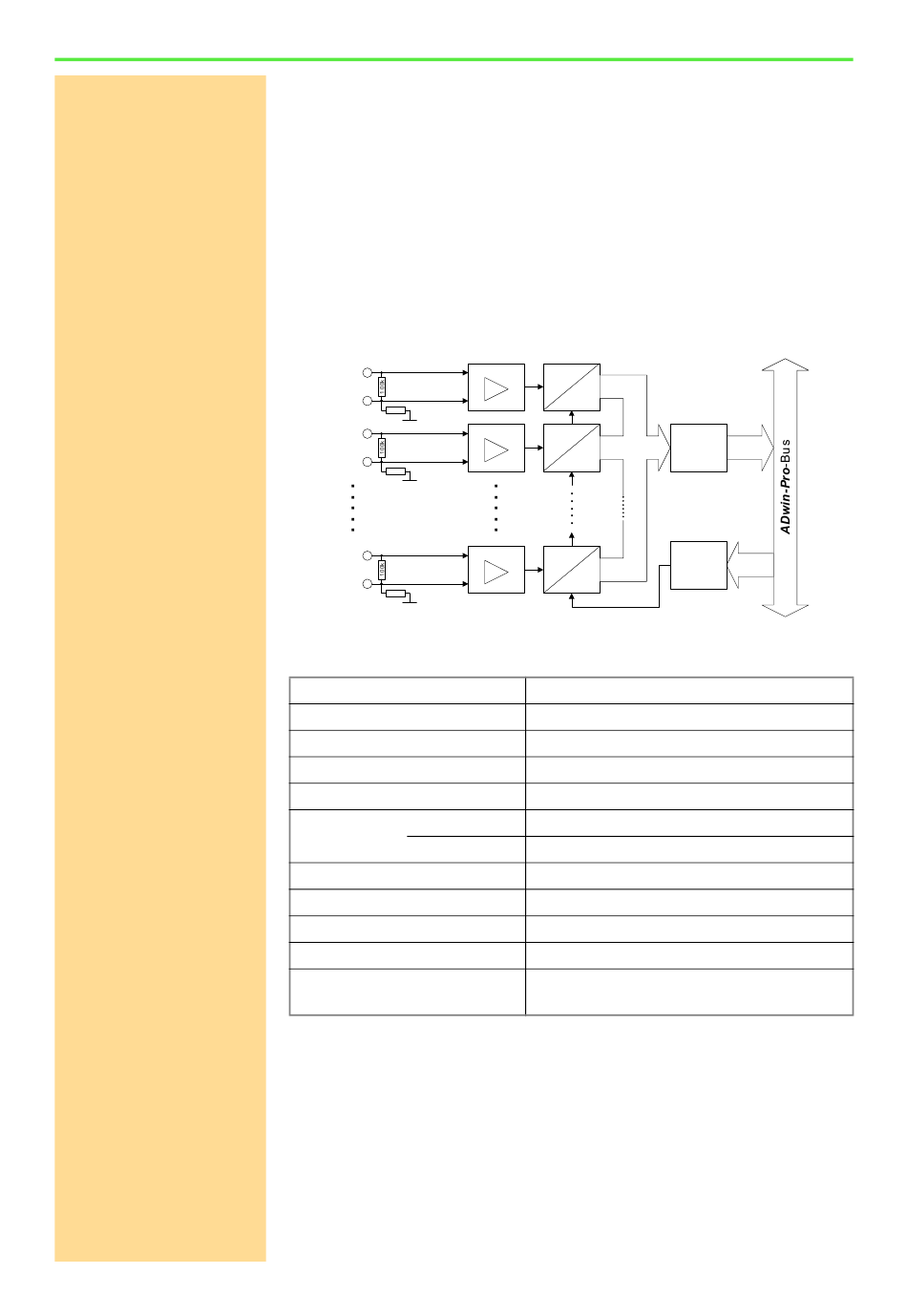

Abb. 108 –
Eingangskanäle
Auflösung
Wandlungszeit
Abtastrate
Messbereich
Genauigkeit
INL
DNL
Eingangswiderstand
Spannungsfestigkeit
Offsetfehler
Offsetdrift
Steckerverbindung
Abb. 109 –
Pro-AIn-F-8/16 Rev. A
InAmp
A
+
D
-
InAmp
A
+
Daten
D
-
InAmp
A
+
D
-
Pro-AIn-F-8/16 Rev.
A: Blockschaltbild
8 differentiell
16 Bit
max. 8µs (je ADC)
max. 100ksps (je ADC)
±10V
±3 LSB typisch
max. ±1 LSB
100kΩ, ±2%
±35V
abgleichbar
±30ppm/ºC vom Endwert
8 LEMO-Buchsen
optional: 37-polige D-Sub-Buchse
Pro-AIn-F-8/16 Rev.
A: Spezifikation
ADwin-Pro Hardware, Handbuch April 2015
ADwin
mit 8 ADC zu 16 Bit und
Daten-
Daten
Register
Adress-
Adr.
Dekoder
