Pro I: Digital-IO- und Zählermodule
Pro-CNT-8/32-I Rev. A
100
5.6.9 Pro-CNT-8/32-I Rev. A
Zu diesem Modul gibt es das verbesserte Nachfolgermodul
Rev. A
(siehe
Seite
108).
Das Zählermodul
Pro-CNT-8/32-I Rev. A
stände können mit einem einzelnen ADbasic-Befehl in das Register geladen
werden, so dass alle Zähler zeitgleich gelatcht werden können. Die Zähler
können auch einzeln gelatcht werden. Mit jeder steigenden Flanke eines TTL-
Pulses erhöht der 32-Bit-Zähler seinen Wert. Das Rücksetzen erfolgt mit
einem Softwarebefehl. Die Zählrate ergibt sich aus der Differenz von zwei auf-
einander folgenden Registerwerten. Da der Registerzugiff zeitdiskret erfolgt,
kann die Frequenz online berechnet werden.
Die Eingänge sind vom Systemstromkreis und von den anderen Eingängen
optisch isoliert. Der Event-Eingang ist auch vom System isoliert. Die Schalt-
schwellen der Zählereingänge und des Event-Eingangs können mit Hilfe von
Jumpern eingestellt werden. Die Voreinstellung ist 24V.
+
24V
4k3
12V
CLK #n
2k
5V
560
-
+
24V
4k3
EVENT
12V
2k
5V
560
-
Anmerkung: Nur Zähler #1 ist zur Übersichtlichkeit des Schemas gezeigt.

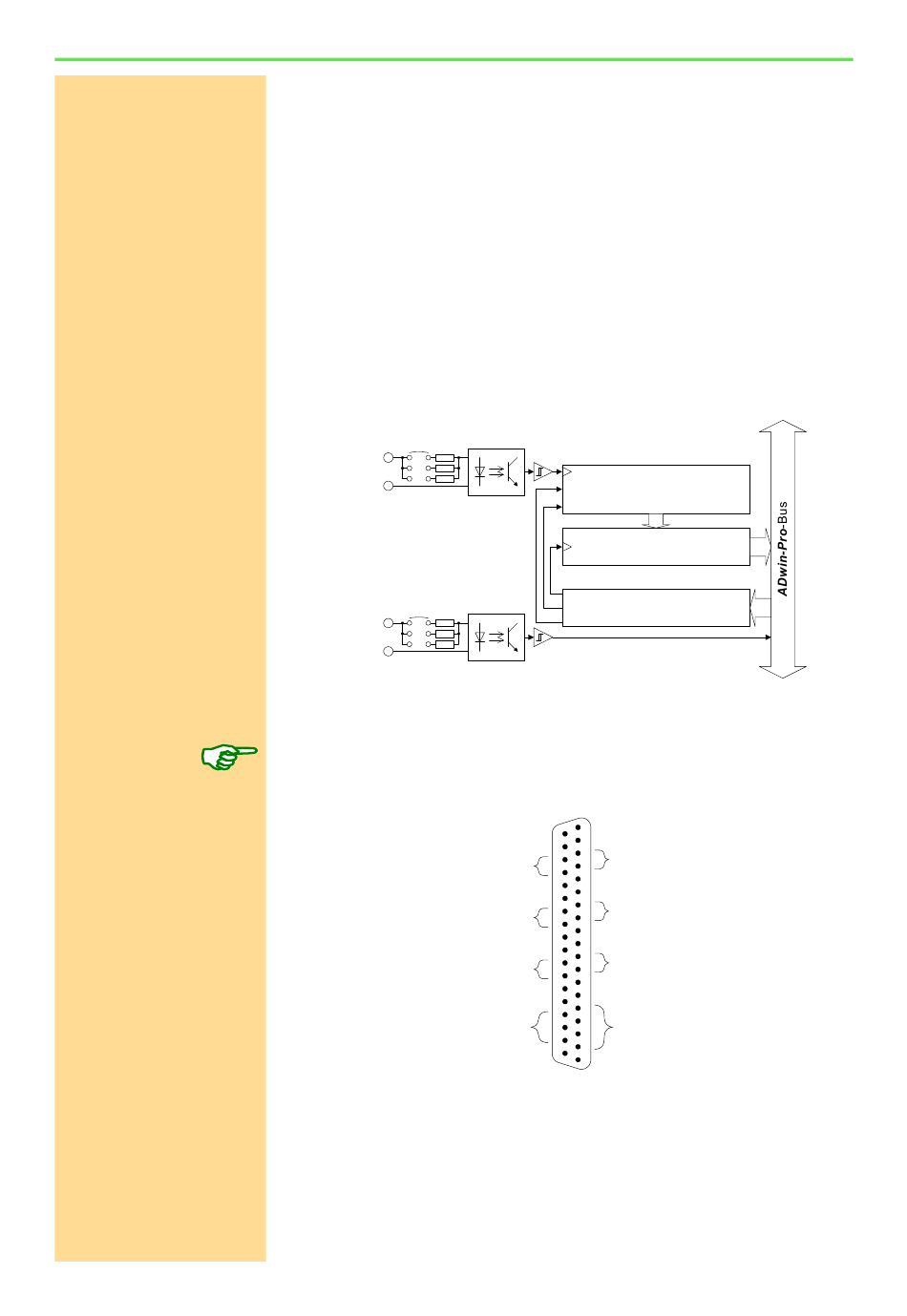

Abb. 186 –
Die im Blockschaltbild gezeigten Baugruppen sind bei diesem Modul 8mal ent-
halten, mit Ausnahme des Event-Einganges und der Control-Register, die nur
einmal auf jedem Modul vorhanden sind.
EVENT-Eingang (+)
Abb. 187 –
hat 8 32-Bit-Zähler. Alle Zähler-
CLK
32 Bit Zähler #1...#8
CLR
EN
32 Bit Latch #1...#8
Kontroll-Register
Pro-CNT-8/32-I Rev.
A: Blockschaltbild
Zähler 1 CLK (+)
19
Zähler 1 CLK (-)
37
Zähler 5 CLK (+)
18
Zähler 5 CLK (-)
36
17
reserviert
35
reserviert
16
34
Zähler 2 CLK (+)
15
Zähler 2 CLK (-)
33
Zähler 6 CLK (+)
14
Zähler 6 CLK (-)
32
13
reserviert
31
reserviert
12
30
Zähler 3 CLK (+)
11
Zähler 3 CLK (-)
29
Zähler 7 CLK (+)
10
Zähler 7 CLK (-)
28
9
reserviert
27
reserviert
8
26
Zähler 4 CLK (+)
7
Zähler 4 CLK (-)
25
Zähler 8 CLK (+)
6
Zähler 8 CLK (-)
24
5
23
4
reserviert
reserviert
22
3
21
2
20
EVENT-Eingang (-)
1
Pro-CNT-8/32-I Rev.
A: Pinbelegung
ADwin-Pro Hardware, Handbuch April 2015
