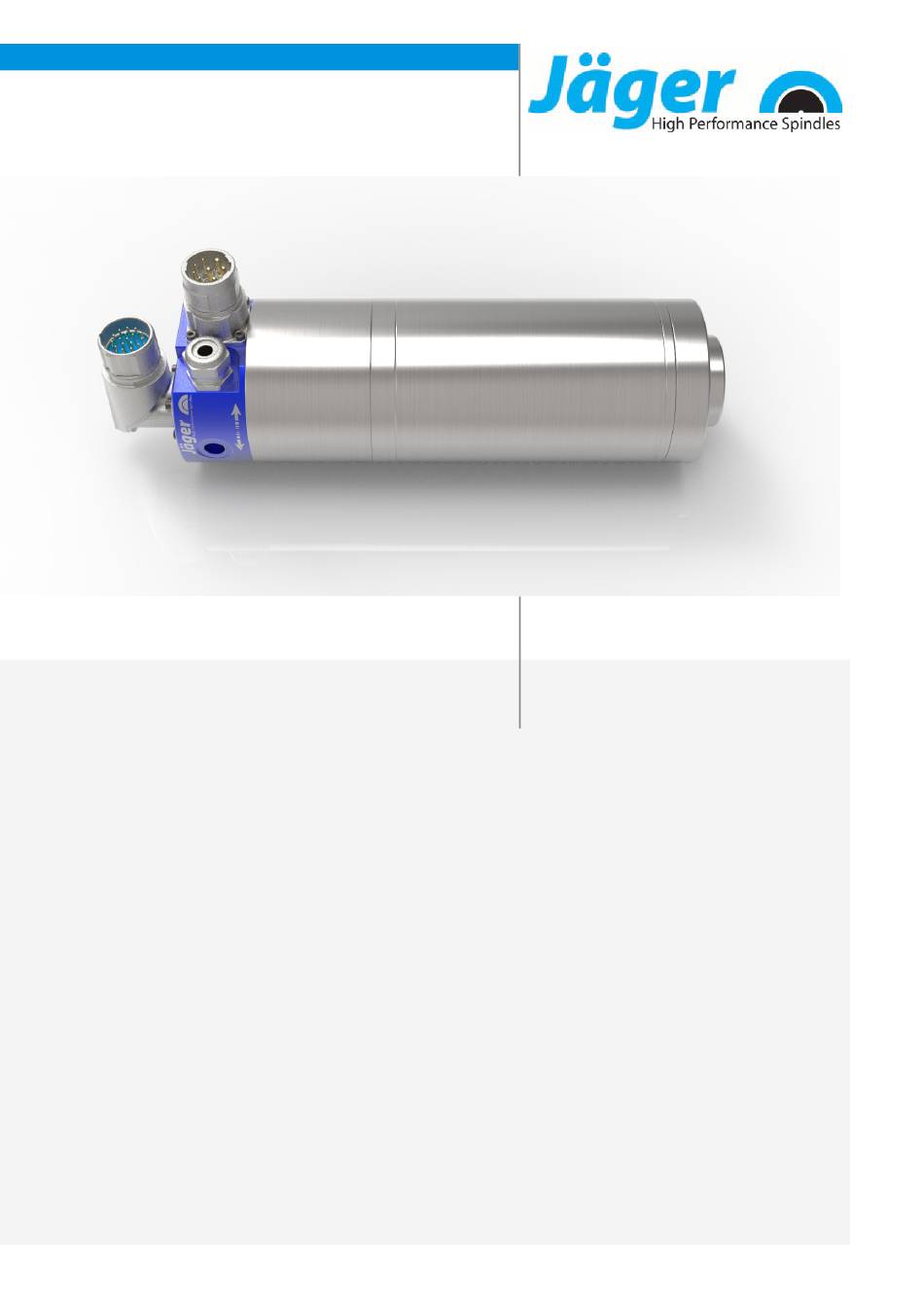

- Seite 1 Handbuch ARS72-M416.09 S3VE Schnellfrequenzspindel Manueller Werkzeugwechsel...
-
Seite 2: Kennzeichnung Der Sf-Spindel
Kennzeichnung der SF-Spindel Spindeltyp Artikel-Nr. Serien-Nr. Spindeltyp Artikel-Nr..Serien-Nr. Pmax * S1-100% ... (*) Nenndrehzahl Leistungsdaten flüssigkeitsgekühlter Spindelträger Da wir unsere SF-Spindeln stets auf dem neusten Stand der technischen Ent- wicklung halten, behalten wir uns technische Änderungen und Abweichun- gen gegenüber der im Handbuch beschriebenen Ausführung vor. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis: Original-Handbuch Motorschutz PTC 130° C.......... 28 Vorabinformation 5 Drehzahl- und Positionssensor (MiniCoder).... 29 Zweck des Handbuches ............ 5 6.7.1 Technische Daten .......... 29 Erläuterung der Symbole.......... 5 Luftschallemissionen ............ 30 Transport und Verpackung 6 Betriebsort 30 Lieferumfang der SF-Spindel........... 6 2.1.1 Optionales Zubehör.......... - Seite 4 Inhaltsverzeichnis: 4 ( 44 ) Artikel-Nr. 10004119, Revision 00...
-
Seite 5: Vorabinformation
Vorabinformation Vorabinformation Die Schnellfrequenzspindel (SF-Spindel) ist ein hochwertiges Präzisionswerk- zeug für die Hochgeschwindigkeitsbearbeitung. Zweck des Handbuches Das Handbuch ist ein wichtiger Bestandteil der SF-Spindel. Ü Bewahre das Handbuch sorgfältig auf. Ü Stelle das Handbuch allen mit der SF-Spindel betrauten Personen zur Ver- fügung. -
Seite 6: Transport Und Verpackung
Transport und Verpackung Transport und Verpackung Vermeide beim Transport starke Erschütterungen oder Stöße, da diese die Ku- gellager der SF-Spindel beschädigen könnten. Ü Jede Beschädigung mindert die Genauigkeit der SF-Spindel. Ü Jede Beschädigung schränkt die Funktion der SF-Spindel ein. Ü Jede Beschädigung verringert die Lebensdauer der SF-Spindel. -
Seite 7: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Die SF-Spindel ist im Sinne der Maschinenrichtlinie eine „unvollständige Ma- schine“ und kann allein für sich genommen keine Funktion erfüllen. Die SF- Spindel kann nur zusammen mit einer Werkzeugmaschine und einem Fre- quenzumformer betrieben werden. Zulässige Bearbeitungsarten Die SF-Spindel wurde nur für die nachfolgenden Bearbeitungsarten entwi- ckelt. -
Seite 8: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Die Schnellfrequenzspindel wurde nach anerkannten Regeln der Technik ge- baut und ist betriebssicher. Von der SF-Spindel können aber Gefahren ausgehen, wenn sie: Von unausgebildetem Personal eingebaut wird. Unsachgemäß eingesetzt wird. Nicht bestimmungsgemäß eingesetzt wird. Die Schnellfrequenzspindel darf nur von Fachpersonal eingebaut, in Betrieb genommen und gewartet werden. -
Seite 9: Sicherheitsbewusstes Arbeiten
Sicherheitshinweise Sicherheitsbewusstes Arbeiten Beachte alle im Handbuch aufgeführten Sicherheitshinweise, die bestehen- den nationalen Vorschriften zur Unfallverhütung (UVV) sowie die vorhande- nen innerbetrieblichen Arbeits-, Betriebs- und Sicherheitsvorschriften. GEFAHR: Durch weggeschleuderte Teile. Nicht ordnungsgemäß eingespanntes Werkzeug wird, durch die bei der Be- arbeitung entstehenden Fliehkräfte, weggeschleudert. -
Seite 10: Stillsetzen Der Sf Spindel
Sicherheitshinweise Stillsetzen der SF Spindel Um die Schnellfrequenzspindel für Installations- und Wartungsarbeiten außer Betrieb zu setzen, gehe wie folgt vor: Ü Schalte die Energiezufuhr (Strom) vollständig ab. Ü Schalte die Medienzufuhr (Luft und Flüssigkeit) vollständig ab. Ü Stelle sicher, dass die Welle der SF-Spindel absolut stillsteht. Wird die SF-Spindel stillgesetzt, um diese zu reinigen, dann: Ü... -
Seite 11: Technische Beschreibung Anschlüsse Der Sf-Spindel
Technische Beschreibung Technische Beschreibung Anschlüsse der SF-Spindel 1a 1b Elektrischer Anschluss für: Motorphasen Elektrischer Anschluss für: AE-Sensor Elektrischer Anschluss für: Vektorregelung Kühlwasser G 1/8“ Sperrluft G 1/8“ Artikel-Nr. 10004119, Revision 00 11 ( 44 ) -
Seite 12: Elektrischer Anschluss
Technische Beschreibung Elektrischer Anschluss Die SF-Spindel darf nur mit einem Frequenzumrichter (FU) betrieben werden. Ü Prüfe, ob Strom-, Spannungs- und Frequenzdaten der SF-Spindel mit den Ausgangsdaten des FU übereinstimmen. Ü Verwende eine möglichst kurze Motorzuleitung. Ü Stelle die Drehzahl der SF-Spindel mit Hilfe des FU ein. Ü... -
Seite 13: Körperschall (Ae)
Technische Beschreibung Körperschall (AE) Beschreibung Frequenz Infraschall Menschliches Hören Ultraschall Hyperschall Körperschall (AE) 20 kHz - 2 MHz 5.3.1 AE-Sensor Infolge des Spanabtrages beim Schleifen eines Werkstückes im Werkstück ent- steht in den angrenzenden Maschinenelementen Körperschall – Acoustic Emission – der zu messbaren Schwingungen führt. Diese Schwingungen werden durch den AE-Sensor erfasst. -
Seite 14: Ae-Empfänger
Technische Beschreibung 5.3.2 AE-Empfänger 14 ( 44 ) Artikel-Nr. 10004119, Revision 00... -
Seite 15: Kühlung
Technische Beschreibung Kühlung 5.4.1 Luftgekühlt Um die Leistung der SF-Spindel zu erhöhen, muss die entstehende Wärme über den Spindelträger (optionales Zubehör) abgeleitet werden. Hinweis: Verlängerung der Lebensdauer durch Wärmeableitung. Bei Betrieb der SF-Spindel entsteht Wärme. Die Temperatur der SF-Spindel soll + 45° C nicht überschreiten, da sonst die Lebensdauer der Lager verkürzt wird. - Seite 16 Technische Daten Technische Daten Lager Hybridkugellager (Stück) Lebensdauer-Fettschmierung wartungsfrei Leistungswerte Pmax./5s S6-60% S1-100% Flüssigkeitsgekühlt Nennleistung [kW] Drehmoment 2,226 1,793 1,413 [Nm] Spannung Strom Leistungswerte Pmax./5s S6-60% S1-100% Druckluftgekühlt Nennleistung 0,68 [kW] Drehmoment 2,57 0,95 0,61 [Nm] Spannung Strom 11,5 Motordaten 3-phasiger Asynchronantrieb Motortechnologie (bürsten- und sensorlos)
-
Seite 17: Technische Daten Abmessungen
Technische Daten Schutzart IP54 (Sperrluft eingeschaltet) Werkzeugwechsel Manueller Werkzeugwechsel Werkzeugaufnahme: X = Schleifkörper D1 = 40 h3 mm D2 = 100 mm t = 10 - 20 mm Rechtslauf und Linkslauf 8-pol SpeedTEC (Motorphasen) 17-pol Gerätestecker (Sensorik) LEMOSA FFA.0E.302 Kabellänge 1,5 m (Sensorik) Gewicht ~ 4,1 kg... -
Seite 18: Motordaten
Technische Daten Motordaten Die Leistungen (S1, S6, S2) gel- Spindel Kennlinie 6042 ten für sinusförmige Ströme Motortechnologie AC-Motor und sinusförmige Spannun- gen. Motortyp ACM 60/40/50-4E Die Leistungswerte der SF- Nennleistung 2,2 kW Spindel hängen vom einge- setzten FU ab und können von Nenndrehzahl 16.000 rpm den angegebenen Werten ab-... -
Seite 19: Leistungsdiagramm
Technische Daten Anmerkung zum Betrieb an statischen Frequenzumrichtern. Bei Frequenzumrichterbetrieb muss die effektive Grundwellenspannung der angegebenen Motorspannung entsprechen. Die gemessenen Ströme können aufgrund des Oberwellenanteils größer als die angegebenen Werte sein. 6.2.1 Leistungsdiagramm 6.2.2 Ersatzschaltbilddaten Hinweis: Beschädigung durch falsche Leistungswerte. Die Werte der Parameter beziehen sich ausschließlich auf den Motor. -
Seite 20: Parameter
Technische Daten Parameter Bedeutung Wert Einheit p0304 Bemessungsspannung (Phase-Phase) 360,7 Vrms p0305 Bemessungsstrom Arms p0307 Bemessungsleistung p0308 Bemessungsleistungsfaktor 0,73 cos φ p0310 Bemessungsfrequenz p0311 Bemessungsdrehzahl 16.000 Bemessungsverlustleistung Nenndrehzahl 1,402 p0312 Bemessungsdrehmoment 1,402 p0314 Motorpolzahl (Paare) p0320 Bemessungmagnetisierungstrom 2,47 Arms p0322 Maximaldrehzahl 20.000 p0326... -
Seite 21: Motordaten
Technische Daten Motordaten Die Leistungen (S1, S6, S2) gel- Spindel Kennlinie 6040 ten für sinusförmige Ströme Motortechnologie AC-Motor und sinusförmige Spannun- gen. Motortyp ACM 60/40/50-4E Die Leistungswerte der SF- Nennleistung 0,7 kW Spindel hängen vom einge- setzten FU ab und können von Nenndrehzahl 16.000 rpm den angegebenen Werten ab-... -
Seite 22: Leistungsdiagramm
Technische Daten Anmerkung zum Betrieb an statischen Frequenzumrichtern. Bei Frequenzumrichterbetrieb muss die effektive Grundwellenspannung der angegebenen Motorspannung entsprechen. Die gemessenen Ströme können aufgrund des Oberwellenanteils größer als die angegebenen Werte sein. 6.3.1 Leistungsdiagramm Hinweis: Funktion gewährleisten. Die SF‑Spindel wird mit Hilfe der durchströmenden Sperrluft gekühlt. Schalte die Sperrluft immer ein, sobald die Maschine in Betrieb ist. -
Seite 23: Parameter
Technische Daten Parameter Bedeutung Wert Einheit p0304 Bemessungsspannung (Phase-Phase) 259,3 Vrms p0305 Bemessungsstrom Arms p0307 Bemessungsleistung 0,684 p0308 Bemessungsleistungsfaktor 0,65 cos φ p0310 Bemessungsfrequenz p0311 Bemessungsdrehzahl 16.000 Bemessungsverlustleistung Nenndrehzahl 0,434 p0312 Bemessungsdrehmoment 0,434 p0314 Motorpolzahl (Paare) p0320 Bemessungmagnetisierungstrom 1,74 Arms p0322 Maximaldrehzahl 16.000... -
Seite 24: Schaltplan
Technische Daten Schaltplan Hinweis: Nicht die werksseitige Belegung ändern. Jede Veränderung kann Überspannungen an den elektrischen Bauteilen (z. B. PTC, Feldplatte) verursachen. Spindelstecker FS8 (S3) spindle plug FS8 (S3) 0,75mm² GNYE 0,5 mm² Stator 0,5 mm² 0,5 mm² 0,25 mm² 0,25 mm²... - Seite 25 Technische Daten Spindelstecker FS17 (S10) Vektor Zahnradgeber EBx7811xBx-DA-UA spindle plug FS17 (S10) Vektor encoder EBx7811xBx-DA-UA 2.Spur COS- 0,25 mm² +/-5% 0,25 mm² 0,25 mm² 0,25 mm² 1.Spur SIN- 0,25 mm² 1.Spur SIN+ 0,25 mm² 2.Spur COS+ 0,25 mm² 0,25 mm² Sense Datum 27.10.16...
- Seite 26 Technische Daten Alfred Jäger GmbH Datum 14.06.2010 Projekt Nr.: 29041970 Siemensstraße 8 Zeichn.Nr.: Bearb. E.Ertelt Version Nr.: 61239 Ober Mörlen Gepr. Blatt 1 Kabelanschluss Körperschall System Technologie Norm von 1 Ü b e r s e t z u n g e n , V e r v i e l f ä l t i g u n g e n u n d d i e W e i t e r g a b e a n D r i t t e , a u c h n u r a u s z u g s w e i s e , i s t o h n e s c h r i f t l i c h e G e h n e h m i g u n g d e r F a .
-
Seite 27: Motorschutz Pt1000
Technische Daten Motorschutz Pt1000 Platin-Temperatursensor Ausführung gemäß: DIN EN 60751 Genauigkeitsklasse B 2-Leiter-Anschluss Technische Daten Temperatur/Widerstands-Beziehung (Grundwertereihe) /°C (*) Widerstand bei der Temperatur t /°C [Ω] 1000 1004 1008 1012 1016 1020 1023 1027 1031 1035 1039 1043 1047 1051 1055 1059 1062... -
Seite 28: Motorschutz Ptc 130° C
Technische Daten Motorschutz PTC 130° C Kaltleiter mit Schutzisolierung Kennlinien der Nennansprechtemperaturen 90 °C bis 160 °C nach DIN VDE V 0898-1-401. Technische Daten M135 = 0 … 40° C) V Max. Betriebsspannung 30 V – 25 K…T + 15 K) V Max. -
Seite 29: Drehzahl- Und Positionssensor (Minicoder)
Technische Daten Drehzahl- und Positionssensor (MiniCoder) Der MiniCoder tastet eine Maßverkörperung (Messzahnrad) aus ferromagneti- schem Material ab. Das Magnetfeld des Einbaugebers wird durch die sich be- wegende Maßverkörperung moduliert. Die Magnetfeldänderung wird vom Sensor erkannt und in ein sinusförmi- ges Ausgangssignal umgesetzt. Musterabbildung: Messzahnrad 6.7.1 Technische Daten... -
Seite 30: Luftschallemissionen
Betriebsort Luftschallemissionen ACHTUNG: Lärm beeinträchtigt die Gesundheit. Betreibe die SF-Spindel nur mit einem Gehörschutz. Betriebsort GEFAHR: Durch weggeschleuderte Teile. Wird die SF-Spindel falsch befestigt, kann sie sich bei Betrieb lösen und durch die entstehenden Kräfte weggeschleudert werden. Spanne die SF-Spindel fest ein. WARNUNG: Verletzungsgefahr durch weggeschleuderte Teile. -
Seite 31: Installation
Installation Installation Vor der Installation: Ü Überprüfe die SF-Spindel auf Vollständigkeit und auf Schäden. Falls die SF-Spindel länger eingelagert wurde: Ü Führe alle im Kapitel Inbetriebnahme nach Lagerung aufgeführten Schritte aus. SF-Spindel installieren Führe folgende Schritte der Reihenfolge nach aus, um die SF-Spindel zu instal- lieren: Ü... -
Seite 32: Durchmesser Medienzuleitung
Installation Durchmesser Medienzuleitung Ü Entnimm die Nennweite der Medienzuleitungen folgender Tabelle: Medium Druckluft 2,8 mm “ 4 mm “ Druckluft 4 mm “ 6 mm “ Druckluft 6 mm “ 8 mm “ Kühlwasser 5,5 mm “ 8 mm “ Kühlwasser 7 mm “... -
Seite 33: Druckluft
Installation Druckluft 8.4.1 Luftreinheitsklassen (ISO 8573-1) Klasse 3 Feste Verunreinigungen Filtergrad besser 5 µm für Feststoffe Klasse 4 Wassergehalt max. Drucktaupunkt +3 °C Klasse 3 Gesamtölgehalt max. Ölgehalt 1 mg/m 8.4.2 Sperrluft einstellen Für die Vorgabe der Luftquali- Der Einstellwert für die Sperrluft ist von Schlauchdurchmesser und Schlauch- tät siehe Kapitel „Luftrein- länge abhängig. -
Seite 34: Inbetriebnahme
Inbetriebnahme Inbetriebnahme GEFAHR: Durch weggeschleuderte Teile. Bei falsch gewählter Drehzahl können die SF-Spindel oder das Werkzeug zer- stört werden und deren Bruchstücke weggeschleudert werden. Beachte die maximale Drehzahl für das gewählte Werkzeug. Beachte die maximale Drehzahl der SF-Spindel. Die max. zulässige Drehzahl der SF-Spindel für Inbetriebnahme / Bearbei- tung ist immer die niedrigste angegebene Drehzahl. -
Seite 35: Täglicher Start
Inbetriebnahme Täglicher Start Gehe wie folgt vor, um die Fettschmierung der Lagerung vorzuwärmen und zu schonen: Ü Betreibe die SF-Spindel bei gespanntem Werkzeug (ohne Bearbeitung). Ä Ca. 2 Minuten. Ä Mit maximal 50 % der maximal zulässigen Drehzahl. (Siehe Kapitel Inbetriebnahme 34]) Die SF-Spindel erreicht dadurch ihre Betriebstemperatur. -
Seite 36: Werkzeugwechsel
Werkzeugwechsel Werkzeugwechsel ACHTUNG: Einzugsgefahr durch drehende Welle. Falls sich die Welle noch dreht, können die Finger und die Hand eingezogen und gequetscht werden. Werkzeug nur wechseln, wenn die Welle stillsteht. Hinweis: Funktion gewährleisten. Betreibe die SF-Spindel nie ohne einem eingespannten Werkzeug. Ohne eingespanntem Werkzeug wird: Das Spannsystem durch die Fliehkräfte beschädigt. -
Seite 37: Werkzeuge Zur Hsc-Bearbeitung
Werkzeuge zur HSC-Bearbeitung Werkzeuge zur HSC-Bearbeitung GEFAHR: Durch weggeschleuderte Teile. Bei falscher Drehrichtung wird bei Belastung das Werkzeug beschädigt. Durch die Fliehkräfte wird das angebrochene Teilstück weggeschleudert. Verwende nur Werkzeuge mit der passenden Drehrichtung zur SF-Spin- del. GEFAHR: Durch weggeschleuderte Teile. Bei falsch gewählter Drehzahl können die SF-Spindel oder das Werkzeug zer- stört werden und deren Bruchstücke weggeschleudert werden. -
Seite 38: Wartung
Wartung Wartung Nur Fachpersonal darf die Spindel warten. Die SF-Spindel muss vor jeder Wartungsarbeit stillgesetzt werden. Ü Stelle sicher, dass die Welle der SF-Spindel absolut stillsteht. Ü Lies vor der durchzuführenden Arbeit das zu dieser Arbeit gehörende Kapi- tel im Handbuch noch einmal sorgfältig durch. Ü... -
Seite 39: Bei Lagerung
Wartung 12.3 Bei Lagerung Falls die SF-Spindel längere Zeit nicht benötigt wird: Ü Reinige vor dem Einlagern und vor der Inbetriebnahme nur den Kühlkanal mit Pressluft. Ü Entferne alle Kühlmittelrückstände. Ü Lagere die SF-Spindel waagerecht. Ü Lagere die SF-Spindel geschützt gegen Feuchtigkeit, Staub und andere Umwelteinflüsse. -
Seite 40: Demontage
Demontage Demontage Um die SF-Spindel auszubauen, gehe wie folgt vor: Ü Schalte die Energiezufuhr (Strom) vollständig ab. Ü Schalte die Medienzufuhr (Luft und Flüssigkeit) vollständig ab. Ü Stelle sicher, dass die Welle der SF-Spindel absolut stillsteht. Ü Entferne alle Anschlüsse von der SF-Spindel. Ü... -
Seite 41: Betriebsstörungen
Service & Reparatur 14.2 Betriebsstörungen Anhand der nachfolgenden Aufstellung können Störungen schnell untersucht und behoben werden. SF-Spindel dreht nicht Ursache Störungsbehebung Prüfe den Frequenzumrichter (FU). Prüfe die Maschine. Keine Prüfe alle elektrischen Anschlüsse Stromversorgung Prüfe alle Leitungen im Motorkabel. Betätige den Start/Reset-Knopf. Warte, bis die SF-Spindel abgekühlt ist. - Seite 42 Service & Reparatur Sensor liefert kein Signal Ursache Störungsbehebung Keine Verbindung zum Prüfe die Leitungen und die Anschlüsse. Sensor SF-Spindel vibriert / Ursache Störungsbehebung schwingt Verwende nur gewuchtete Werkzeuge. (Siehe auch Kapitel „Werkzeuge zur HSC-Bearbeitung [} 37]“.) Werkzeug ungeeignet Prüfe, ob das Werkzeug für die Anwendung geeignet ist. Prüfe das Werkzeug auf Beschädigung.
-
Seite 43: Einbauerklärung
D-61239 Ober-Mörlen Tel. +49 (0) 60029123 -0 erklärt hiermit dass folgendes Produkt, Produkt Schnellfrequenzspindel ARS72-M416.09 S3VE Serien-Nr. Siehe letzte Seite des Handbuches soweit es vom Lieferumfang her möglich ist, den grundlegenden Anforderun- gen der Maschinenrichtlinie 2006/42/EG entspricht. Abschnitte, der Maschinenrichtlinie, die angewendet wurden: 1.1.1; 1.1.2;... - Seite 44 Alfred Jäger GmbH Siemensstraße 8 61239 Ober-Mörlen GERMANY Alfred Jäger Youtube channel Scanne diesen QR-Code mit der Jäger-App +49 (0)6002-9123-0 oder mit einem beliebigen QR-Code Scan- sales@alfredjaeger.de ner. www.alfredjaeger.de Serien-Nr. ARS72-M416.09 S3VE Artikel-Nr. 10004119 Revision Datum 29.03.2022 Sprache...
