ADwin
5.7.9 Pro-PROFI-IRT-Cu/-FO Rev. A
Beachten Sie unbedingt die allgemeinen Hinweise zu Feldbusmodulen in
Kapitel 5.7.7
"Pro-Feldbus-Module",
Das Modul
Pro-PROFI-IRT-Cu/-FO Rev. A
stellen Profinet IO (Konformitätsklasse C) für taktsynchrone Echtzeit-Kommu-
nikation zur Verfügung.
Das Modul stellt gibt es in 2 Versionen, die sich in den Anschlüssen unterschei-
den:
– Pro-PROFI-IRT-Cu: Schnittstelle mit Kupferleiter
– Pro-PROFI-IRT-FO: Schnittstelle mit Lichtwellenleiter

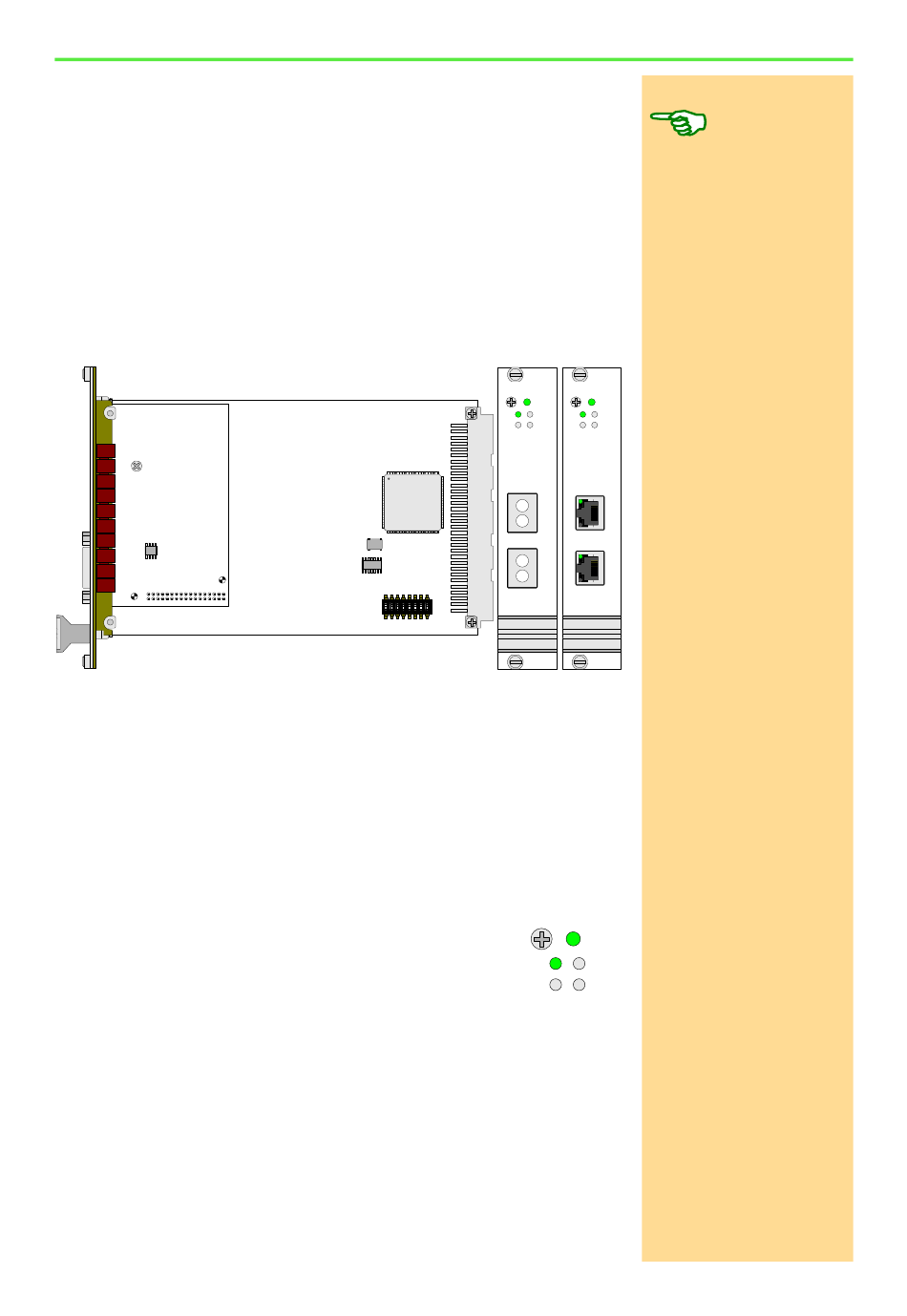

Abb. 293
zeigt die Seitenansicht (Platine) und die Frontblende des Moduls
Pro-PROFI-IRT-Cu/-FO Rev.
75A
176
Abb. 293 –
Pro-PROFI-IRT-Cu/-FO Rev.
Folgende Steckverbindungen sind im Modul verbaut:
– PROFI-IRT-Cu: 2 Buchsen RJ-45, handelsübliche Steckverbinder
– PROFI-IRT-FO: 2 Duplex-Buchsen SC-RJ (Lichtwellenleiter) im Format
RJ-45
Die beiden Steckverbinder sind als 2-Port-Switch eingerichtet.
Die Profinet- bzw. IP-Adresse des Moduls wird extern eingestellt, beispiels-
weise über Einstellungen am Profinet-Master oder mit einem entsprechenden
Programm.
Auf der Frontplatte des Moduls
befinden sich oben 4 LED, die über den Modulstatus Auskunft
geben (siehe Tabelle). Die Abbildung rechts zeigt die Lage der
LED.
ADwin-Pro Hardware, Handbuch April 2015
Pro I: Signalkonditionierungs- und Schnittstellenmodule
Seite
170.
stellt eine Profinet-Slave-Schnitt-
A.
19PROFI1
FPGA
OCX
74LS19
ON
DIP
1
2
3
4
5
6
7
8
A: Platine und Frontplatte
Pro-PROFI-IRT-Cu/-FO Rev. A
Pro-PROFI-IRT-Cu/-FO Rev. A
PROFI-IRT
PROFI-IRT
CS
MS
CS
MS
AC 1
AC 2
AC 1
AC 2
2
2
1
1
Steckverbindungen
Profinet-Adresse (IP)
Statusanzeige
CS
MS
AC 1
AC 2
179
