Pro I: Digital-IO- und Zählermodule
Pro-CNT-16/16-I Rev. A
104
5.6.11 Pro-CNT-16/16-I Rev. A
Zu diesem Modul gibt es das verbesserte Nachfolgermodul
Rev. A
(siehe
Seite
108).
Das Zählermodul
Pro-CNT-16/16-I Rev. A
stände können mit einem einzelnen ADbasic-Befehl in das Register geladen
werden, so dass alle Zähler zeitgleich gelatcht werden können. Die Zähler
können auch einzeln gelatcht werden. Mit jeder steigenden Flanke eines TTL-
Pulses erhöht der 16 Bit-Zähler seinen Wert. Das Rücksetzen erfolgt mit einem
Softwarebefehl. Die Zählrate ergibt sich aus der Differenz von zwei aufeinan-
der folgenden Registerwerten. Da der Registerzugiff zeitdiskret erfolgt kann
die Frequenz online berechnet werden.
Die Eingänge sind vom Systemstromkreis und von den anderen Eingängen
optisch isoliert. Der Event-Eingang ist auch vom System isoliert. Die Schalt-
schwellen der Zählereingänge und des Event-Eingangs können mit Hilfe von
Jumpern eingestellt werden. Die Voreinstellung ist 24V.
+
24V
4k3
12V
CLK #n
2k
5V
560
-
+
24V
4k3
EVENT
12V
2k
5V
560
-
Anmerkung: Nur Zähler #1 ist zur Übersichtlichkeit des Schemas gezeigt.

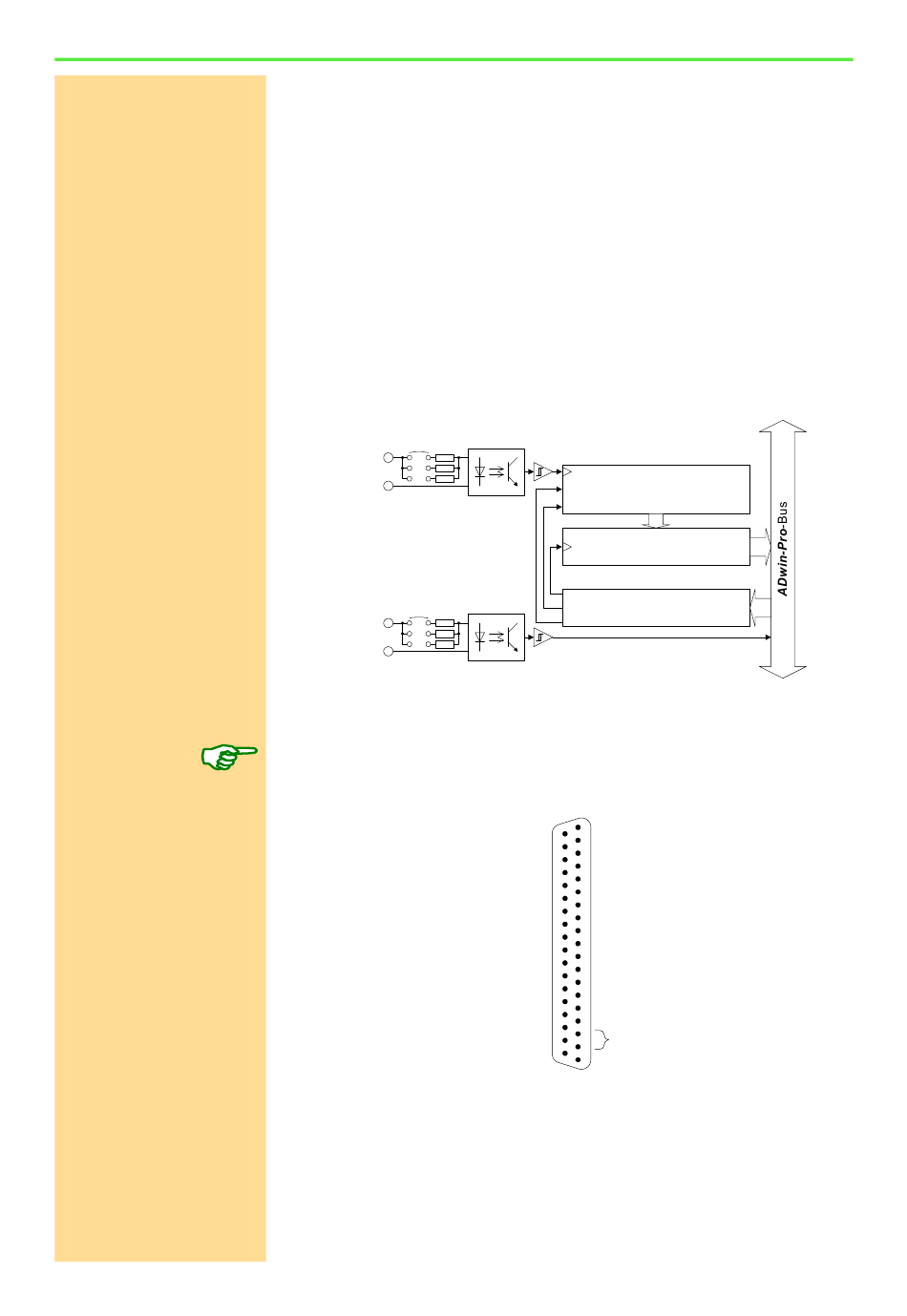

Abb. 194 –
Die im Blockschaltbild gezeigten Baugruppen sind beim Modul Pro-CNT-
16/16-I 16 mal enthalten, mit Ausnahme des Event-Einganges und der Con-
trol-Register, die nur einmal auf jedem Modul vorhanden sind.
EVENT-Eingang (+)
Abb. 195 –
hat 16 Zähler zu 16 Bit. Alle Zähler-
CLK
16 Bit Zähler #1...#16
CLR
EN
16 Bit Latch #1...#16
Kontroll-Register
Pro-CNT-16/16-I Rev.
A: Blockschaltbild
Zähler 1 CLK (+)
19
Zähler 1 CLK (-)
37
Zähler 5 CLK (+)
18
Zähler 5 CLK (-)
36
Zähler 9 CLK (+)
17
Zähler 9 CLK (-)
35
Zähler 13 CLK (+)
16
Zähler 13 CLK (-)
34
Zähler 2 CLK (+)
15
Zähler 2 CLK (-)
33
Zähler 6 CLK (+)
14
Zähler 6 CLK (-)
32
Zähler 10 CLK (+)
13
Zähler 10 CLK (-)
31
Zähler 14 CLK (+)
12
Zähler 14 CLK (-)
30
Zähler 3 CLK (+)
11
Zähler 3 CLK (-)
29
Zähler 7 CLK (+)
10
Zähler 7 CLK (-)
28
Zähler 11 CLK (+)
9
Zähler 11 CLK (-)
27
Zähler 15 CLK (+)
8
Zähler 15 CLK (-)
26
Zähler 4 CLK (+)
7
Zähler 4 CLK (-)
25
Zähler 8 CLK (+)
6
Zähler 8 CLK (-)
24
Zähler 12 CLK (+)
5
Zähler 12 CLK (-)
23
Zähler 16 CLK (+)
4
Zähler 16 CLK (-)
22
3
reserviert
reserviert
21
2
20
EVENT-Eingang (-)
1
Pro-CNT-16/16-I Rev.
ADwin-Pro Hardware, Handbuch April 2015
ADwin
Pro-CNT-16/32-I
A: Pinbelegung
