Pro I: Analoge Eingangsmodule
Pro-AIn-F-8/14 Rev. B
54
5.3.16 Pro-AIn-F-8/14 Rev. B
Analoges Eingangsmodul
8 differentiellen Eingängen und einem programmierbaren Verstärker (PGA).
Für die Eingänge sind folgende Steckverbindungen verfügbar:
– Pro-AIn-F-8/14: geschirmte LEMO-Buchsen, CAMAC Europanorm.
– Pro-AIn-F-8/14-D: D-Sub-Buchse 37-polig.
Das Modul verfügt über 2 Betriebsarten, die alternativ für jeden Kanal einge-
setzt werden können:
– Standard-Einzelmessung: Bei jedem Prozessaufruf kann eine einzelne
Messung durchgeführt werden, indem die Wandlung gestartet (und
deren Ende abgewartet), der Messwert ausgelesen und dieser ggf. wei-
ter verarbeitet wird.
– Start einer „Burst"-Messreihe: Bei jedem Prozessaufruf wird eine voll-
ständige Messreihe gestartet, bestehend aus einer Vielzahl von Einzel-
messungen. Das Modul führt die Messreihe unabhängig vom
Prozessormodul des ADwin-Systems aus.
Die Messwerte – Anzahl und Messfrequenz sind im Programm zu definieren –
werden in einem speziellen Burst-Speicher auf dem Modul abgelegt, was
Messfrequenzen bis 2 MHz ermöglicht. Die Größe des Burst-Speichers
begrenzt die erreichbare Zahl an Messwerten bzw. die Gesamt-Messdauer.
Erst nach Abschluss der Messreihe können die abgelegten Messwerte aus
dem Burst-Speicher ausgelesen und weiter verarbeitet werden.
Bei der Einzelmessung kontrolliert der Prozessor des ADwin-Pro-Systems
den Ablauf jeder einzelnen Messung, während bei der Burst-Messung die
Kontrolle durch das Modul selbständig erfolgt.
LPF
+
1
100k
3.O rd.
Butter-
100k
-
worth
500kHz
LPF
+
2
100k
3.O rd.
100k
Butter-
-
worth
500kHz
LPF
+
8
100k
3.O rd.
Butter-
100k
-
worth
500kHz

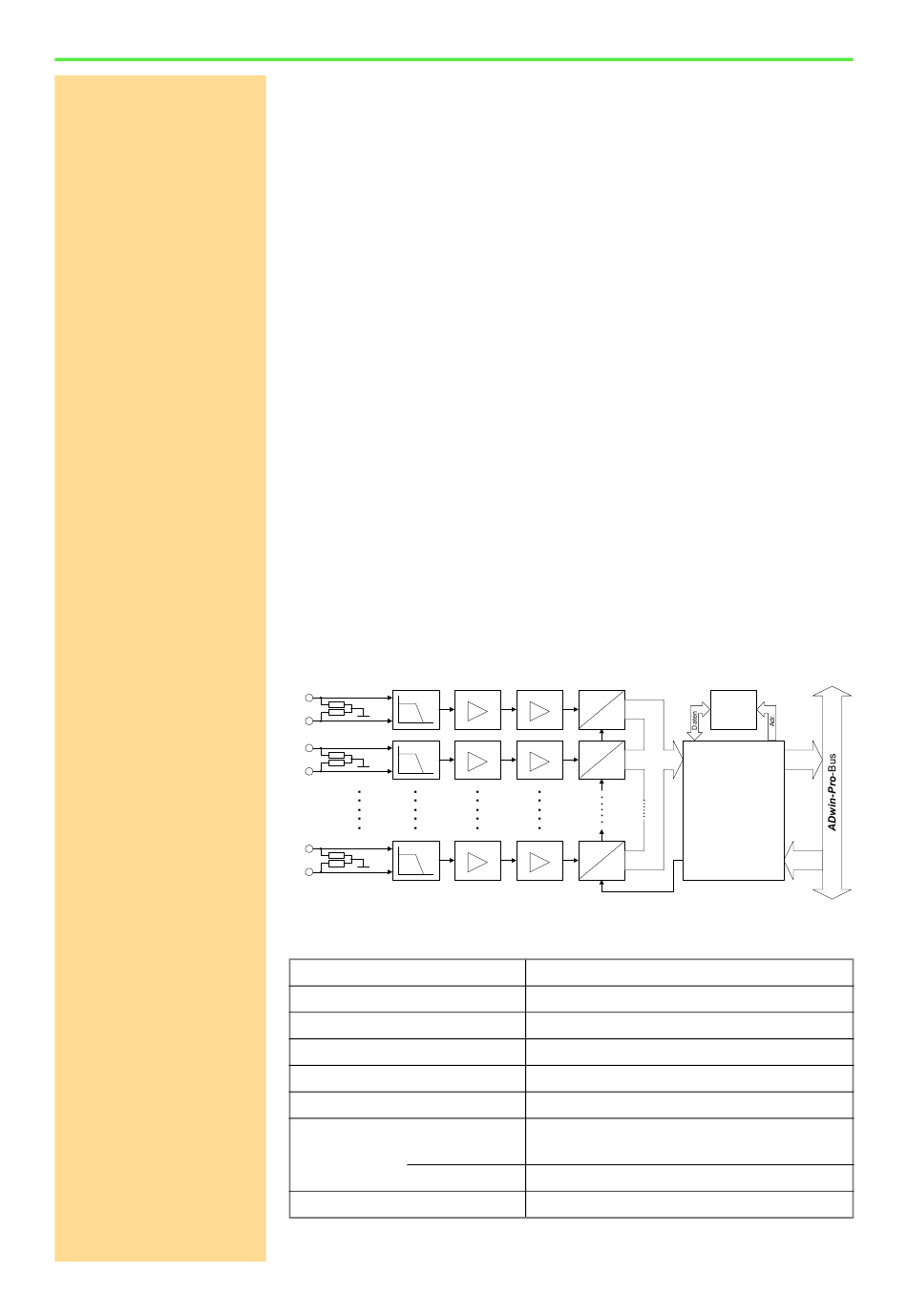

Abb. 96 –
Eingangskanäle
Auflösung
Konvertierungszeit
Abtastrate
Speichergröße
Messbereich
Genauigkeit
INL
DNL
Eingangswiderstand
Abb. 97 –
Pro-AIn-F-8/14 Rev. B
PGA
Buffer
A
+
+
D
-
-
G = 1 , 2 , 4 , 8
PGA
Buffer
A
+
+
D
-
-
G = 1 , 2 , 4 , 8
PGA
Buffer
A
+
+
D
-
-
G = 1 , 2 , 4 , 8
Pro-AIn-F-8/14 Rev.
B: Blockschaltbild
8 differentiell
14 Bit
max. 0,4µs (je ADC)
max. 2200ksps (je ACDC)
20
2
-1 = 1048575 Messwerte insgesamt
±10V
max. ±2 LSB
(>1000ksps ±3 LSB, >1500ksps ±4 LSB)
±2 LSB typisch
100kΩ, ±2%
Pro-AIn-F-8/14 Rev.
B: Spezifikation
ADwin-Pro Hardware, Handbuch April 2015
ADwin
mit 8 Fast-ADC zu 14 Bit,
SRAM
Daten
Daten
Glue-
Logik
(Adress-Dekodierung,
Ablaufsteuerung,
SRAM-Steuerung)
Adr.
