Pro I: Analoge Eingangsmodule Pro-Ain-32/16 Rev. B - JÄGER ADwin-Pro I System- Und Hardware-Beschreibung

Pro I: Analoge Eingangsmodule
Pro-AIn-32/16 Rev. B
Programmierung
44
Analoger Eingang 1
19
Analoger Eingang 17
37
Analoger Eingang 2
18
Analoger Eingang 18
36
Analoger Eingang 3
17
Analoger Eingang 19
35
Analoger Eingang 4
16
Analoger Eingang 20
34
Analoger Eingang 5
15
Analoger Eingang 21
33
Analoger Eingang 6
14
Analoger Eingang 22
32
Analoger Eingang 7
13
Analoger Eingang 23
31
Analoger Eingang 8
12
Analoger Eingang 24
30
Analoger Eingang 9
11
Analoger Eingang 25
29
Analoger Eingang 10
10
Analoger Eingang 26
28
Analoger Eingang 11
9
Analoger Eingang 27
27
Analoger Eingang 12
8
Analoger Eingang 28
26
Analoger Eingang 13
7
Analoger Eingang 29
25
Analoger Eingang 14
6
Analoger Eingang 30
24
Analoger Eingang 15
5
Analoger Eingang 31
23
Analoger Eingang 16
4
Analoger Eingang 32
22
AGND
3
AGND
21
reserviert
2
reserviert
20
DGND
1
Abb. 75 – Pro-AIn-32/16 Rev.
Pinbelegung single ended
DC/DC CONVERTER
035
IN 5V OUT ±15V / ±65mA
Abb. 77 – Pro-AIn-32/16 Rev.
Mit folgenden Befehlen wird das Modul programmiert:
M e s s w e r t w a n - ADC, Set_Mux, Start_Conv, Wait_EOC, ReadADC,
deln und lesen ReadADC_SConv
Eingangsmodus SE_Diff
wählen
LED ansteuern CheckLED, SetLED
Synchronisieren SyncAll, SyncEnable, SyncStat
ADwin
Analoger Eingang 1 (-)
37
Analoger Eingang 2 (-)
36
Analoger Eingang 3 (-)
35
Analoger Eingang 4 (-)
34
Analoger Eingang 5 (-)
33
Analoger Eingang 6 (-)
32
Analoger Eingang 7 (-)
31
Analoger Eingang 8 (-)
30
Analoger Eingang 17 (-)
29
Analoger Eingang 18 (-)
28
Analoger Eingang 19 (-)
27
Analoger Eingang 20 (-)
26
Analoger Eingang 21 (-)
25
Analoger Eingang 22 (-)
24
Analoger Eingang 23 (-)
23
Analoger Eingang 24 (-)
22
AGND
21
reserviert
20
B: Abb. 76 – Pro-AIn-32/16 Rev.
Pinbelegung differentiell
19AD0102
FPGA
A42MX16
ON DIP
DC/DC CONVERTER
IN 5V OUT ±5V / ±300mA
1 2 3 4 5 6 7 8
A0 A1 A2 A3 A4 A5 A6 A7

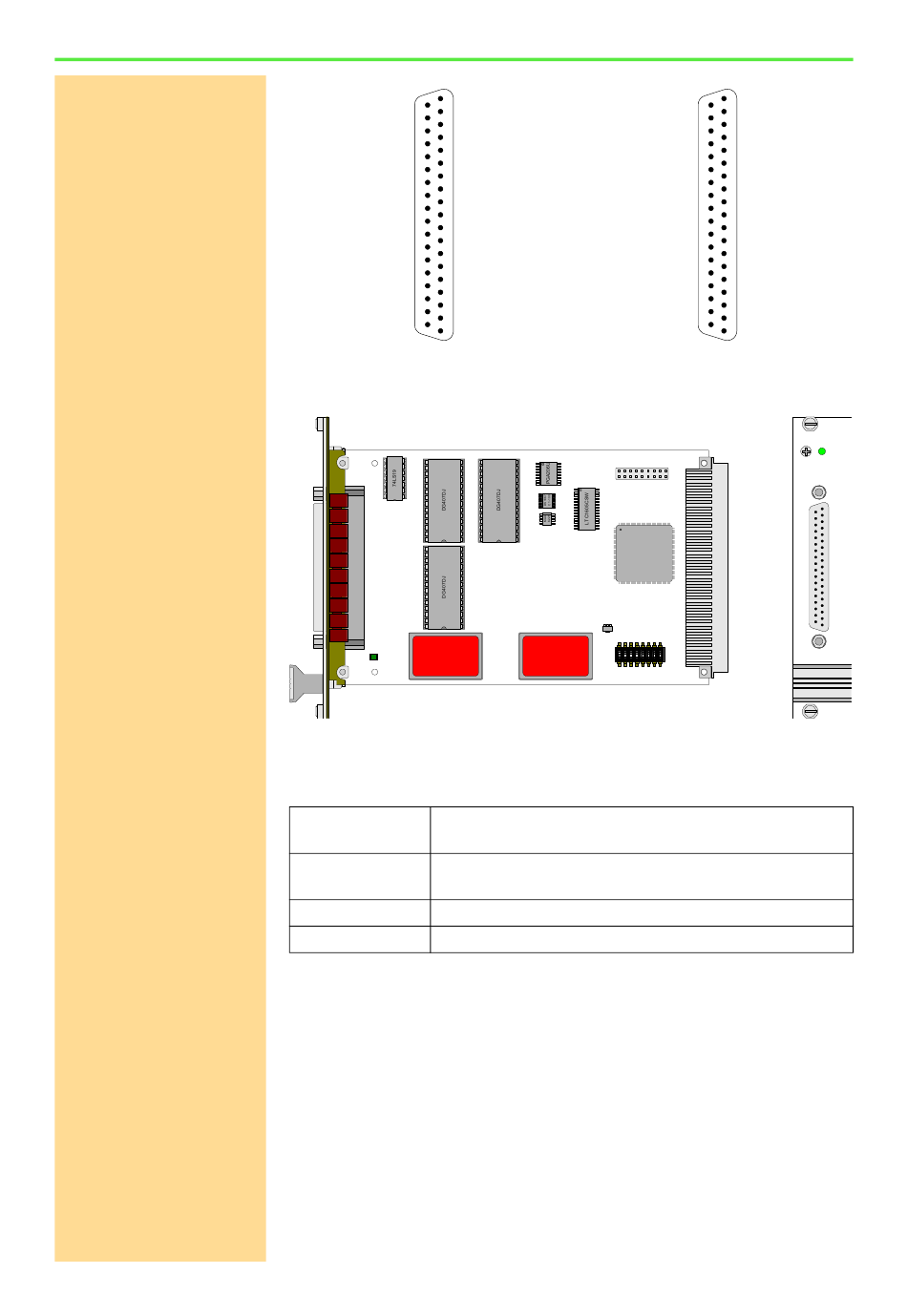

B: Platine und Frontplatte
ADwin-Pro Hardware, Handbuch April 2015
Analoger Eingang 1 (+)
19
Analoger Eingang 2 (+)
18
Analoger Eingang 3 (+)
17
Analoger Eingang 4 (+)
16
Analoger Eingang 5 (+)
15
Analoger Eingang 6 (+)
14
Analoger Eingang 7 (+)
13
Analoger Eingang 8 (+)
12
Analoger Eingang 17 (+)
11
Analoger Eingang 18 (+)
10
Analoger Eingang 19 (+)
9
Analoger Eingang 20 (+)
8
Analoger Eingang 21 (+)
7
Analoger Eingang 22 (+)
6
Analoger Eingang 23 (+)
5
Analoger Eingang 24 (+)
4
AGND
3
reserviert
2
DGND
1
B:
AIN32/16RB
ANALOG
INPUT
