5.2.4 Pro-Boot
Mit Pro-Boot, auch Bootloader genannt, steht Ihnen eine Erweiterung zur Ver-
fügung, mit der nach dem Einschalten
– das ADwin-Pro-System gebootet wird.
– bis zu 10 Prozesse geladen werden können.
– Prozess 10 automatisch gestartet wird (falls vorhanden).
– Daten gespeichert werden können.
Pro-Boot ist eine Bestelloption für Prozessormodule mit Ethernet-Schnittstelle
und kann nicht nachgerüstet werden.
Die Bootloader-Einheit (mit Flash-EEPROM) ist auf einer Zusatzplatine einge-
baut:
– Pro-CPU-T9-ENET,
Der Bootloader ist auf der Platine der Ethernet-Schnittstelle integriert.
Das Prozessomodul belegt 1 Slot im Pro-System.
Der Bootloader wird mit dem Programm ADethflash (im Windows
Startmenü unter Programs\ADwin) programmiert. Hinweise zur Be-
dienung sind im Programm enthalten.
– Pro-CPU-T9 (mit Link-Schnittstelle)
Die Bootloader-Einheit ist auf einer eigenen Platine zwischen der
SDRAM-Speicher- und der Schnittstellenplatine eingebaut. Das Pro-
zessomodul hat eine resultierende Breite von 10TE und belegt 2 Slots.
ADSP-21062

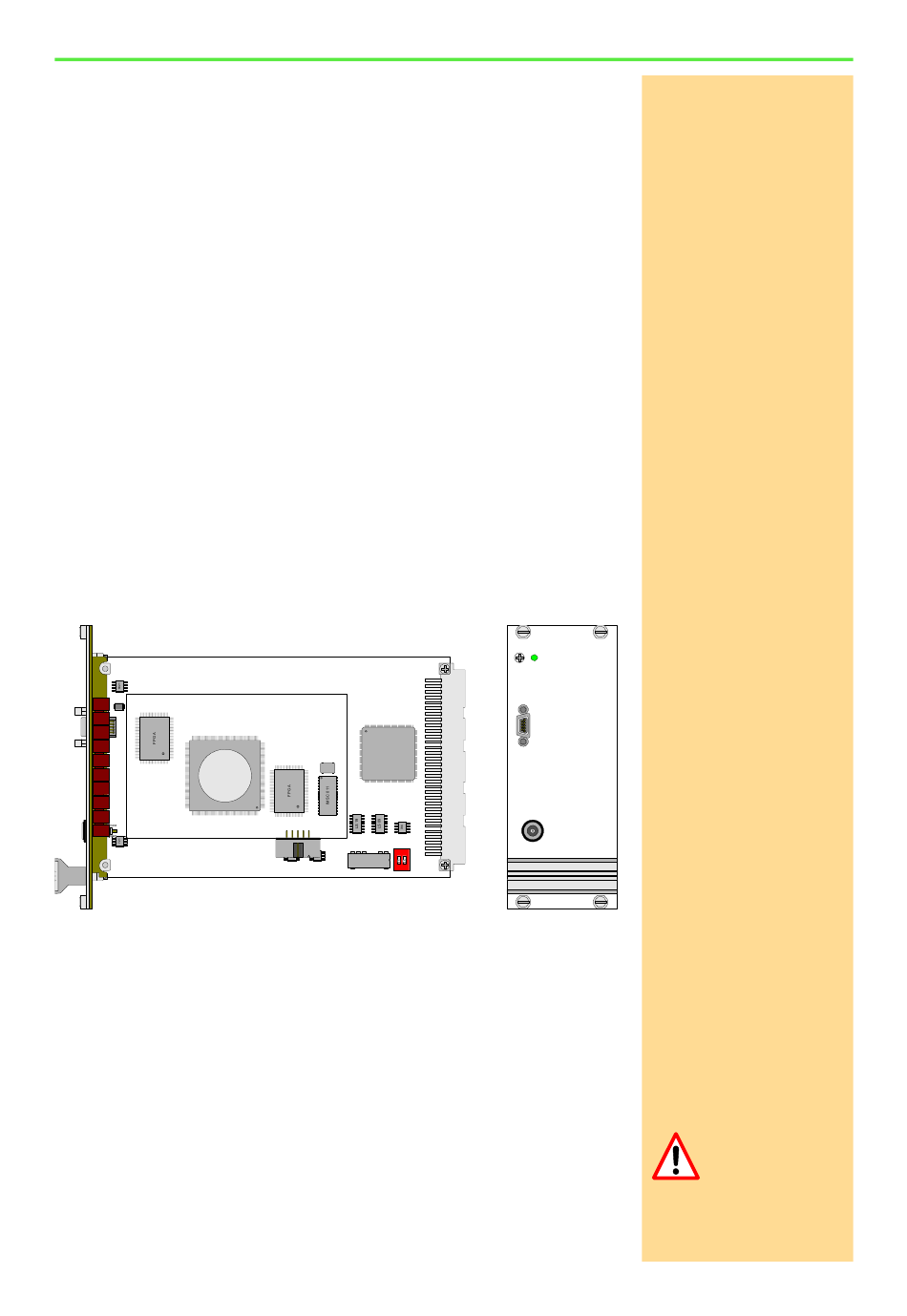

Abb. 22 – Beispiel: Modul Pro-CPU-T9 mit Pro-Boot
Die Programmierung des Bootloaders ist in der Hilfedatei ADBOOT-
LOAD.HLP (im Verzeichnis <C:\ADwin\Tools\ADbootload\...>)
beschrieben. Öffnen Sie die Datei und gehen Sie entsprechend der da-
rin aufgeführten Beschreibung weiter vor.
Durch die Installation von ADbasic und der ADwin-Treiber von der CD-ROM
(Version 3.00.22a6 oder höher) sind bereits die für die Bootloader-Option nöti-
gen Dateien/Programme auf die Festplatte kopiert worden.
Wenn Sie den Bootloader benutzen, darf eine Anwendung, die Sie z.B. zur
Visualisierung der Messdaten geschrieben haben, das ADwin-System nicht
neu booten.
ADwin-Pro Hardware, Handbuch April 2015
