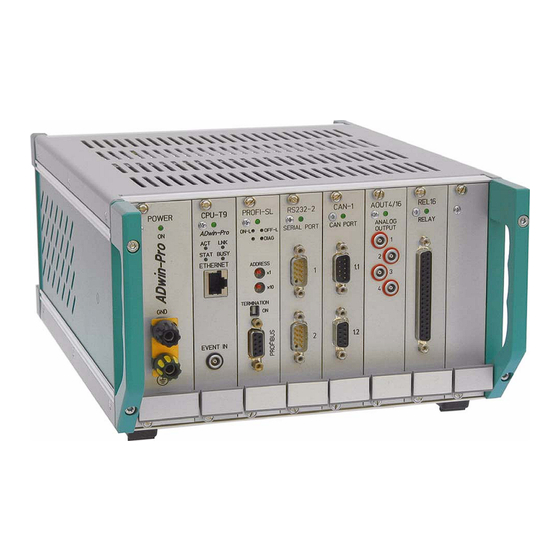

JÄGER ADwin-Pro I System- Und Hardware-Beschreibung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

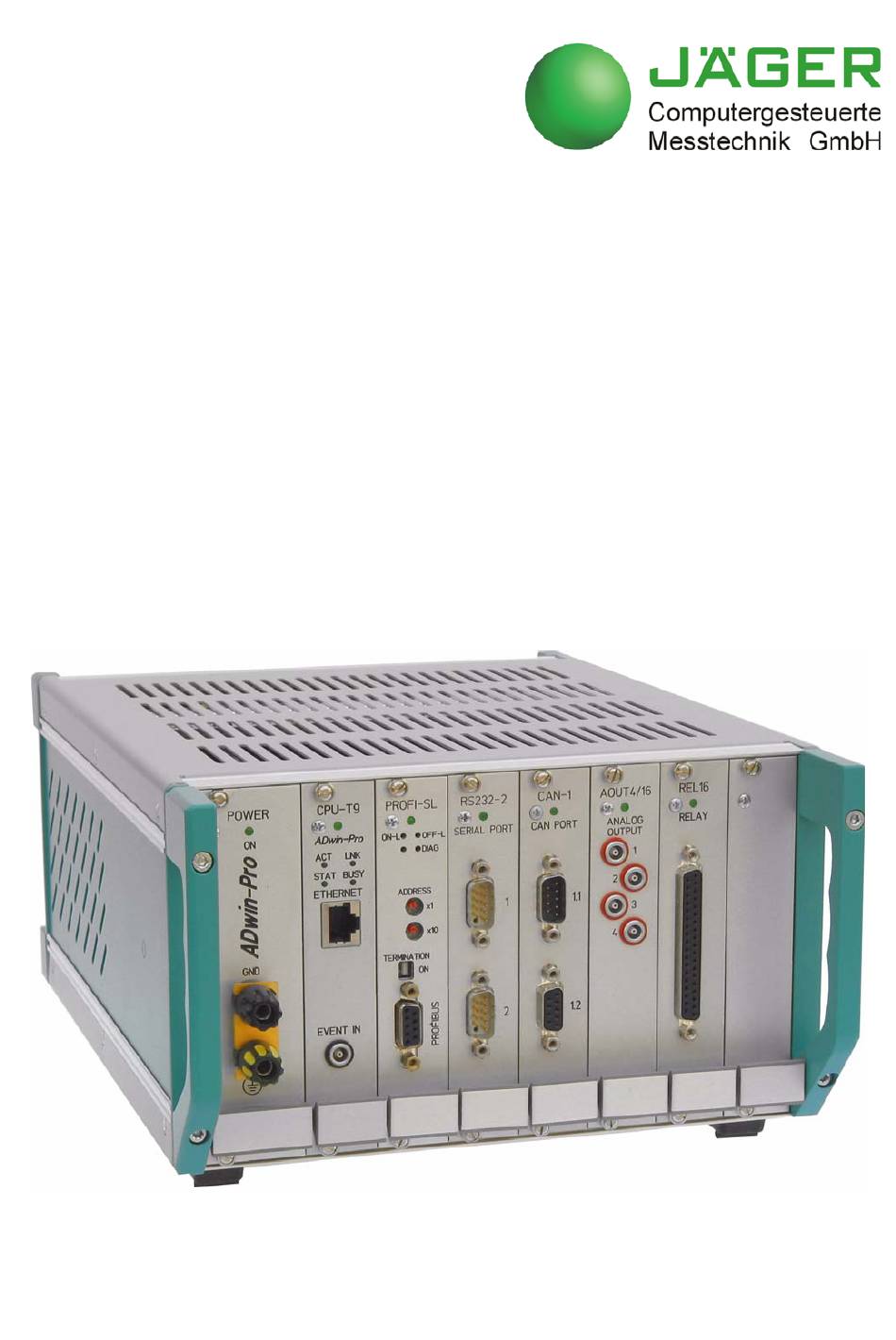

ADwin-Pro I
System- und
Hardware-Beschreibung
ADwin-Pro Hardware, Handbuch April 2015

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für JÄGER ADwin-Pro I

Inhaltszusammenfassung für JÄGER ADwin-Pro I

  • Seite 1 ADwin-Pro I System- und Hardware-Beschreibung ADwin-Pro Hardware, Handbuch April 2015...
  • Seite 2 Hier finden Sie immer einen Ansprechpartner für Ihre Fragen: Hotline: (0 62 51) 9 63 20 Fax: (0 62 51) 5 68 19 E-Mail: info@ADwin.de Jäger Computergesteuerte Messtechnik GmbH Internet www.ADwin.de Rheinstraße 2-4 D-64653 Lorsch ADwin-Pro Hardware, Handbuch April 2015...

  • Seite 3: Inhaltsverzeichnis

    ADwin Inhaltsverzeichnis Inhaltsverzeichnis 1 Inhaltsverzeichnis ............III Typografische Konventionen .

  • Seite 4: Typografische Konventionen

    ADwin Typografische Konventionen Typografische Konventionen Das „Achtung“-Zeichen steht bei Informationen, die auf Folgeschäden durch Fehlbedienung an der Hard- oder Software, am Messaufbau oder an Perso- nen hinweisen. Einen „Hinweis“ finden Sie bei – Informationen, die für einen fehlerfreien Betrieb unbedingt beachtet werden müssen.

  • Seite 5: Das Adwin-Pro-System Das Adwin-Pro-System

    ADwin-Pro-Modulen bestückt werden. Seit Mitte 2005 gibt es das ADwin-Pro-System in 2 Versionen: – ADwin-Pro I: Das klassische ADwin-Pro-System für die bewährten Pro I-Module und die Prozessoren T9 und T10. – ADwin-Pro II: Das neue ADwin-Pro-System für bisherige Pro I-Module, neue Pro II-Module und den Prozessor T11.
  • Seite 6 ADwin Installation des ADwin-Pro-Systems Installation des ADwin-Pro-Systems 2 Installation des ADwin-Pro-Systems Halten Sie bitte unbedingt die folgende Reihenfolge ein: 1. Beginnen Sie mit dem Handbuch „ADwin-Installation“: • Installation der Software und Schnittstellen-Treiber von der ADwin-CD. • Inbetriebnahme der Datenverbindung vom PC zum ADwin- System sowie Funktionsprüfung.

  • Seite 7: Betriebliche Umgebung

    ADwin Betriebliche Umgebung Betriebliche Umgebung 3 Betriebliche Umgebung Das ADwin-Pro-Gerät muss geerdet werden, um Erdung – einen Massebezugspunkt für die Elektronik herzustellen und – Störungsenergie auf die Erde ableiten zu können. Verbinden Sie dazu die GND-Klemme / Buchse über ein kurzes impedanzar- mes Masseband mit dem zentralen Erdungspunkt Ihrer Anlage.

  • Seite 8: Gehäuse Für Das Adwin-Pro-System

    ADwin Gehäuse für das ADwin-Pro-System Gehäuse für das ADwin-Pro-System 4 Gehäuse für das ADwin-Pro-System Die Gehäusevarianten für das ADwin-Pro-System unterscheiden sich durch die Anzahl der Steckplätze und die Art der Stromversorgung. Gehäuse Anzahl Stromversorgung Steckplätze ADwin-Pro 100V…240V ADwin-Pro-DC 10V…35V ADwin-Pro-BM 100V…240V ADwin-Pro-light 100V…240V...

  • Seite 9: Adwin-Pro-Dc

    Im Pro I-Gehäuse kann das Prozessormodul an beliebiger Position einge- steckt werden: POWER 10 11 12 13 14 Abb. 2 – Gehäuse ADwin-Pro I 4.2 ADwin-Pro-DC Das Gehäuse ADwin-Pro-DC entspricht vollständig dem Standardgehäuse Pro-DC ADwin-Pro, ist aber mit einem Gleichstromnetzteil ausgerüstet.

  • Seite 10: Adwin-Pro-Bm

    POWER 230V 11 12 13 115 / 230 VAC Abb. 5 – Gehäuse ADwin-Pro I-BM (Rückseite) Die Gerätesicherung befindet sich in einem Einschub im Netzteil, oberhalb der Buchse für den Netzstecker. Anzahl Steckplätze Außenabmessungen (L × B × H) 336mm ×...

  • Seite 11: Adwin-Pro-Light

    Gehäuse für das ADwin-Pro-System 4.4 ADwin-Pro-light Pro-light mit POWER 7 Steckplätzen Gehäuse ADwin-Pro I-light Die Rückwand (Backplane) des Gehäuses verbindet das Prozessormodul mit den ADwin-Pro-Modulen. Anzahl Steckplätze Außenabmessungen (L × B × H) 336mm × 234mm × 146mm (mit Füßen) Einschubbereich (B ×...

  • Seite 12: Adwin-Pro-Mini

    ADwin Gehäuse für das ADwin-Pro-System Gehäuse für das ADwin-Pro-System 4.5 ADwin-Pro-mini Pro-mini mit Das kleinste Gehäuse für ADwin-Pro-Systeme hat 5 Steckplätze und benötigt 5 Steckplätzen ein externes Netzteil. Der Anschluss für das Netzteil ist auf der Rückseite des Gehäuses. Anzahl Steckplätze Außenabmessungen (L ×...

  • Seite 13: Adwin-Pro-Module

    ADwin ADwin-Pro-Module ADwin-Pro-Module 5 ADwin-Pro-Module Ein ADwin-Pro-Modul belegt in der Regel einen Steckplatz (5 TE) in einem ADwin-Pro-System, manche Module auch 2 Steckplätze. Alle technischen Daten der Module beziehen sich auf das eingeschaltete Gerät. Beachten Sie beim Einstecken eines Moduls in das Gehäuse die Beschrei- bung auf Seite ADwin-Pro II-Module können ausschließlich in einem ADwin-Pro II-Gehäuse...

  • Seite 14: Adressen Der Adwin-Pro-Module Adressen Der Adwin-Pro-Module

    Einstellung der DIP-Schalter Moduladresse … … Abb. 10 – Adressierung der ADwin-Pro I-Module mit den DIP-Schaltern Beachten Sie bitte: – Ein RSxxx-Modul mit 4 seriellen Schnittstellen belegt 2 Adressen (Gruppe EXT): die eingestellte Adresse und die nächsthöhere. – Folgende Pro-Feldbus-Module belegen jeweils 32 Adressen: Pro-Inter-SL, Pro-PROFI-DP-SL, Pro-PROFI-IRT-Cu/-FO (Gruppe EXT).

  • Seite 15: Prozessormodule

    ADwin Prozessormodule Prozessormodule 5.2 Prozessormodule Für jedes ADwin-Pro-System wird ein Prozessormodul benötigt. Das Prozes- sormodul ist die zentrale Recheneinheit des Pro-Systems und hat folgende Aufgaben: – Kommunikation mit dem PC oder Laptop. Die Verbindung wird über USB oder Ethernet hergestellt, bei früheren Versionen über eine serielle Link-Verbindung –...
  • Seite 16 ADwin Prozessormodule Pro-CPU-T9 5.2.1 Pro-CPU-T9 Link 0 SHARC™ Address ADSP 21062 EVENT IN from Analog Devices with Data 2 MBit internal SRAM ext. Memory DRAM SRAM 4/16/32/64 MB 3 MB Abb. 12 – Pro-CPU-T9: Blockschaltbild Geeignet für Pro-System Pro I Prozessor ADSP 21062 Taktrate...
  • Seite 17 ADwin Prozessormodule Pro-CPU-T9-ENET / -USB 5.2.2 Pro-CPU-T9-ENET / -USB Das Prozessormodul gibt es mit der Datenverbindung Ethernet oder USB. SHARC™ DSP-Link Adressen ADSP 21062 EVENT IN von Analog Devices mit Daten 2 MBit internem SRAM ext. Speicher SDRAM 16 / 64 MB Abb.
  • Seite 18 ADwin Prozessormodule Pro-CPU-T10-ENET 5.2.3 Pro-CPU-T10-ENET SHARC™ DSP-LINK ADDRESS ADSP 21160 EVENT IN from Analog Devices with DATA 4 MBit internal SRAM ext. Memory SDRAM 128 MB Abb. 19 – Pro-CPU-T10-ENET: Blockschaltbild Geeignet für Pro-System Pro I Prozessor ADSP 21162 Taktrate 80MHz Datenleitung Ethernet...
  • Seite 19 ADwin Prozessormodule Pro-Boot 5.2.4 Pro-Boot Mit Pro-Boot, auch Bootloader genannt, steht Ihnen eine Erweiterung zur Ver- fügung, mit der nach dem Einschalten – das ADwin-Pro-System gebootet wird. – bis zu 10 Prozesse geladen werden können. – Prozess 10 automatisch gestartet wird (falls vorhanden). –...

  • Seite 20: Prozessormodule Modul-Überwachung Mit Watchdog

    ADwin Prozessormodule Modul-Überwachung mit Watchdog 5.2.5 Modul-Überwachung mit Watchdog Sie können Ihr Prozessormodul mit einem Watchdog überwachen. Der Watch- dog erzeugt bei unvorhergesehenem Ausbleiben eines vom Programmcode erzeugten Signals einen Reset (siehe auch ADwin-Pro Systembeschreibung „Programmierung in ADbasic“). Dieser Reset setzt die digitalen und analogen Ausgänge auf diejenigen Werte, die der Konfiguration nach dem Einschalten entsprechen, im Normalfall digital 0 bzw.

  • Seite 21: Pro I: Analoge Eingangsmodule

    ADwin Pro I: Analoge Eingangsmodule 5.3 Pro I: Analoge Eingangsmodule Dieser Abschnitt beschreibt analoge Eingangsmodule für ADwin-Pro I. Hinweis zur Eingangsverschaltung Offene Eingänge können zu Fehlern führen, vor allem in einer nicht störungs- freien Umgebung. Sie vermeiden offene Eingänge folgendermaßen: –...
  • Seite 22 ADwin Pro I: Analoge Eingangsmodule Modul Pro-AIn-F-4/12 Pro-AIn-F-8/12 Pro-AIn-F-4/14 Pro-AIn-F-8/14 Rev. A Rev. A Rev. B Rev. B Anzahl ADC Auflösung 12 Bit 12 Bit 14 Bit 14 Bit Wandlungszeit 0,75µs / ADC 0,75µs / ADC 0,4µs / ADC 0,4µs / ADC Abtastrate 1,25Msample/s 1,25sample/s...
  • Seite 23 ADwin Pro I: Analoge Eingangsmodule Pro-AIn-8/12 Rev. A 5.3.1 Pro-AIn-8/12 Rev. A Zu diesem Modul gibt es das verbesserte Nachfolgermodul Pro-AIn-8/14 Rev. A (siehe Seite 24). Das analoge Eingangsmodul Pro-AIn-8/12 hat einen ADC zu 12 Bit und 8 dif- ferentielle Eingänge. Ein programmierbarer Verstärker und ein Multiplexer sind vor den ADC geschaltet.

  • Seite 24: Pro I: Analoge Eingangsmodule Pro-Ain-8/12 Rev. A

    ADwin Pro I: Analoge Eingangsmodule Pro-AIn-8/12 Rev. A Analoger Eingang 1 (+) Analoger Eingang 1 (-) Analoger Eingang 2 (+) Analoger Eingang 2 (-) Analoger Eingang 3 (+) Analoger Eingang 3 (-) Analoger Eingang 4 (+) Analoger Eingang 4 (-) Analoger Eingang 5 (+) Analoger Eingang 5 (-) Analoger Eingang 6 (+)
  • Seite 25 ADwin Pro I: Analoge Eingangsmodule Pro-AIn-8/12 Rev. A Mit folgenden Befehlen wird das Modul programmiert: Programmierung M e s s w e r t w a n - ADC, Set_Mux, Start_Conv, Wait_EOC, ReadADC, deln und lesen ReadADC_SConv LED ansteuern CheckLED, SetLED Synchronisieren SyncAll, SyncEnable, SyncStat ADwin-Pro Hardware, Handbuch April 2015...

  • Seite 26: Pro I: Analoge Eingangsmodule Pro-Ain-8/12 Rev. B

    ADwin Pro I: Analoge Eingangsmodule Pro-AIn-8/12 Rev. B 5.3.2 Pro-AIn-8/12 Rev. B Zu diesem Modul gibt es das verbesserte Nachfolgermodul Pro-AIn-8/14 Rev. A (siehe Seite 24). Das analoge Eingangsmodul Pro-AIn-8/12 Rev. B hat einen ADC zu 12 Bit und 8 differentielle Eingänge. Ein programmierbarer Verstärker und ein Multiplexer sind vor den ADC geschaltet.

  • Seite 27: Programmierung

    ADwin Pro I: Analoge Eingangsmodule Pro-AIn-8/12 Rev. B Analoger Eingang 1 (+) Analoger Eingang 1 (-) Analoger Eingang 2 (+) Analoger Eingang 2 (-) Analoger Eingang 3 (+) Analoger Eingang 3 (-) Analoger Eingang 4 (+) Analoger Eingang 4 (-) Analoger Eingang 5 (+) Analoger Eingang 5 (-) Analoger Eingang 6 (+)

  • Seite 28: Pro I: Analoge Eingangsmodule Pro-Ain-8/14 Rev. A

    ADwin Pro I: Analoge Eingangsmodule Pro-AIn-8/14 Rev. A 5.3.3 Pro-AIn-8/14 Rev. A Das analoge Eingangsmodul Pro-AIn-8/14 Rev. A hat einen ADC zu 14 Bit und 8 differentielle Eingänge. Ein programmierbarer Verstärker und ein Multiplexer sind vor den ADC geschaltet. Das Modul kann mit Pro-TC und Pro-PT-Modu- len kombiniert werden.
  • Seite 29 ADwin Pro I: Analoge Eingangsmodule Pro-AIn-8/14 Rev. A Analoger Eingang 1 (+) Analoger Eingang 1 (-) Analoger Eingang 2 (+) Analoger Eingang 2 (-) Analoger Eingang 3 (+) Analoger Eingang 3 (-) Analoger Eingang 4 (+) Analoger Eingang 4 (-) Analoger Eingang 5 (+) Analoger Eingang 5 (-) Analoger Eingang 6 (+)

  • Seite 30: Pro I: Analoge Eingangsmodule Pro-Ain-32/12 Rev. A

    ADwin Pro I: Analoge Eingangsmodule Pro-AIn-32/12 Rev. A 5.3.4 Pro-AIn-32/12 Rev. A Zu diesem Modul gibt es das verbesserte Nachfolgermodul Pro-AIn- 32/14 Rev. A (siehe Seite 34). Das analoge Eingangsmodul Pro-AIn-32/12 Rev. A hat einen ADC zu 12 Bit und einen programmierbaren Verstärker (PGA). Es hat 32 single ended-Ein- gänge oder 16 differentielle Eingänge (über Software wählbar).
  • Seite 31 ADwin Pro I: Analoge Eingangsmodule Pro-AIn-32/12 Rev. A Analoger Eingang 1 Analoger Eingang 1 (+) Analoger Eingang 17 Analoger Eingang 1 (-) Analoger Eingang 2 Analoger Eingang 2 (+) Analoger Eingang 18 Analoger Eingang 2 (-) Analoger Eingang 3 Analoger Eingang 3 (+) Analoger Eingang 19 Analoger Eingang 3 (-) Analoger Eingang 4...
  • Seite 32 ADwin Pro I: Analoge Eingangsmodule Pro-AIn-32/12 Rev. A Spannungs- Potentio- Justierung von bereich meter ±5V bipolar Gain Verstärkungsfaktor ±10V bipolar Offset bipolar (Standard) Offset unipolar 0…10V unipo- Abb. 43 – Pro-AIn-8/12 Rev. Funktion der Potentiometer nicht zulässig (0…20V) Abb. 42 – Pro-AIn-8/12 Rev.
  • Seite 33 ADwin Pro I: Analoge Eingangsmodule Pro-AIn-32/12 Rev. B 5.3.5 Pro-AIn-32/12 Rev. B Zu diesem Modul gibt es das verbesserte Nachfolgermodul Pro-AIn- 32/14 Rev. A (siehe Seite 34). Das analoge Eingangsmodul Pro-AIn-32/12 Rev. B hat einen ADC zu 12 Bit und einen programmierbaren Verstärker (PGA). Es hat 32 single ended-Ein- gänge oder 16 differentielle Eingänge (über Software wählbar).

  • Seite 34: Pro I: Analoge Eingangsmodule Pro-Ain-32/12 Rev. B

    ADwin Pro I: Analoge Eingangsmodule Pro-AIn-32/12 Rev. B Analoger Eingang 1 Analoger Eingang 1 (+) Analoger Eingang 17 Analoger Eingang 1 (-) Analoger Eingang 2 Analoger Eingang 2 (+) Analoger Eingang 18 Analoger Eingang 2 (-) Analoger Eingang 3 Analoger Eingang 3 (+) Analoger Eingang 19 Analoger Eingang 3 (-) Analoger Eingang 4...
  • Seite 35 ADwin Pro I: Analoge Eingangsmodule Pro-AIn-32/12 Rev. B Mit folgenden Befehlen wird das Modul programmiert: Programmierung M e s s w e r t w a n - ADC, Set_Mux, Start_Conv, Wait_EOC, ReadADC, deln und lesen ReadADC_SConv Eingangsmodus SE_Diff einstellen LED ansteuern CheckLED, SetLED Synchronisieren...

  • Seite 36: Pro I: Analoge Eingangsmodule

    ADwin Pro I: Analoge Eingangsmodule Pro-AIn-16/14-C Rev. A 5.3.6 Pro-AIn-16/14-C Rev. A Das analoge Eingangsmodul Pro-AIn-16/14-C Rev. A hat einen 14-Bit ADC und einen programmierbaren Verstärker (PGA). Es hat 16 differentielle Strom- Eingänge (Nummern 1…8 und 17…24). Die Eingänge sind auf eine 37-polige D-Sub-Buchse geführt.
  • Seite 37 ADwin Pro I: Analoge Eingangsmodule Pro-AIn-16/14-C Rev. A Analoger Eingang 1 (+) Analoger Eingang 1 (-) Analoger Eingang 2 (+) Analoger Eingang 2 (-) Analoger Eingang 3 (+) Analoger Eingang 3 (-) Analoger Eingang 4 (+) Analoger Eingang 4 (-) Analoger Eingang 5 (+) Analoger Eingang 5 (-) Analoger Eingang 6 (+)

  • Seite 38: Pro I: Analoge Eingangsmodule Pro-Ain-32/14 Rev. A

    ADwin Pro I: Analoge Eingangsmodule Pro-AIn-32/14 Rev. A 5.3.7 Pro-AIn-32/14 Rev. A Das analoge Eingangsmodul Pro-AIn-32/14 Rev. A hat einen 14-Bit ADC und einen programmierbaren Verstärker (PGA). Es hat 32 single ended-Eingänge oder 16 differentielle Eingänge (über Software wählbar). Die Eingänge sind auf eine 37-polige D-Sub-Buchse geführt.
  • Seite 39 ADwin Pro I: Analoge Eingangsmodule Pro-AIn-32/14 Rev. A Offsetdrift ±30ppm/ºC Steckverbindung 37-polige D-Sub-Buchse Abb. 55 – Pro-AIn-32/14 Rev. A: Spezifikation Analoger Eingang 1 Analoger Eingang 1 (+) Analoger Eingang 17 Analoger Eingang 1 (-) Analoger Eingang 2 Analoger Eingang 2 (+) Analoger Eingang 18 Analoger Eingang 2 (-) Analoger Eingang 3...

  • Seite 40: Pro I: Analoge Eingangsmodule Pro-Ain-8/16 Rev. A

    ADwin Pro I: Analoge Eingangsmodule Pro-AIn-8/16 Rev. A 5.3.8 Pro-AIn-8/16 Rev. A Zu diesem Modul gibt es das verbesserte Nachfolgermodul Pro-AIn-8/16 Rev. C (siehe Seite 41). Das analoge Eingangsmodul Pro-AIn-8/16 Rev. A besitzt einen 16 Bit-ADC und 8 differentielle Eingänge. Das Modul kann mit Verstärkern, Filtern, Ther- moelementen und PTC-Modulen kombiniert werden.

  • Seite 41: Potentio-Justierung Von Meter

    ADwin Pro I: Analoge Eingangsmodule Pro-AIn-8/16 Rev. A Analoger Eingang 1 (+) Analoger Eingang 1 (-) Analoger Eingang 2 (+) Analoger Eingang 2 (-) Analoger Eingang 3 (+) Analoger Eingang 3 (-) Analoger Eingang 4 (+) Analoger Eingang 4 (-) Analoger Eingang 5 (+) Analoger Eingang 5 (-) Analoger Eingang 6 (+)
  • Seite 42 ADwin Pro I: Analoge Eingangsmodule Pro-AIn-8/16 Rev. A Programmierung Mit folgenden Befehlen wird das Modul programmiert: M e s s w e r t w a n - ADC, Set_Mux, Start_Conv, Wait_EOC, ReadADC, deln und lesen ReadADC_SConv LED ansteuern CheckLED, SetLED Synchronisieren SyncAll, SyncEnable, SyncStat ADwin-Pro Hardware, Handbuch April 2015...
  • Seite 43 ADwin Pro I: Analoge Eingangsmodule Pro-AIn-8/16 Rev. B 5.3.9 Pro-AIn-8/16 Rev. B Zu diesem Modul gibt es das verbesserte Nachfolgermodul Pro-AIn-8/16 Rev. C (siehe Seite 41). Analoges Eingangsmodul Pro-AIn-8/16 Rev. B mit 16 Bit-ADC, 8 differentiellen Eingängen und einem programmierbaren Verstärker (PGA). Das Modul kann mit Verstärkern, Filtern, Pro-TC und Pro-PT-Modulen kombiniert werden.

  • Seite 44: Pro I: Analoge Eingangsmodule Pro-Ain-8/16 Rev. B

    ADwin Pro I: Analoge Eingangsmodule Pro-AIn-8/16 Rev. B Analoger Eingang 1 (+) Analoger Eingang 1 (-) Analoger Eingang 2 (+) Analoger Eingang 2 (-) Analoger Eingang 3 (+) Analoger Eingang 3 (-) Analoger Eingang 4 (+) Analoger Eingang 4 (-) Analoger Eingang 5 (+) Analoger Eingang 5 (-) Analoger Eingang 6 (+)
  • Seite 45 ADwin Pro I: Analoge Eingangsmodule Pro-AIn-8/16 Rev. C 5.3.10 Pro-AIn-8/16 Rev. C Analoges Eingangsmodul Pro-AIn-8/16 Rev. C mit 16 Bit-ADC und acht diffe- rentiellen Eingängen und einen programmierbaren Verstärker (PGA). Das Modul Pro-AIn-8/16 Rev. C kann mit Verstärkern, Filtern, Pro-TC und Pro-PT- Modulen kombiniert werden.

  • Seite 46: Pro I: Analoge Eingangsmodule Pro-Ain-8/16 Rev. C

    ADwin Pro I: Analoge Eingangsmodule Pro-AIn-8/16 Rev. C Analoger Eingang 1 (+) Analoger Eingang 1 (-) Analoger Eingang 2 (+) Analoger Eingang 2 (-) Analoger Eingang 3 (+) Analoger Eingang 3 (-) Analoger Eingang 4 (+) Analoger Eingang 4 (-) Analoger Eingang 5 (+) Analoger Eingang 5 (-) Analoger Eingang 6 (+)
  • Seite 47 ADwin Pro I: Analoge Eingangsmodule Pro-AIn-32/16 Rev. B 5.3.11 Pro-AIn-32/16 Rev. B Zu diesem Modul gibt es das verbesserte Nachfolgermodul Pro-AIn-32/16 Rev. C (siehe Seite 45). Das analoge Eingangsmodul Pro-AIn-32/16 Rev. B hat einen ADC zu 16 Bit und einen programmierbaren Verstärker (PGA). Es hat 32 single ended-Ein- gänge oder 16 differentielle Eingänge (über Software wählbar).

  • Seite 48: Pro I: Analoge Eingangsmodule Pro-Ain-32/16 Rev. B

    ADwin Pro I: Analoge Eingangsmodule Pro-AIn-32/16 Rev. B Analoger Eingang 1 Analoger Eingang 1 (+) Analoger Eingang 17 Analoger Eingang 1 (-) Analoger Eingang 2 Analoger Eingang 2 (+) Analoger Eingang 18 Analoger Eingang 2 (-) Analoger Eingang 3 Analoger Eingang 3 (+) Analoger Eingang 19 Analoger Eingang 3 (-) Analoger Eingang 4...
  • Seite 49 ADwin Pro I: Analoge Eingangsmodule Pro-AIn-32/16 Rev. C 5.3.12 Pro-AIn-32/16 Rev. C Das analoge Eingangsmodul Pro-AIn-32/16 Rev. C hat einen 16-Bit ADC und einen programmierbaren Verstärker (PGA). Es hat 32 single ended-Eingänge oder 16 differentielle Eingänge (über Software wählbar). Die Eingänge sind auf eine 37-polige D-Sub-Buchse geführt.

  • Seite 50: Pro I: Analoge Eingangsmodule Pro-Ain-32/16 Rev. C

    ADwin Pro I: Analoge Eingangsmodule Pro-AIn-32/16 Rev. C Analoger Eingang 1 Analoger Eingang 1 (+) Analoger Eingang 17 Analoger Eingang 1 (-) Analoger Eingang 2 Analoger Eingang 2 (+) Analoger Eingang 18 Analoger Eingang 2 (-) Analoger Eingang 3 Analoger Eingang 3 (+) Analoger Eingang 19 Analoger Eingang 3 (-) Analoger Eingang 4...

  • Seite 51: Pro I: Analoge Eingangsmodule

    ADwin Pro I: Analoge Eingangsmodule Pro-AIn-F-4/12 Rev. A 5.3.13 Pro-AIn-F-4/12 Rev. A Analoges Eingangsmodul Pro-AIn-F-4/12 Rev. A mit 4 Fast-ADC zu 12 Bit und 4 differentiellen Eingängen. Die Eingänge verfügen über geschirmte LEMO-Buchsen (CAMAC Euro- panorm). Zur Feinjustierung von Offset und Verstärkung (Gain) dienen die Potentiome- ter Ox und Gx (Abb.
  • Seite 52 ADwin Pro I: Analoge Eingangsmodule Pro-AIn-F-4/12 Rev. A Analoger Eingang 1 (+) Analoger Eingang 1 (-) Analoger Eingang 2 (+) Analoger Eingang 2 (-) Analoger Eingang 3 (+) Analoger Eingang 3 (-) Analoger Eingang 4 (+) Analoger Eingang 4 (-) reserviert reserviert AGND...
  • Seite 53 ADwin Pro I: Analoge Eingangsmodule Pro-AIn-F-8/12 Rev. A 5.3.14 Pro-AIn-F-8/12 Rev. A Analoges Eingangsmodul Pro-AIn-F-8/12 Rev. A mit 8 Fast-ADC zu 12 Bit und 8 differentiellen Eingängen. Die Eingänge verfügen über geschirmte LEMO-Buchsen (CAMAC Euro- panorm). Zur Feinjustierung von Offset und Verstärkung (Gain) dienen die Potentiome- ter Ox und Gx (Abb.
  • Seite 54 ADwin Pro I: Analoge Eingangsmodule Pro-AIn-F-8/12 Rev. A Analoger Eingang 1 (+) Analoger Eingang 1 (-) Analoger Eingang 2 (+) Analoger Eingang 2 (-) Analoger Eingang 3 (+) Analoger Eingang 3 (-) Analoger Eingang 4 (+) Analoger Eingang 4 (-) Analoger Eingang 5 (+) Analoger Eingang 5 (-) Analoger Eingang 6 (+)
  • Seite 55 ADwin Pro I: Analoge Eingangsmodule Pro-AIn-F-8/12 Rev. A Mit folgenden Befehlen wird das Modul programmiert: Programmierung M e s s w e r t w a n - ADCF, Start_ConvF, Wait_EOCF, ReadADCF, deln und lesen ReadADCF_32, Read_ADCF4, Read_ADCF4_Packed, Read_ADCF8, Read_ADCF8_Packed, ReadADCF_SConv, ReadADCF_SConv_32 LED ansteuern CheckLED, SetLED...

  • Seite 56: Analoges Eingangsmodul

    ADwin Pro I: Analoge Eingangsmodule Pro-AIn-F-4/14 Rev. B 5.3.15 Pro-AIn-F-4/14 Rev. B Analoges Eingangsmodul Pro-AIn-F-4/14 Rev. B mit 4 Fast-ADC zu 14 Bit, 4 differentiellen Eingängen und einem programmierbaren Verstärker (PGA). Für die Eingänge sind folgende Steckverbindungen verfügbar: – Pro-AIn-F-4/14: geschirmte LEMO-Buchsen, CAMAC Europanorm. –...
  • Seite 57 ADwin Pro I: Analoge Eingangsmodule Pro-AIn-F-4/14 Rev. B Spannungsfestigkeit ±35V Offsetfehler abgleichbar Offsetdrift ±30ppm/ºC vom Endwert Steckerverbindung 4 LEMO-Buchsen optional: 37-polige D-Sub-Buchse Abb. 93 – Pro-AIn-F-4/14 Rev. B: Spezifikation Analoger Eingang 1 (+) Analoger Eingang 1 (-) Analoger Eingang 2 (+) Analoger Eingang 2 (-) Analoger Eingang 3 (+) Analoger Eingang 3 (-)
  • Seite 58 ADwin Pro I: Analoge Eingangsmodule Pro-AIn-F-8/14 Rev. B 5.3.16 Pro-AIn-F-8/14 Rev. B Analoges Eingangsmodul Pro-AIn-F-8/14 Rev. B mit 8 Fast-ADC zu 14 Bit, 8 differentiellen Eingängen und einem programmierbaren Verstärker (PGA). Für die Eingänge sind folgende Steckverbindungen verfügbar: – Pro-AIn-F-8/14: geschirmte LEMO-Buchsen, CAMAC Europanorm. –...
  • Seite 59 ADwin Pro I: Analoge Eingangsmodule Pro-AIn-F-8/14 Rev. B Spannungsfestigkeit ±35V Offsetfehler abgleichbar Offsetdrift ±30ppm/ºC vom Endwert Steckerverbindung 8 LEMO-Buchsen optional: 37-polige D-Sub-Buchse Abb. 97 – Pro-AIn-F-8/14 Rev. B: Spezifikation Analoger Eingang 1 (+) Analoger Eingang 1 (-) Analoger Eingang 2 (+) Analoger Eingang 2 (-) Analoger Eingang 3 (+) Analoger Eingang 3 (-)
  • Seite 60 ADwin Pro I: Analoge Eingangsmodule Pro-AIn-F-4/16 Rev. A 5.3.17 Pro-AIn-F-4/16 Rev. A Analoges Eingangsmodul Pro-AIn-F-4/16 Rev. A mit 4 ADC zu 16 Bit und 4 dif- ferentiellen Eingängen. Für die Eingänge sind folgende Steckverbindungen verfügbar: – Pro-AIn-F-4/16: geschirmte LEMO-Buchsen, CAMAC Europanorm. –...
  • Seite 61 ADwin Pro I: Analoge Eingangsmodule Pro-AIn-F-4/16 Rev. A Analoger Eingang 1 (+) Analoger Eingang 1 (-) Analoger Eingang 2 (+) Analoger Eingang 2 (-) Analoger Eingang 3 (+) Analoger Eingang 3 (-) Analoger Eingang 4 (+) Analoger Eingang 4 (-) reserviert reserviert AGND...
  • Seite 62 ADwin Pro I: Analoge Eingangsmodule Pro-AIn-F-4/16 Rev. B 5.3.18 Pro-AIn-F-4/16 Rev. B Analoges Eingangsmodul Pro-AIn-F-4/16 Rev. B mit 4 ADC zu 16 Bit und 4 dif- ferentiellen Eingängen. Für die Eingänge sind folgende Steckverbindungen verfügbar: – Pro-AIn-F-4/16: geschirmte LEMO-Buchsen, CAMAC Europanorm. –...
  • Seite 63 ADwin Pro I: Analoge Eingangsmodule Pro-AIn-F-4/16 Rev. B Analoger Eingang 1 (+) Analoger Eingang 1 (-) Analoger Eingang 2 (+) Analoger Eingang 2 (-) Analoger Eingang 3 (+) Analoger Eingang 3 (-) Analoger Eingang 4 (+) Analoger Eingang 4 (-) reserviert reserviert AGND...
  • Seite 64 ADwin Pro I: Analoge Eingangsmodule Pro-AIn-F-8/16 Rev. A 5.3.19 Pro-AIn-F-8/16 Rev. A Analoges Eingangsmodul Pro-AIn-F-8/16 Rev. A mit 8 ADC zu 16 Bit und 8 differentiellen Eingängen. Für die Eingänge sind folgende Steckverbindungen verfügbar: – Pro-AIn-F-8/16: geschirmte LEMO-Buchsen, CAMAC Europanorm. –...
  • Seite 65 ADwin Pro I: Analoge Eingangsmodule Pro-AIn-F-8/16 Rev. A Analoger Eingang 1 (+) Analoger Eingang 1 (-) Analoger Eingang 2 (+) Analoger Eingang 2 (-) Analoger Eingang 3 (+) Analoger Eingang 3 (-) Analoger Eingang 4 (+) Analoger Eingang 4 (-) Analoger Eingang 5 (+) Analoger Eingang 5 (-) Analoger Eingang 6 (+)
  • Seite 66 ADwin Pro I: Analoge Eingangsmodule Pro-AIn-F-8/16 Rev. B 5.3.20 Pro-AIn-F-8/16 Rev. B Analoges Eingangsmodul Pro-AIn-F-8/16 Rev. B mit 8 ADC zu 16 Bit und 8 differentiellen Eingängen. Für die Eingänge sind folgende Steckverbindungen verfügbar: – Pro-AIn-F-8/16: geschirmte LEMO-Buchsen, CAMAC Europanorm. –...
  • Seite 67 ADwin Pro I: Analoge Eingangsmodule Pro-AIn-F-8/16 Rev. B Analoger Eingang 1 (+) Analoger Eingang 1 (-) Analoger Eingang 2 (+) Analoger Eingang 2 (-) Analoger Eingang 3 (+) Analoger Eingang 3 (-) Analoger Eingang 4 (+) Analoger Eingang 4 (-) Analoger Eingang 5 (+) Analoger Eingang 5 (-) Analoger Eingang 6 (+)

  • Seite 68: Pro I: Analoge Ausgangsmodule

    ADwin Pro I: Analoge Ausgangsmodule 5.4 Pro I: Analoge Ausgangsmodule Dieser Abschnitt beschreibt analoge Ausgangsmodule für ADwin-Pro I. AOut AOut AOut AOut AOut AOut AOut Modulname 4/16 4/16 4/16 4/16-M2 8/16 8/16 8/16 Revision Anzahl DAC Auflösung [Bit] max. Wandlungs- 20 + 3 <...
  • Seite 69 ADwin Pro I: Analoge Ausgangsmodule Pro-AOut-4/16 Rev. A 5.4.1 Pro-AOut-4/16 Rev. A Das analoge Ausgangsmodul Pro-AOut-4/16 Rev. A hat 4 DAC zu 16 Bit mit festem Tiefpass 1. Ordnung, um Störungen zu unterdrücken (f = 100kHz). Die DAC sind seriell, daher ergibt sich eine um 3µs verzögerte Wandlungszeit. Beachten Sie, dass das Modul nur in einem Pro I-System einsetzbar ist, in einem Pro II-System wird das Modul nicht unterstützt.

  • Seite 70: Pro I: Analoge Ausgangsmodule Pro-Aout-4/16 Rev. A

    ADwin Pro I: Analoge Ausgangsmodule Pro-AOut-4/16 Rev. A Analoger Ausgang 1 Analoger Ausgang 2 Analoger Ausgang 3 Analoger Ausgang 4 AGND reserviert reserviert DGND Abb. 118 – Pro-AOut-4/16-D Rev. A: Pinbelegung Jumper Potentiometer AOUT4/16 AOUT4/16 ANALOG ANALOG 19DA714 UO1 BO1 G1 UO2 BO2 G2 UO3 BO3 G3 UO4 BO4 G4...
  • Seite 71 ADwin Pro I: Analoge Ausgangsmodule Pro-AOut-8/16 Rev. A 5.4.2 Pro-AOut-8/16 Rev. A Das analoge Ausgangsmodul Pro-AOut-8/16 Rev. A hat 8 16-Bit DAC mit festem Tiefpassfilter 1. Ordnung, um Störungen zu unterdrücken (f 100 kHz). Die DAC sind seriell, daher ergibt sich eine um 3 µs verzögerte Wandlungszeit.

  • Seite 72: Pro I: Analoge Ausgangsmodule Pro-Aout-8/16 Rev. A

    ADwin Pro I: Analoge Ausgangsmodule Pro-AOut-8/16 Rev. A Analoger Ausgang 1 Analoger Ausgang 2 Analoger Ausgang 3 Analoger Ausgang 4 AGND Analoger Ausgang 5 Analoger Ausgang 6 Analoger Ausgang 7 Analoger Ausgang 8 reserviert reserviert DGND Abb. 122 – Pro-AOut-8/16-D Rev. A: Pinbelegung Jumper Potentiometer 19DA714...
  • Seite 73 ADwin Pro I: Analoge Ausgangsmodule Pro-AOut-8/16 Rev. A Spannungsbe- Potentio- Justierung von reich meter ±5V bipolar Gain Verstärkungsfaktor ±10V bipolar Offset bipolar (Standard) Offset unipolar 0…10V unipo- Abb. 125 – Pro-AOut-8/16 Rev. Funktion der Potentiometer nicht zulässig Abb. 124 – Pro-AOut-8/16 Rev.

  • Seite 74: Pro I: Analoge Ausgangsmodule Pro-Aout-4/16 Rev. B, Pro-Aout-8/16 Rev. B

    ADwin Pro I: Analoge Ausgangsmodule Pro-AOut-4/16 Rev. B, Pro-AOut-8/16 Rev. B 5.4.3 Pro-AOut-4/16 Rev. B, Pro-AOut-8/16 Rev. B Das analoge Ausgangsmodul Pro-AOut-4/16 Rev. B (früher: Version 2) hat 4 DAC zu 16 Bit, das Modul Pro-AOut-8/16 Rev. B (früher: Version 2) hat 8 DAC zu 16 Bit.
  • Seite 75 ADwin Pro I: Analoge Ausgangsmodule Pro-AOut-4/16 Rev. B, Pro-AOut-8/16 Rev. B Verstärkungsfehler abgleichbar Offsetdrift ±10µV/ºC Steckerverbindung 4 bzw 8 LEMO-Buchsen optional: 37-polige D-Sub-Buchse Abb. 127 – Pro-AOut-x/16 Rev. B: Spezifikation Analoger Ausgang 1 Analoger Ausgang 1 Analoger Ausgang 2 Analoger Ausgang 2 Analoger Ausgang 3 Analoger Ausgang 3 Analoger Ausgang 4...
  • Seite 76 ADwin Pro I: Analoge Ausgangsmodule Pro-AOut-4/16 Rev. B, Pro-AOut-8/16 Rev. B AOUT8/16 AOUT8/16 ANALOG ANALOG 19DA0101 OUTPUT OUTPUT 1867 1867 1867 1867 Actel 1867 1867 1867 1867 A42MX16 DC/DC-converter 74LS19 A0 A1 A2 A3 A4 A5 A6 A7 Abb. 130 – Pro-AOut-8/16 Rev. B: Platine und Frontplatte In Abbildung sind alle Möglichkeiten der DIL-Schaltereinstellungen aufge- führt.
  • Seite 77 ADwin Pro I: Analoge Ausgangsmodule Pro-AOut-4/16 Rev. C 5.4.4 Pro-AOut-4/16 Rev. C Das analoge Ausgangsmodul Pro-AOut-4/16 Rev. C hat 4 DAC zu 16 Bit. In der Grundversion ist das Modul funktionsgleich zum Vorgänger (Rev. B). Der Ausgangs-Spannungsbereich der DAC ist fest auf ±10V bipolar eingestellt und lässt sich nicht verändern.

  • Seite 78: Pro I: Analoge Ausgangsmodule Pro-Aout-4/16 Rev. C

    ADwin Pro I: Analoge Ausgangsmodule Pro-AOut-4/16 Rev. C Analoger Ausgang 1 Analoger Ausgang 2 Analoger Ausgang 3 Analoger Ausgang 4 AGND reserviert reserviert DGND Abb. 134 – Pro-AOut-4/16-D Rev. C: Pinbelegung LM3940 LM3937 17S200 - 3.3V - 2.5V AOUT4/16 AOUT4/16 DC/DC-converter ANALOG ANALOG...
  • Seite 79 ADwin Pro I: Analoge Ausgangsmodule Pro-AOut-8/16 Rev. C 5.4.5 Pro-AOut-8/16 Rev. C Das analoge Ausgangsmodul Pro-AOut-8/16 Rev. C hat 8 DAC zu 16 Bit. Das Modul ist funktionsgleich zum Vorgänger (Rev. B). Der Ausgangs-Spannungsbereich der DAC ist fest auf ±10V bipolar eingestellt und lässt sich nicht verändern.

  • Seite 80: Pro I: Analoge Ausgangsmodule Pro-Aout-8/16 Rev. C

    ADwin Pro I: Analoge Ausgangsmodule Pro-AOut-8/16 Rev. C Analoger Ausgang 1 Analoger Ausgang 2 Analoger Ausgang 3 Analoger Ausgang 4 AGND Analoger Ausgang 5 Analoger Ausgang 6 Analoger Ausgang 7 Analoger Ausgang 8 reserviert reserviert DGND Abb. 138 – Pro-AOut-8/16-D Rev. C: Pinbelegung 17S200 - 3.3V - 2.5V...

  • Seite 81: Pro I: Analoge Ein- Und Ausgabemodule

    ADwin Pro I: Analoge Ein- und Ausgabemodule Pro-AO-16/8-12 Rev. A 5.5 Pro I: Analoge Ein- und Ausgabemodule 5.5.1 Pro-AO-16/8-12 Rev. A Das analoge Ein-/Ausgangsmodul Pro-AO-16/8-12 Rev. A hat einen ADC zu 12 Bit mit 16 gemultiplexten Eingangskanälen und 8 12-Bit DAC. Die Aus- gänge sind mit einem festen Tiefpass 1.Ordnung (f = 100kHz) ausgestattet, um Störungen zu unterdrücken.
  • Seite 82 ADwin Pro I: Analoge Ein- und Ausgabemodule Pro-AO-16/8-12 Rev. A Analoger Ausgang 1 Analoger Ausgang 2 Analoger Ausgang 3 Analoger Ausgang 4 AGND Analoger Ausgang 5 Analoger Ausgang 6 Analoger Ausgang 7 Analoger Ausgang 8 Analoger Eingang 1 Analoger Eingang 9 Analoger Eingang 2 Analoger Eingang 10 Analoger Eingang 3...
  • Seite 83 ADwin Pro I: Analoge Ein- und Ausgabemodule Pro-AO-16/8-12 Rev. A Jumper/Potentiometer für Ausgänge AO16/8-12 0-10V 19DA8413 ANALOG ±5V O1-4 G1-4 G5-8 IN-/OUTPUT ±10V O5-8 8413 8413 PGA203 LS19 ADS774 DC/DC-converter 1 2 3 4 5 6 7 8 A0 A1 A2 A3 A4 A5 A6 A7 Potentiometer für Eingänge Jumper für Eingänge Abb.
  • Seite 84 ADwin Pro I: Analoge Ein- und Ausgabemodule Pro-AO-16/8-12 Rev. A Umstellung müssen Sie den DAC neu kalibrieren, um einwandfreie Mess- ergebnisse sicherzustellen. Die einzelnen Schritte sind im Kapitel 6.3.1 “Kali- brierung per Software“ beschrieben. Spannungs- Jumper- Potentiometer Justierung von bereich Ausgang stellungen Verstärkungsfak- G1-4, G5-8...

  • Seite 85: Pro I: Digital-Io- Und Zählermodule

    ADwin Pro I: Digital-IO- und Zählermodule 5.6 Pro I: Digital-IO- und Zählermodule Dieser Abschnitt beschreibt digitale Ein-/Ausgangsmodule und Zählermodule für ADwin-Pro I. Digital-IO-Module High Isola- Modulname Rev. Kanäle Pegel Seite tion [V] [mA] TTL-Ein-/Ausgang – – DIO-32 DIO-32 TTL-Ein-/Ausgang –...
  • Seite 86 ADwin Pro I: Digital-IO- und Zählermodule Pro-DIO-32 Rev. A 5.6.1 Pro-DIO-32 Rev. A Zu diesem Modul gibt es das verbesserte Nachfolgermodul Pro-DIO-32 Rev. B (siehe Seite 84). Das digitale Ein-/Ausgangsmodul Pro-DIO-32 Rev. A stellt 32 programmier- bare Ein- und Ausgangskanäle mit TTL-Pegel bereit. Die Kanäle können ein- zeln mit ADbasic-Befehlen als Ein- oder Ausgänge konfiguriert werden.
  • Seite 87 ADwin Pro I: Digital-IO- und Zählermodule Pro-DIO-32 Rev. A Ein-/Ausgangskanäle 32 über Software einzeln als Ein- oder Ausgang konfigurierbar Digitale Eingänge TTL-Logik Pull-Down-Widerstand 10kΩ min. 2,4V max. 0,8V max. 0,55mA max. 0,01mA Spannungsbereich -0,5V … +5,5V Ausgangsstrom max. 6mA pro Kanal (Ausgänge sind kurzschlussfest) Event-Eingang TTL-Logik...
  • Seite 88 ADwin Pro I: Digital-IO- und Zählermodule Pro-DIO-32 Rev. B 5.6.2 Pro-DIO-32 Rev. B Das digitale Ein-/Ausgangsmodul Pro-DIO-32 Rev. B stellt 32 programmier- bare Ein- und Ausgangskanäle mit TTL-Pegel bereit. Die Kanäle können in Blöcken zu jeweils 8 Bit mit ADbasic-Befehlen als Ein- oder Ausgänge konfi- guriert werden (nicht einzeln wie beim Vorgängermodell Pro-DIO-32 Rev.
  • Seite 89 ADwin Pro I: Digital-IO- und Zählermodule Pro-DIO-32 Rev. B DIO 32 DIGITAL I/O TTL COMP. LM3937-2.5 LM3940-3.3 19DIOCNT0101 40MHz XILINX SPARTAN XC2S150 AT17LV010 A0 A1 A2 A3 A4 A5 A6 A7 Abb. 154 – Pro-DIO-32 Rev. B: Platine und Frontplatte Ein-/Ausgangskanäle 32;...
  • Seite 90 ADwin Pro I: Digital-IO- und Zählermodule Pro-OPT-16 Rev. A, Rev. B 5.6.3 Pro-OPT-16 Rev. A, Rev. B Das Eingangsmodul Pro-OPT-16 Rev. A, Rev. B stellt 16 Kanäle mit optisch isolierten digitalen Eingängen bereit. Die Eingangs-Spannungsbereiche sind für jeden Eingang separat über Jumper einstellbar (5V, 12V, 24V). Die Vorein- stellung ist 24V.
  • Seite 91 ADwin Pro I: Digital-IO- und Zählermodule Pro-OPT-16 Rev. A, Rev. B Rev. B LS19 LS19 LM3937-2.5 LM3940-3.3 19DIOCNT201 HCPL-2631 HCPL-2631 HCPL-2631 HCPL-2631 40MHz Ch.1 Ch.2 Ch.3 Ch.4 Ch.5 Ch.6 Ch.7 Ch.8 XILINX 1 RES 1 A/CLK 1 B/DIR 1 CLR/LTC 2 RES 2 A/CLK 2 B/DIR 2 CLR/LTC...
  • Seite 92 ADwin Pro I: Digital-IO- und Zählermodule Pro-REL-16 Rev. A, Rev. B 5.6.4 Pro-REL-16 Rev. A, Rev. B Das Ausgangsmodul Pro-REL-16 Rev. A, Rev. B stellt 16 isolierte Relaisaus- gänge bereit. Jeder Kanal ist vom System und den anderen Kanälen getrennt. Der Event-Eingang ist optisch vom Systemstromkreis isoliert.
  • Seite 93 ADwin Pro I: Digital-IO- und Zählermodule Pro-REL-16 Rev. A, Rev. B REL16 RELAY LM3937-2.5 LM3940-3.3 19DIOCNT201 40MHz XILINX SPARTAN XC2S150 Event 74LS19 HCPL-2631 A0 A1 A2 A3 A4 A5 A6 A7 Jumper für Event Abb. 163 – Pro-REL-16 Rev. B: Platine und Frontplatte Ausgangskanäle Kontaktspannung 30V AC/DC Maximum...

  • Seite 94: Das Ausgangsmodul

    ADwin Pro I: Digital-IO- und Zählermodule Pro-TRA-16 Rev. A, Rev. B 5.6.5 Pro-TRA-16 Rev. A, Rev. B Das Ausgangsmodul Pro-TRA-16 Rev. A, Rev. B stellt 16 galvanisch getrennte Transistor-Schaltausgänge bereit. Die Schaltspannung V muss durch eine externe Spannungsversorgung zugeführt werden. Die Kanäle sind, wie auch der Event-Eingang, optisch vom System-Stromkeis isoliert.
  • Seite 95 ADwin Pro I: Digital-IO- und Zählermodule Pro-TRA-16 Rev. A, Rev. B TRA16 TRANSISTOR OUTPUT LM3937-2.5 LM3940-3.3 19DIOCNT201 40MHz XILINX SPARTAN XC2S150 HCPL-263N A0 A1 A2 A3 A4 A5 A6 A7 Jumper für Event Abb. 168 – Pro-TRA-16 Rev. B: Platine und Frontplatte Ausgangskanäle Schaltspannung 5…30V DC durch externe...
  • Seite 96 ADwin Pro I: Digital-IO- und Zählermodule Pro-CNT-VR4 (-L) Rev. A 5.6.6 Pro-CNT-VR4 (-L) Rev. A Zu diesem Modul gibt es das verbesserte Nachfolgermodul Pro-CO4-T Rev. A (siehe Seite 115). Das Zählermodul Pro-CNT-VR4 Rev. A hat 4 Vorwärts-/Rückwärtszähler zu 32 Bit, eine Flankenauswerteeinheit und Zwischenregister (Latch) zum Ausle- sen während des Zählens.

  • Seite 97: Pinbelegung

    ADwin Pro I: Digital-IO- und Zählermodule Pro-CNT-VR4 (-L) Rev. A Zähler 1 CLR Zähler 1 LATCH Zähler 1 DIR reserviert Zähler 1 CLK reserviert Zähler 1 B Zähler 1 B Zähler 1 A Zähler 1 A reserviert reserviert reserviert reserviert Zähler 2 CLR Zähler 2 LATCH Zähler 2 DIR...
  • Seite 98 ADwin Pro I: Digital-IO- und Zählermodule Pro-CNT-VR4 (-L) Rev. A Programmierung Mit folgenden Befehlen wird das Modul programmiert: Zähler konfigurie- Cnt_Enable, Cnt_SetMode, ExtLch_Enable Zähler ansteuern Cnt_Clear, Cnt_Latch, Cnt_Read32, Cnt_ReadLatch32 E v e n t - E i n g a n g EventEnable freigeben LED ansteuern...
  • Seite 99 ADwin Pro I: Digital-IO- und Zählermodule Pro-CNT-VR4(-L)-I Rev. A 5.6.7 Pro-CNT-VR4(-L)-I Rev. A Zu diesem Modul gibt es das verbesserte Nachfolgermodul Pro-CO4-I Rev. A (siehe Seite 118). Das Zählermodul Pro-CNT-VR4(-L)-I Rev. A hat 4 Vorwärts-/Rückwärtszähler zu 32 Bit, eine Flankenauswerteeinheit und Zwischenregister (Latch) zum Auslesen während des Zählens.
  • Seite 100 ADwin Pro I: Digital-IO- und Zählermodule Pro-CNT-VR4(-L)-I Rev. A reserviert reserviert reserviert reserviert Zähler 1 (A / CLK) (+) Zähler 1, A (+) Zähler 1 (A / CLK) (-) Zähler 1, A (-) Zähler 1 (B / DIR) (+) Zähler 1, B (+) Zähler 1 (B / DIR) (-) Zähler 1, B (-) Zähler 1 CLR (+)
  • Seite 101 ADwin Pro I: Digital-IO- und Zählermodule Pro-CNT-VR4(-L)-I Rev. A Mit folgenden Befehlen wird das Modul programmiert: Programmierung Zähler ansteuern Cnt_Clear, Cnt_Latch, Cnt_Read32, Cnt_ReadLatch32 Zähler konfigurie- Cnt_Enable, Cnt_SetMode E v e n t - E i n g a n g EventEnable freigeben LED ansteuern...

  • Seite 102: Das Zählermodul

    ADwin Pro I: Digital-IO- und Zählermodule Pro-CNT-8/32 Rev. A 5.6.8 Pro-CNT-8/32 Rev. A Zu diesem Modul gibt es das verbesserte Nachfolgermodul Pro-CNT-16/32 Rev. A (siehe Seite 106). Das Zählermodul Pro-CNT-8/32 Rev. A hat 8 Zähler zu 32 Bit. Alle Zähler- stände können mit einem einzelnen ADbasic-Befehl in das Register geladen werden, so dass alle Zähler zeitgleich gelatcht werden können.
  • Seite 103 ADwin Pro I: Digital-IO- und Zählermodule Pro-CNT-8/32 Rev. A CNT-8/32 COUNTER 19CNT01 INPUT LS19 LS19 LS19 FPGA FPGA LS19 LS19 LS19 LS19 FPGA FPGA 1 2 3 4 5 6 7 8 A0 A1 A2 A3 A4 A5 A6 A7 Abb.
  • Seite 104 ADwin Pro I: Digital-IO- und Zählermodule Pro-CNT-8/32-I Rev. A 5.6.9 Pro-CNT-8/32-I Rev. A Zu diesem Modul gibt es das verbesserte Nachfolgermodul Pro-CNT-16/32-I Rev. A (siehe Seite 108). Das Zählermodul Pro-CNT-8/32-I Rev. A hat 8 32-Bit-Zähler. Alle Zähler- stände können mit einem einzelnen ADbasic-Befehl in das Register geladen werden, so dass alle Zähler zeitgleich gelatcht werden können.
  • Seite 105 ADwin Pro I: Digital-IO- und Zählermodule Pro-CNT-8/32-I Rev. A CNT-8/32-I COUNTER 19CNT01 INPUT 19CNTII1 74LS19 74LS19 74LS19 HCPL-2631 HCPL-2631 HCPL-2631 HCPL-2631 74LS19 Sub-D- FPGA FPGA 19/37 18/36 17/35 16/34 15/33 14/32 13/31 12/30 Pin-Nr.: 74LS19 74LS19 74LS19 74LS19 HCPL-2631 HCPL-2631 HCPL-2631 HCPL-2631 74LS19...
  • Seite 106 ADwin Pro I: Digital-IO- und Zählermodule Pro-CNT-16/16 Rev. A 5.6.10 Pro-CNT-16/16 Rev. A Zu diesem Modul gibt es das verbesserte Nachfolgermodul Pro-CNT-16/32 Rev. A (siehe Seite 106). Das Zählermodul Pro-CNT-16/16 Rev. A hat 16 Zähler zu 16 Bit. Alle Zähler- stände können mit einem einzelnen ADbasic-Befehl in das Register geladen werden, so dass alle Zähler zeitgleich gelatcht werden können.
  • Seite 107 ADwin Pro I: Digital-IO- und Zählermodule Pro-CNT-16/16 Rev. A CNT-16/16 COUNTER 19CNT01 INPUT LS19 LS19 LS19 FPGA FPGA LS19 LS19 LS19 LS19 FPGA FPGA 1 2 3 4 5 6 7 8 A0 A1 A2 A3 A4 A5 A6 A7 Abb.
  • Seite 108 ADwin Pro I: Digital-IO- und Zählermodule Pro-CNT-16/16-I Rev. A 5.6.11 Pro-CNT-16/16-I Rev. A Zu diesem Modul gibt es das verbesserte Nachfolgermodul Pro-CNT-16/32-I Rev. A (siehe Seite 108). Das Zählermodul Pro-CNT-16/16-I Rev. A hat 16 Zähler zu 16 Bit. Alle Zähler- stände können mit einem einzelnen ADbasic-Befehl in das Register geladen werden, so dass alle Zähler zeitgleich gelatcht werden können.
  • Seite 109 ADwin Pro I: Digital-IO- und Zählermodule Pro-CNT-16/16-I Rev. A CNT-16/16-I COUNTER 19CNT01 INPUT 19CNTII1 74LS19 74LS19 74LS19 HCPL-2631 HCPL-2631 HCPL-2631 HCPL-2631 74LS19 Sub-D- FPGA FPGA 19/37 18/36 17/35 16/34 15/33 14/32 13/31 12/30 Pin-Nr.: 74LS19 74LS19 74LS19 74LS19 HCPL-2631 HCPL-2631 HCPL-2631 HCPL-2631 74LS19...
  • Seite 110 ADwin Pro I: Digital-IO- und Zählermodule Pro-CNT-16/32 Rev. A 5.6.12 Pro-CNT-16/32 Rev. A Das Zählermodul Pro-CNT-16/32 Rev. A hat 16 32-Bit-Zähler. Alle Zähler- stände können mit einem einzelnen ADbasic-Befehl in das Register geladen werden, so dass alle Zähler zeitgleich gelatcht werden können. Die Zähler können auch einzeln gelatcht werden.
  • Seite 111 ADwin Pro I: Digital-IO- und Zählermodule Pro-CNT-16/32 Rev. A CNT-16/32 COUNTER INPUT LM3937-2.5 LM3940-3.3 19DIOCNT0101 40MHz XILINX SPARTAN XC2S150 AT17LV010 A0 A1 A2 A3 A4 A5 A6 A7 Abb. 200 – Pro-CNT-16/32 Rev. A: Platine und Frontplatte Zähler 16 Vorwärtszähler Zählerbreite 32 Bit Eingangsfrequenz...
  • Seite 112 ADwin Pro I: Digital-IO- und Zählermodule Pro-CNT-16/32-I Rev. A 5.6.13 Pro-CNT-16/32-I Rev. A Das Zählermodul Pro-CNT-16/32-I Rev. A hat 16 Zähler zu 32 Bit. Alle Zähler- stände können mit einem einzelnen ADbasic-Befehl in das Register geladen werden, so dass alle Zähler zeitgleich gelatcht werden können. Die Zähler können auch einzeln gelatcht werden.
  • Seite 113 ADwin Pro I: Digital-IO- und Zählermodule Pro-CNT-16/32-I Rev. A CNT-16/32-I COUNTER 19DIOCNTII01 INPUT LM3937-2.5 LM3940-3.3 19DIOCNT201 74LS19 74LS19 40MHz HCPL-2631 HCPL-2631 HCPL-2631 HCPL-2631 19/37 18/36 17/35 16/34 15/33 14/32 13/31 12/30 XILINX SPARTAN XC2S150 74LS19 HCPL-2631 HCPL-2631 HCPL-2631 HCPL-2631 AT17LV010 11/29 10/28 9/27 8/26 7/25 6/24 5/23 4/22 HCPL-2631 20/1...
  • Seite 114 ADwin Pro I: Digital-IO- und Zählermodule Pro-CNT-VR2PW2(-I) Rev. A 5.6.14 Pro-CNT-VR2PW2(-I) Rev. A Zu diesem Modul gibt es die verbesserten Nachfolgermodule Pro-CO4-T Rev. A Pro-CO4-I Rev. A (siehe Seite 115 Seite 118). Zähler 1 CLR Zähler 1 DIR Zähler 1 CLK Zähler 1 B Zähler 1 A reserviert...
  • Seite 115 ADwin Pro I: Digital-IO- und Zählermodule Pro-CNT-PW4 Rev. A 5.6.15 Pro-CNT-PW4 Rev. A Zu diesem Modul gibt es das verbesserte Nachfolgermodul Pro-CO4-T Rev. A (siehe Seite 115). Das digitale Zählermodul Pro-CNT-PW4 Rev. A hat 4 Eingänge zum Erfassen von pulsweitenmodulierten Signalen. Mit diesem Modul haben Sie die Mög- lichkeit, die Pausen- und die Impulszeiten von bis zu vier Signalen zu ermitteln und daraus deren Tastverhältnis, Periodendauer und Frequenzen zu berech- nen.
  • Seite 116 ADwin Pro I: Digital-IO- und Zählermodule Pro-CNT-PW4 Rev. A fallende Flanke steigende Flanke Eingang PW1 Latch 1 Latch 5 Eingang PW2 Latch 2 Latch 6 Eingang PW3 Latch 3 Latch 7 Eingang PW4 Latch 4 Latch 8 Abb. 210 – Pro-CNT-PW4 Rev.
  • Seite 117 ADwin Pro I: Digital-IO- und Zählermodule Pro-CNT-PW4-I Rev. A 5.6.16 Pro-CNT-PW4-I Rev. A Zu diesem Modul gibt es das verbesserte Nachfolgermodul Pro-CO4-I Rev. A (siehe Seite 118). Das digitale Zählermodul Pro-CNT-PW4-I Rev. A hat 4 Eingänge zum Erfas- sen von pulsweitenmodulierten Signalen. Jeder Eingang ist vom System- stromkreis und von den anderen Eingängen optisch isoliert.
  • Seite 118 ADwin Pro I: Digital-IO- und Zählermodule Pro-CNT-PW4-I Rev. A fallende Flanke steigende Flanke Eingang PW1 Latch 1 Latch 5 Eingang PW2 Latch 2 Latch 6 Eingang PW3 Latch 3 Latch 7 Eingang PW4 Latch 4 Latch 8 Abb. 215 – Pro-CNT-PW4-I Rev.
  • Seite 119 ADwin Pro I: Digital-IO- und Zählermodule Pro-CO4-T Rev. A 5.6.17 Pro-CO4-T Rev. A Das Modul Pro-CO4-T Rev. A ist ein konfigurierbarer Universalzähler und stellt Ihnen sowohl 4 Inkremental- oder 4 Vor-/Rückwärtszähler als auch die Ana- lyse von bis zu 4 PWM-Signalen zur Verfügung. Die Zählereingänge sind für TTL-Logik ausgelegt.

  • Seite 120: Event-Eingang

    ADwin Pro I: Digital-IO- und Zählermodule Pro-CO4-T Rev. A so kann dies (nach Freigabe des CLR- bzw. LATCH-Einganges) zum Löschen oder Latchen des Zählers genutzt werden. Das Löschen des Zählers erfolgt, wenn die Signale A, B und CLR auf logisch „1“ stehen (über Software umstell- bar: Löschen, wenn nur das CLR-Signal auf logisch „1“...
  • Seite 121 ADwin Pro I: Digital-IO- und Zählermodule Pro-CO4-T Rev. A Mit folgenden Befehlen wird das Modul programmiert: Programmierung Zähler ansteuern Cnt_Clear, Cnt_Latch, CO4_GetStatus, CO4_Read, CO4_ReadLatch Zähler konfigurie- Cnt_Enable, CO4_ClearEnable, CO4_LatchEnable, CO4_ResetStatus, CO4_SetMode, CO4_Set_LatchMode E v e n t - E i n g a n g EventEnable freigeben LED ansteuern...
  • Seite 122 ADwin Pro I: Digital-IO- und Zählermodule Pro-CO4-I Rev. A 5.6.18 Pro-CO4-I Rev. A Die Grundfunktion des Moduls Pro-CO4-I Rev. A ist identisch mit der des Moduls Pro-CO4-T Rev. A (siehe Seite 115). Unterschiedlich ist jedoch, dass die Zähler-Eingänge des Moduls Pro-CO4-I Rev.
  • Seite 123 ADwin Pro I: Digital-IO- und Zählermodule Pro-CO4-I Rev. A CO4-I COUNTER 19DIOCNTII01 INPUT LM3937-2.5 LM3940-3.3 19DIOCNT201 74LS19 74LS19 40MHz HCPL-2631 HCPL-2631 HCPL-2631 HCPL-2631 19/37 18/36 17/35 16/34 15/33 14/32 13/31 12/30 XILINX SPARTAN XC2S150 74LS19 HCPL-2631 HCPL-2631 HCPL-2631 HCPL-2631 AT17LV010 11/29 10/28 9/27 8/26 7/25 6/24 5/23 4/22 HCPL-2631 20/1...
  • Seite 124 ADwin Pro I: Digital-IO- und Zählermodule Pro-CO4-D Rev. A 5.6.19 Pro-CO4-D Rev. A Die Grundfunktion des Moduls Pro-CO4-D Rev. A ist identisch mit der des Moduls Pro-CO4-I Rev. A (siehe Seite 118). Zusätzlich besitzt das Modul Pro-CO4-D Rev. A 2 Decoder zum Anschluss von Inkremental-Encodern mit SSI-Schnittstelle.
  • Seite 125 ADwin Pro I: Digital-IO- und Zählermodule Pro-CO4-D Rev. A DIP-Schalter auf dem Modul (Bestückungsseite, Mitte) Sie können langsame und schnelle Eingangssignale mit einer hohen Messrate und ohne Umschalten ermitteln, indem Sie einen Zählereingang mit 2 Zählern verknüpfen. Hierfür müssen Sie die DIP-Schalter des Moduls umstellen: –...
  • Seite 126 ADwin Pro I: Digital-IO- und Zählermodule Pro-CO4-D Rev. A Eingang Zäh- Zähler DIP-Schal- ler #, terstellung CNTR-#1 CNTR-#2 CNTR-#3 CNTR-#4 A/CLK/PWM         Abb. 229 – Pro-CO4-D Rev. A: Zuordnung Eingang zu Zähler mit DIP- Schaltern SSI 1, CLK (+) SSI 1, CLK (-)
  • Seite 127 ADwin Pro I: Digital-IO- und Zählermodule Pro-CO4-D Rev. A Zähler konfigurie- Cnt_Enable, CO4_ClearEnable, CO4_LatchEnable, CO4_ResetStatus, CO4_SetMode, CO4_Set_LatchMode S S I - D e c o d e r SSI_Mode, SSI_Read, SSI_Set_Bits, SSI_Set_Clock, ansteuern SSI_Start, SSI_Status E v e n t - E i n g a n g EventEnable freigeben LED ansteuern...
  • Seite 128 ADwin Pro I: Digital-IO- und Zählermodule Pro-PWM-4 Rev. A 5.6.20 Pro-PWM-4 Rev. A Das Modul Pro-PWM-4 Rev. A gibt auf 4 Ausgängen pulsweitenmodulierte Signale (PWM-Signale) aus. Die (PWM-)Signale sind getrennt voneinander über Software konfigurierbar, d.h. sie können getrennt voneinander eingestellt werden.
  • Seite 129 ADwin Pro I: Digital-IO- und Zählermodule Pro-PWM-4 Rev. A reserviert PWM Ausgang 1 reserviert PWM Ausgang 2 reserviert reserviert PWM Ausgang 3 reserviert PWM Ausgang 4 reserviert DGND DGND reserviert EVENT-Eingang DGND Abb. 233 – Pro-PWM-4 Rev. A: Pinbelegung PWM-4 PW - OUTPUT 19CNT01 LS19...
  • Seite 130 ADwin Pro I: Digital-IO- und Zählermodule Pro-PWM-4-I Rev. A 5.6.21 Pro-PWM-4-I Rev. A Das Modul Pro-PWM-4-I Rev. A gibt auf 4 Ausgängen pulsweitenmodulierte Signale (PWM-Signale) aus. Die (PWM-)Signale sind getrennt voneinander über Software konfigurierbar; d.h. sie können getrennt voneinander eingestellt werden.
  • Seite 131 ADwin Pro I: Digital-IO- und Zählermodule Pro-PWM-4-I Rev. A PWM Ausgang 1 (+) reserviert PWM Ausgang 2 (+) Externe Masse reserviert PWM Ausgang 3 (+) reserviert PWM Ausgang 4 (+) Externe Vcc reserviert reserviert reserviert EVENT-Eingang (+) EVENT-Eingang (-) Abb. 237 – Pro-PWM-4-I Rev.

  • Seite 132: Pro I: Digital-Io- Und Zählermodule Programmierung Des Moduls Pro-Pwm-4(-I)

    ADwin Pro I: Digital-IO- und Zählermodule Programmierung des Moduls Pro-PWM-4(-I) 5.6.22 Programmierung des Moduls Pro-PWM-4(-I) Das Programmieren der 4 PWM-Ausgänge auf dem Modul PWM-4 erfolgt durch die Anwendung der PWM-Befehle, die zur Verfügung stehen wenn die Datei <ADWPDIO.INC> im ADbasic-Quellcode eingefügt wurde. Mit folgenden Befehlen wird das Modul programmiert: PWM-Ausgänge PWM_Enable, PWM_Out, PWM_Set...
  • Seite 133 ADwin Pro I: Digital-IO- und Zählermodule Programmierung des Moduls Pro-PWM-4(-I) kann einen oder mehrere Zähler sperren oder freigeben. Es PWM_ENABLE PWM_ENABLE werden diejenigen Zähler beeinflusst, die mit den angegebenen Ausgangska- nälen verbunden sind. PWM_ENABLE(module, pattern) Parameter LONG FLOAT VAR CONST eingestellte Moduladresse ...

  • Seite 134: Pro I: Digital-Io- Und Zählermodule Pro-Comp-16 Rev. A

    ADwin Pro I: Digital-IO- und Zählermodule Pro-Comp-16 Rev. A 5.6.23 Pro-Comp-16 Rev. A Das Eingangsmodul Pro-Comp-16 Rev. A stellt 16 Eingangskanäle mit jeweils eigenem Komparator bereit. Die anliegenden Analogsignale werden parallel erfasst und mit 10 Bit Auflösung gewandelt; in Abhängigkeit von Schaltschwel- len, die per Software für jeden Kanal separat einstellbar sind, werden aus die- sen Messwerten Digitalsignale (1/0) erzeugt.

  • Seite 135: Komparatoren Mit Frei Wählbaren Schaltschwellen

    ADwin Pro I: Digital-IO- und Zählermodule Pro-Comp-16 Rev. A COMP-16 COUNTER INPUT AD8056AN XC17S200 LM3940-3.3V LM3937-2.5V AD8056AN 40MHz AD8056AN XILINX ® AD8056AN XC2S200 AD8056AN AD8056AN AD8056AN 7S08 AD8056AN 24LC01B 19ADC0103 A0 A1 A2 A3 A4 A5 A6 A7 Abb. 242 – Pro-Comp-16 Rev.
  • Seite 136 ADwin Pro I: Digital-IO- und Zählermodule Pro-Storage Rev. A 5.6.24 Pro-Storage Rev. A Mit dem Modul Pro-Storage Rev. A kann ein ADbasic-Prozess große Daten- mengen auf ein (auswechselbares) Speichermedium schreiben (oder von dort lesen). Dadurch wird z.B. die Datenspeicherung im stand-alone-Betrieb das ADwin-Systems bei Langzeit-Messungen möglich.

  • Seite 137: Die Echtzeituhr

    ADwin Pro I: Digital-IO- und Zählermodule Pro-Storage Rev. A Modul-Aufbau Speichermedien Echt- Puffer- Batterie zeit- Typ II (RTC) PC Karte Glue-Logic Daten Daten PCMCIA- (Adressdekodierung, Schacht Karte Adapter Ablaufsteuerung, RAM-Steuerung) Kontrolle 1.8" 1536 x 32 bit Adressen Adressen Abb. 244 – Pro-Storage Rev.
  • Seite 138 ADwin Pro I: Digital-IO- und Zählermodule Pro-Storage Rev. A zu können. Die Uhr und die Verwaltung der Speichermedien arbeiten völlig unabhängig voneinander. Die Zeitangabe muss mit einem gültigen Datum und einer gültigen Uhrzeit gestellt werden; sie hat eine Auflösung von einer Sekunde. Bei den Datums- angaben werden Schaltjahre berücksichtigt.
  • Seite 139 ADwin Pro I: Digital-IO- und Zählermodule Pro-Storage Rev. A Auswahl des Speichermediums Für die Auswahl eines Speichermedium-Typs gibt es nachstehende Kriterien Speichermedium wählen (Stand Mitte 2003); die Unterschiede bei der Speichergröße sind nicht wesent- lich. Zugriffs- wiederbe- mechan. Speichermedium schreibbar belastbar zeit PCMCIA-Speicherkarte (Type II)

  • Seite 140: Speichermedium Einrichten

    ADwin Pro I: Digital-IO- und Zählermodule Pro-Storage Rev. A Speichermedium einrichten Üblicherweise sind Speichermedien bei Lieferung bereits partitioniert und for- matiert. In jedem Fall müssen Sie das Speichermedium initialisieren. Für Fragen zur Partitionierung beachten Sie bitte die Hinweise des Herstellers. Bei Bedarf können Sie die Formatierung selbst nachholen: Formatieren –...
  • Seite 141 ADwin Pro I: Digital-IO- und Zählermodule Pro-Storage Rev. A Das Pro-System wird nun gebootet und mehrere Prozesse zur Initiali- sierung des Speichermediums werden übertragen. Einer der Prozesse prüft, ob Pro-Storage-Module in dem System vorhanden sind und zeigt diese bei Choose module in einer Auswahlliste an. Die Module werden anhand der eingestellten Moduladresse unterschieden (siehe „Adres- sen der ADwin-Pro-Module“...
  • Seite 142 ADwin Pro I: Digital-IO- und Zählermodule Pro-Storage Rev. A – Stellen Sie zuerst in der Zeile Number of Files ein, wieviele Dateien (1…10) Sie verwenden möchten. In der Tabelle darüber wird die ent- sprechende Zeilenzahl aktiviert. – Passen Sie bei Bedarf für jede Datei (bis auf FILEINFO.DAT) den Namen und die Dateigröße an.
  • Seite 143 ADwin Pro I: Digital-IO- und Zählermodule Pro-Storage Rev. A Durch die Initialisierung des Speichermediums werden die Informationen zur Dateiverwaltung gespeichert, und zwar doppelt: 1. Vollständig in der FAT: Diese Datei-Informationen werden von DOS / Windows verwendet. 2. Vereinfacht auf dem Sektor 2 und in der Datei FILEINFO.DAT: Diese Informationen werden zur Dateiverwaltung auf dem ADwin- System benutzt.
  • Seite 144 ADwin Pro I: Digital-IO- und Zählermodule Pro-Storage Rev. A Daten zwischen PC und Speichermedium übertragen Das Programm <Pro-Storage.exe> ermöglicht die Datenübertragung vom PC auf ein Speichermedium in einem Pro-Storage Modul und zurück. Vom PC auf das Sie speichern die Daten einer Speichermedium-Datei mit der Schaltfläche Speichermedium (Save Medium File to Disk) auf dem PC.

  • Seite 145: Echtzeituhr Einstellen

    ADwin Pro I: Digital-IO- und Zählermodule Pro-Storage Rev. A Der Balken im Dialog zeigt den Fortschritt des Speicherns an. Nach dem Spei- chern wird der Dialog automatisch geschlossen. Wenn Sie die Datenübertragung mit Cancel unterbrechen, können Sie die Datenübertragung mit der Schaltfläche Save Medium File … erneut starten. Mit der Schaltfläche (Copy Data to Medium File) übertragen Sie Daten Vom Speichermedium auf...
  • Seite 146 ADwin Pro I: Digital-IO- und Zählermodule Pro-Storage Rev. A Speichermedium nutzen Messprozess + Sie können in einem Messprozess das Speichermedium im ADwin-System als Datenprozess Datenlieferant oder als Datenspeicher nutzen. Der Messprozess sollte aber tunlichst nicht selbst auf das Speichermedium zugreifen, damit er in der gewohnten Präzision und Schnelligkeit abläuft.
  • Seite 147 ADwin Pro I: Digital-IO- und Zählermodule Pro-Storage Rev. A Um den Speicherprozess zu verwenden, gehen Sie vor wie folgt: 1. Legen Sie die grundlegenden Parameter fest: Grundparameter klären • Nummer (1…10) der Ziel-Datei Der SP kann nur mit einer der 10 Dateien arbeiten. Der SP ermittelt die Datei-Informationen der Zieldatei nur ein einziges Mal beim Star- ten.
  • Seite 148 ADwin Pro I: Digital-IO- und Zählermodule Pro-Storage Rev. A Speicherprozess startet − Programmieraufwand: Wenn die Nummer der Zieldatei, das Time-Out oder der Schreibmodus geändert werden, muss der SP geändert und daher neu kompiliert werden. − Eventueller Datenverlust: Wenn der MP mehr Daten im FIFO- Feld puffert als noch in die Ziel-Datei passen, gehen diese überzäh- ligen Daten verloren.
  • Seite 149 ADwin Pro I: Digital-IO- und Zählermodule Pro-Storage Rev. A • Status- oder Fehlermeldung des SP: f_cmd[7] 128: Fehler - Speichermedium reagiert nicht inner- halb einer definierten Zeit (time-out). 64: Fehler - Dateiende erreicht während des Beschreibens der Datei. 32: Status - SP wird baldmöglichst beendet (siehe f_cmd[9]) 16: Fehler - Startsektor der Datei ist größer als der Endsektor.

  • Seite 150: Beispiele

    ADwin Pro I: Digital-IO- und Zählermodule Pro-Storage Rev. A Eigener Datenprozess Das vorgestellte Standard-Beispiel ist ein niederpriorer Prozess für das schnelle Speichern von Daten. Auch wenn dieser Prozess Ihre Anforderungen vielleicht nicht ganz erfüllt, empfehlen wir Ihnen, erst praktische Erfahrungen damit zu sammeln, bevor Sie einen eigenen Datenprozess entwickeln.
  • Seite 151 ADwin Pro I: Digital-IO- und Zählermodule Pro-Storage Rev. A Für den Datenaustausch zwischen Datenprozess und Messprozess sowie für den Austausch von Steuer- und Status-Informationen empfehlen wir einen Programmaufbau ähnlich dem Standard-Speicherprozess. ADwin-Pro Hardware, Handbuch April 2015...

  • Seite 152: Pro I: Signalkonditionierungs- Und Schnittstellenmodule

    ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule 5.7 Pro I: Signalkonditionierungs- und Schnittstellenmodule Module zur Beachten Sie bitte, dass Sie ein Signalkonditionierungs-Modul nur in Verbin- Signalkonditionierung dung mit einem analogen Eingangsmodul (Pro-AIn-8/12, Pro-AIn-8/14 oder Pro-AIn-8/16) verwenden können. Modul TC-4 TC-8 TC-16 Revision Funktion Thermoelement-Verstärker...
  • Seite 153 ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Schnittstellen-Module Modul TC-8 ISO Revision Thermoelement- Funktion Schnittstelle B: 250°C … 1820°C E: -200°C…1000°C J: -210°C…1250°C K: -200°C … 1372°C N: -200°C…1300°C R: -50°C … 1768°C S: -50°C … 1768°C T: -270°C … 400°C Genauigkeit in °C Kanäle Seite...
  • Seite 154 ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Modul 232-2 422-2 485-2 232-4 422-4 485-4 Seite Modul LS-2 Revision Funktion Schnittstelle LS-Bus Schnittstellen Bus-Taktrate 5MHz Seite ADwin-Pro Hardware, Handbuch April 2015...
  • Seite 155 ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-TC-4 Rev. A, Pro-TC-8 Rev. A, Pro-TC-16 Rev. A 5.7.1 Pro-TC-4 Rev. A, Pro-TC-8 Rev. A, Pro-TC-16 Rev. A Mit den Modulen Pro-TC-x Rev. A stehen ihnen Thermoelement-Verstärker incl. Kaltstellenkompensation mit 4 (Pro-TC-4), 8 (Pro-TC-8) oder 16 (Pro-TC- 16) Kanälen zur Verfügung.

  • Seite 156: Eingangskanäle

    ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-TC-4 Rev. A, Pro-TC-8 Rev. A, Pro-TC-16 Rev. A Pro-TC-16 Thermo-Element 1 (+) Thermo-Element 1 (-) Thermo-Element 2 (+) Thermo-Element 2 (-) TC-Verst. Thermo-Element 3 (+) Thermo-Element 3 (-) Thermo-Element 4 (+) Thermo-Element 4 (-) Thermo-Element 5 (+) K altstellen- Thermo-Element 5 (-)

  • Seite 157: Programmierung

    ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-TC-4 Rev. A, Pro-TC-8 Rev. A, Pro-TC-16 Rev. A TC8-K AD595 AD595 AD595 AD595 DC/DC-Wandler TC-INPUT MPC506AU AD595 AD595 AD595 AD595 FPGA 1 2 3 4 5 6 7 8 A0 A1 A2 A3 A4 A5 A6 A7 Abb.
  • Seite 158 ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-TC-8 ISO Rev. A 5.7.2 Pro-TC-8 ISO Rev. A Das Modul Pro-TC-8 ISO Rev. A hat 8 Eingänge für Thermoelemente und kann mit den Thermoelement-Typen E, J, K, N, R, S und T betrieben werden. Über Software-Befehle kann die Thermospannung oder Temperatur jedes Kanals separat abgefragt werden.
  • Seite 159 ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-TC-8 ISO Rev. A Offsetdrift ±30ppm/ºC vom Endwert Steckerverbindung Omega Subminiature Connector, Typ SMP Abb. 257 – Pro-TC-8 ISO Rev. A: Spezifikation TC-8-ISO GND OFF GND OFF GND OFF GND OFF GND OFF GND OFF GND OFF GND OFF Abb.

  • Seite 160: Steckerverbindung

    ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-PT100-4 Rev. A, Pro-PT100-8 Rev. A 5.7.3 Pro-PT100-4 Rev. A, Pro-PT100-8 Rev. A Das Verstärkermodul Pro-PT100 Rev. A hat 4 bzw. 8 Eingänge zum Anschluss von Platin-Temperaturfühlern vom Typ Pt 100. Der mögliche Messbereich ist -200°C…+266°C, je nach eingesetztem Temperaturfühler (siehe Datenblätter des Herstellers wie Betatherm, Ephy-Mess, Heraeus, Jomo, Omega, Sensy- con, usw.).
  • Seite 161 ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-PT100-4 Rev. A, Pro-PT100-8 Rev. A Pro-PT100-8 PT100-8 GAIN 1 OFFSET 1 2/4L 132U 132U 118U 132U DC/DC CONVERTER GAIN 2 OFFSET 2 IN 5V OUT ±15V / ±65mA RTD-INPUT 2/4L 132U 132U 118U 132U GAIN 3 OFFSET 3...
  • Seite 162 ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-PT100-4 Rev. A, Pro-PT100-8 Rev. A Pro-PT100-4-D PT100-4 GAIN 1 OFFSET 1 2/4L 132U 132U 118U 132U DC/DC CONVERTER GAIN 2 OFFSET 2 IN 5V OUT ±15V / ±65mA 2/4L 132U 132U 118U 132U GAIN 3 OFFSET 3 2/4L...
  • Seite 163 ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-PT100-4 Rev. A, Pro-PT100-8 Rev. A Messmethoden Sie haben 3 Messmethoden zur Auswahl: 2-Leiter-Messung, 3-Leiter-Mes- sung oder 4-Leiter-Messung. – 2-Leiter-Messung 2-Leiter Achten Sie auf eine sehr kurze und niederohmige Verbindung zwischen dem Pt100-Sensor und dem Moduleingang, weil der Spannungsabfall über die Messleitungen additiv in die gemessene Spannung eingeht.

  • Seite 164: Leiter-Messung

    ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-PT100-4 Rev. A, Pro-PT100-8 Rev. A 4-Leiter – 4-Leiter-Messung Der Spannungsabfall über den Pt100 wird direkt am Platinelement durch die beiden „Sensor“-Eingänge hochohmig abgegriffen. Die Wider- stände der Messleitungen gehen hier nicht mehr in die Messung ein und bedürfen damit auch keiner Kompensation.
  • Seite 165 ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-LPSH-4-FI Rev. A, Pro-LPSH-8-FI Rev. A 5.7.4 Pro-LPSH-4-FI Rev. A, Pro-LPSH-8-FI Rev. A Das Modul Pro-LPSH-4-FI Rev. A besitzt 4 Tiefpassfilter 4. Ordnung mit Sam- ple & Hold-Funktion und Trennverstärkern, das Modul Pro-LPSH-8-FI 8 Tief- passfilter gleicher Art.

  • Seite 166: Pro I: Signalkonditionierungs- Und Schnittstellenmodule Trägermodul Pro-Mb-8 (-D)

    ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Trägermodul Pro-MB-8 (-D) 5.7.5 Trägermodul Pro-MB-8 (-D) MB-8 19MB01 MODULE MODULE OUTPUT INPUT Abb. 274 – Pro-MB-8 Das Modul ADwin-Pro MB-8 ist ein passives Trägermodul zur Aufnahme von bis zu 8 Eingangsmodulen vom Typ 5B (Analog Devices, Burr Brown) oder vom Typ MB (Keithley).
  • Seite 167 ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Trägermodul Pro-MB-8 (-D) Sensor 1 (+) Sensor 1 (-) I/O COM 1 Excitation 1 (+) Excitation 1 (-) I/O COM 2 Sensor 2 (+) Sensor 2 (-) I/O COM 3 Excitation 2 (+) Excitation 2 (-) I/O COM 4 Sensor 3 (+) Sensor 3 (-)
  • Seite 168 ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-CAN Rev. A 5.7.6 Pro-CAN Rev. A Das Modul Pro-CAN besitzt 1 oder 2 CAN-Schnittstellen, jeweils als „high speed“- oder als „low speed“-Variante. Die Bezeichnungen der Modulvarian- ten entnehmen Sie bitte der Tabelle. High speed Low speed 1 CAN-Schnittstelle Pro-CAN-1...
  • Seite 169 ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-CAN Rev. A 2 CAN-Schnittstellen Data CAN- CAN- Trans- controller ceiver (intel 82527) (82C250) EVENT Data CAN- CAN- Trans- controller ceiver (intel 82527) (82C250) EVENT Abb. 279 – Pro-CAN: Blockschaltbild für 2 Schnittstellen Rev. A1 19CAN01 DCP010505BP Intel...
  • Seite 170 ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-CAN Rev. A CAN-1 CAN-2 reserviert reserviert CAN(-) CAN(-) CAN(+) CAN(+) reserviert reserviert reserviert reserviert Anschluss 1.1 (Stecker) Anschluss 1 (Stecker) reserviert reserviert reserviert CAN(-) CAN(+) CAN(+) CAN(-) reserviert reserviert reserviert Anschluss 1.2 (Buchse) Anschluss 2 (Stecker) Abb.

  • Seite 171: Nachricht Übergeben

    ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-CAN Rev. A Jedes Message-Objekt erhält einen Identifier, der die Zuordnung einer Nach- richt zu einem Message-Objekt ermöglicht. In ADbasic übergeben Sie eine Nachricht an ein Message-Objekt über das Nachricht übergeben Feld can_msg, das 8 Datenbytes plus die Anzahl der Datenbytes aufnehmen kann (9 Elemente).
  • Seite 172 ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-CAN Rev. A Nachrichten-ID ID des Message-Objekts …001b …010b …011b …100b 4 (…100b) x: Nachricht wird übernommen 0: Nachricht wird nicht übernommen In diesem Beispiel entscheidet nur der Vergleich des Bits 2 über die Zuord- nung, denn die Bits 3...10 der hier verglichenen Identifier sind identisch (= 0) und die Bits 0 und 1 werden nicht verglichen, weil sie in der globalen Maske auf Null gesetzt sind (= nicht relevant).
  • Seite 173 ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-CAN Rev. A Bereich Befehle Setzen und Lesen von Registern SET_REG, GET_REG Initialisieren von Message Objekten EN_RECEIVE, EN_TRANSMIT Senden und Empfangen von Datensätzen TRANSMIT READ_MSG, READ_MSG_Con Freigeben von Interrupts EN_INTERRUPT Baudrate einstellen SET_CAN_BAUDRATE Die Befehle sind im Handbuch Pro-Software und in der Online-Hilfe erläutert. ADwin-Pro Hardware, Handbuch April 2015...

  • Seite 174: Pro-Feldbus-Module Die Feldbus-Module

    ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-Feldbus-Module 5.7.7 Pro-Feldbus-Module Die Feldbus-Module Pro-PROFI-DP-SL Rev. Pro-PROFI-IRT-Cu/-FO Rev. Pro-Inter-SL Rev. A stellen jeweils eine Feldbus-Schnittstelle mit der Funktionalität eines „Slave“ bereit. Die Module besitzen ein DP-RAM (Dual-Port – Random-Access-Memory) mit einer Größe von 2KiB. Aus Sicht des Anwenders besteht die Kommunikation aus Zugriffen auf dieses DP-RAM, der busspezifische Datenaustausch ist in der Hardware realisiert.

  • Seite 175: Mailbox Ein- Und Ausgang

    ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-Feldbus-Module In diesem Adressbereich werden die Daten für den zyklischen und azyklischen Daten-Eingang / Datenverkehr gespeichert. Die Größe der beiden Teilbereiche wird bei der Ini- Daten-Ausgang tialisierung festgelegt. Die Daten für den zyklischen Datenaustausch liegen am Anfang des jeweiligen Bereichs, die Daten des azyklischen Datenverkehrs schließen sich direkt an.
  • Seite 176 ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-Feldbus-Module Bereich Größe Bedeutung (Byte) Bootloader Versionsnummer 7C0h-7C1h Seriennummer 7C6h-7C9h Hersteller 7CAh-7CBh Kennung des Feldbustyps: 7CCh-7CDh 0001h: Profibus 0010h: Interbus 0089h: Profinet-IRT-Cu 009Dh: Profinet-IRT-FO Software Versionsnummer 7CEh-7CFh Watchdog-Zähler (Zähler wird jede ms erhöht) 7D4h-7D5h Status der LED, Bedeutung hängt vom Feldbus ab: 7DAh-7DFh 1.
  • Seite 177 ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-Feldbus-Module Datenaustausch per Handshake Beim Zugriff auf das DP-RAM muss sichergestellt sein, dass immer nur von einer Seite auf eine Speicherstelle zugegriffen wird. Um dies zu gewährleisten, gibt es ein Handshake-Verfahren zwischen den beiden Seiten Feldbus und Anwender-Programm.

  • Seite 178: Pro I: Signalkonditionierungs- Und Schnittstellenmodule Pro-Feldbus-Module

    ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-Feldbus-Module Programmierung Alle Feldbus-Module werden weitgehend mit den gleichen ADbasic-Befehlen programmiert. Die Programme können daher fast ohne Änderung für unter- schiedliche Feldbus-Module eingesetzt werden. Die Datei <ADwinPro_All.inc> enthält folgende Befehle: Bereich Befehle Initialisierung Init_Slave Zugriffsrecht auf das DP-RAM Ccheck_Access (Handshake)
  • Seite 179 ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-PROFI-DP-SL Rev. A 5.7.8 Pro-PROFI-DP-SL Rev. A Das Modul Pro-PROFI-DP-SL Rev. A stellt eine Profibus-Schnittstelle zur Ver- fügung. Beachten Sie unbedingt die allgemeinen Hinweise zu Feldbusmodulen in Kapitel 5.7.7 “Pro-Feldbus-Module“, Seite 170. Abb. 286 zeigt die Seitenansicht (Platine) und die Frontblende des Moduls Pro-PROFI-DP-SL.

  • Seite 180: Slave Konfigurieren

    ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-PROFI-DP-SL Rev. A Bedeutung ON-L Ein (grün): Das Modul ist online. Aus (rot): Keine Bedeutung. OFF-L Ein (grün): Das Modul ist offline. Aus (rot): Keine Bedeutung. DIAG Feldbus Diagnose: Blinken 1Hz (rot): Ein/Ausgangskonfiguration stimmen nicht mit der Masterkonfiguration überein.

  • Seite 181: Spezifikationen

    ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-PROFI-DP-SL Rev. A Die Konfiguration der Speichergröße muss separat für den Eingangs- und Ausgangsbereich mit den Angaben übereinstimmen, mit der Sie Ihr Modul im Programm mit initialisieren. Sie müssen also die Speichergrö- Init_Slave ßen aller Speichermodule – getrennt nach Ein- und Ausgangsbereich – addie- ren und mit den Angaben in der Initialisierung vergleichen.
  • Seite 182 ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-PROFI-DP-SL Rev. A Unterstützte Baudraten Folgende Baudraten werden vom Modul Pro-PROFI-DP-SL unterstützt: 9,6kBit/s 187,5kBit/s 3MBit/s 19,2kBit/s 500kBit/s 6MBit/s 93,75kBit/s 1,5MBit/s 12MBit/s Unterstützte Dienste Die nachfolgende Tabelle zeigt, welche Dienste das Modul unterstützt und wie es darauf reagiert: Dienst Funktionsbeschreibung...
  • Seite 183 ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-PROFI-IRT-Cu/-FO Rev. A 5.7.9 Pro-PROFI-IRT-Cu/-FO Rev. A Beachten Sie unbedingt die allgemeinen Hinweise zu Feldbusmodulen in Kapitel 5.7.7 “Pro-Feldbus-Module“, Seite 170. Das Modul Pro-PROFI-IRT-Cu/-FO Rev. A stellt eine Profinet-Slave-Schnitt- stellen Profinet IO (Konformitätsklasse C) für taktsynchrone Echtzeit-Kommu- nikation zur Verfügung.
  • Seite 184 ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-PROFI-IRT-Cu/-FO Rev. A Bedeutung Kommunikations-Status: Grün: Das Modul ist online und arbeitet. Grün, blinkt : Das Modul ist online und wartet. Aus: Das Modul ist offline. Modulstatus: Grün: initialisiert, kein Fehler. Grün, blinkt einfach: Diagnosedaten vorhanden. Grün, blinkt doppelt: für Testzwecke.
  • Seite 185 ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-PROFI-IRT-Cu/-FO Rev. A Abb. 295 – Pro-PROFI-IRT-Cu/-FO Rev. A: Buslayout im Konfigurations-Tool Der Speicher eines Slave wird in Bereiche, sogenannte Speichermodule auf- Slave konfigurieren geteilt, von denen drei unterschiedliche Typen verfügbar sind: IN/OUT, INPUT und OUTPUT.
  • Seite 186 ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-Inter-SL Rev. A 5.7.10 Pro-Inter-SL Rev. A Das Modul Pro-Inter-SL Rev. A stellt eine Interbus-Schnittstelle zur Verfügung. Beachten Sie unbedingt die allgemeinen Hinweise zu Feldbusmodulen in Kapitel 5.7.7 “Pro-Feldbus-Module“. Abb. 296 zeigt die Seitenansicht (Platine) und die Frontblende des Moduls Pro-Inter-SL.
  • Seite 187 ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-Inter-SL Rev. A Buskonfiguration kann direkt die Kommunikation gestartet werden. Außerdem stellt der Master fest, um welche Art von Teilnehmern (DIO, PCP; AIN, …) es sich handelt. In Abhängigkeit von der Konfiguration kann das Modul ein digitaler Slave (ID 3) oder ein PCP-Teilnehmer (ID 243) sein.

  • Seite 188: Pro I: Signalkonditionierungs- Und Schnittstellenmodule Pro-Rsxxx Rev. A

    ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-RSxxx Rev. A 5.7.11 Pro-RSxxx Rev. A Das Modul Pro-RSxxx besitzt 2 oder 4 Schnittstellen vom Typ RS-232, RS-422 oder RS-485. Die Bezeichnungen der Modulvarianten entnehmen Sie bitte der Tabelle. RS-232 RS-422 RS-485 2 Schnittstellen Pro-RS232-2 Pro-RS422-2 Pro-RS485-2...

  • Seite 189: Einstellbare Schnittstellen-Parameter

    ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-RSxxx Rev. A Data Carrier Detect Data Set Ready reserviert Rxeceive Data reserviert Request To Send Txransmit Data Signal HIGH Clear To Send Signal LOW Data Terminal Ready reserviert reserviert Ring Indicator Signal GrouND Signal GrouND RS-232 (Stecker) RS-485 (Stecker)
  • Seite 190 ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-RSxxx Rev. A Baudrate Teiler Baudrate Teiler dez. hex. dez. hex. 2304000 19200 0001h 0078h 1152 000 9600 0002h 00F0h 460800 4800 0005h 01E0h 230400 2400 000Ah 03C0h 115200 1200 1920 0014h 0780h 57600 3840 0028h 0F00h...
  • Seite 191 ADwin Pro I: Signalkonditionierungs- und Schnittstellenmodule Pro-LS-2 Rev. A 5.7.12 Pro-LS-2 Rev. A Das Modul Pro-LS-2 Rev. A stellt 2 Schnittstellen für den LS-Bus auf 9-poligen D-Sub-Verbindern (Buchse) zur Verfügung. LS-BUS 19RS23202 LS- PORT FPGA TL16C754 Abb. 303 – Pro-LS-2 Rev. A: Platine und Frontplatte reserviert reserviert...

  • Seite 192: Allgemeine Hinweise

    ADwin Kalibrierung Allgemeine Hinweise 6 Kalibrierung 6.1 Allgemeine Hinweise Die Digital/Analog- (DAC) und Analog/Digitalwandler (ADC) der ADwin-Sys- teme sind werkseitig kalibriert. Entsprechend der Vorschriften zur Einhaltung der Messgenauigkeit für Ihr Anwendungsgebiet sind die Geräte in regelmäßi- gen Abständen zu kalibrieren. Bitte beachten Sie: Bei einigen Modulen können Sie den Ein- oder Ausgangs- Spannungsbereich durch Jumper oder DIL-Schalter umstellen.

  • Seite 193: Berechnungsgrundlagen

    ADwin Kalibrierung Berechnungsgrundlagen 6.2 Berechnungsgrundlagen Die ADwin-Systeme arbeiten bei den analogen Ein- und Ausgängen in der Spannungsbereich Standardeinstellung mit einem Spannungsbereich von -10V…+10V (bipolar ±10V). Die ADwin-Pro-Systeme können zusätzlich per Jumper auf die Spannungs- bereiche -5V…+5V (bipolar ±5V) und 0V…+10V (unipolar ±10V) umgestellt werden.

  • Seite 194: Kalibrierung Die Kalibrierungsschritte

    ADwin Kalibrierung Die Kalibrierungsschritte Die folgenden Gleichungen gelten somit für beide ADC-Typen. Für einen DAC gilt: ⋅ U OUT Digits U LSB U OFF – Digits ------------------------------------------ - U LSB Für einen ADC gilt: – Digits -------------------------------- - U LSB ⋅...
  • Seite 195 ADwin Kalibrierung Die Kalibrierungsschritte Wenn beim Programmstart eine Fehlermeldung auftritt, prüfen Sie bitte, ob auf Ihrem Rechner das Programmpaket installiert ist. .NET Framework 2.0 Beachten Sie: Mit dem nächsten Schritt stoppen Sie alle Prozesse und setzen alle Moduleinstellungen zurück! Stellen Sie die passenden Daten für das zu kalibrierende ADwin-System ein. Mit der Schaltfläche Scan wird eine Verbindung zum ADwin-System aufge- baut und Systeminformationen werden gelesen.

  • Seite 196: Kalibrieren

    ADwin Kalibrierung Die Kalibrierungsschritte Wenn der Menüeintrag Calibration für das gewählte Modul nicht angezeigt wird, ist das angewählte Modul mit Trimmern zu kalibrieren (siehe Kapitel 6.3.2 „Kalibrieren mit Trimmern“). Kalibrieren Schließen Sie das Messgerät und die Referenzspannungsquelle am Modul an. Folgen Sie nun den Anweisungen, die im Eingabefenster auf englisch ange- zeigt werden.

  • Seite 197: Kalibrierung Mit Adbasic-Programmen

    ADwin Kalibrierung Kalibrierung mit ADbasic-Programmen Maximalwert Testwert max. mittl. Testwert Testwert min. Minimalwert Sp a n - Digits dez. 65535 64080 32768 1456 nung Digits hex. FFFFh FA50h 800h 5B0h 16 Bit + 9,9998474V + 9,7778320V + 5V + 0,2221680V : 152,5879µV +10V 12 Bit...
  • Seite 198 ADwin Kalibrierung Kalibrierung mit ADbasic-Programmen AIn 8/16 – AIn 8/16, unipolar unipolar 1. Offset einstellen: • Geben Sie im Parameterfenster für PAR_8 den digitalen Testwert min ein, und bestätigen Sie mit: „Send“ oder [R ETURN • Stellen Sie mit dem Offset-Trimmer (UPO) den Wert für die Spannung ein.

  • Seite 199: Programme Zur Kalibrierung

    ADwin Kalibrierung Programme zur Kalibrierung – AIn F 8/16, AIn F 4/16 AIn F 8/16, AIn F 4/16 1. Offset einstellen: • Geben Sie im Parameterfenster für PAR_8 den digitalen Mittelwert ein, und bestätigen Sie mit: „Send“ oder [R ETURN •...
  • Seite 200 ADwin Kalibrierung Programme zur Kalibrierung Pro AIn 8/16 (ADC) REM Process for the ADwin PRO in order to REM read voltage with an AIN-8/16 module. REM The mean value is calculated in FPAR_1. REM Last modification on August 08, 2000 ur REM Usage of the variables: REM PAR_1 : module address (1 to 255)
  • Seite 201 ADwin Kalibrierung Programme zur Kalibrierung Pro AIn 8/12 (ADC), -Pro AIn 32/12 (ADC) REM Process for the ADwin Pro in order to read a voltage REM with an AIN-8/12 or AIN-32/12 module. REM A mean value is calculated in FPAR_1. REM Last modification on August 08, 2000 ur REM Usage of the variables: REM PAR_1 : module address...
  • Seite 202 ADwin Kalibrierung Programme zur Kalibrierung Pro AIn F-4/16 und 8/16 (ADC) , Pro AIn F-4/12 und 8/12 (ADC) REM Process for the ADwin-Pro in order to read a voltage REM with an AIN-F module. REM A mean value is calculated in FPAR_1 REM Last modification on August 08, 2000 ur REM Usage of the variables: REM PAR_1 : module address...

  • Seite 203: Zubehör

    ADwin Zubehör Zubehör 7 Zubehör 7.1 LEMO-Kabelsätze für ADwin-Pro-Systeme 1-polig Pro-CS-1 4 x Kabel 200 mm (7,8 inch) und 4 x Kabel 400 mm (15,7 inch) Pro-CS-2 4 x Kabel 400 mm (15,7 inch) und 4 x Kabel 800 mm (31,5 inch) Pro-CS-3 4 x Kabel 1000 mm (39,4 inch) und 4 x Kabel 1500 mm (59 inch)

  • Seite 204: Kabel / Klemmblöcke Für Opt-16 Und Tra-16

    ADwin Zubehör Zubehör 7.3 Kabel / Klemmblöcke für OPT-16 und TRA-16 ADwin-Cable-1 Verlängerungskabel 1000 mm geschirmt, für 37-polige DSub-Anschlüsse; eine Seite Buchse, eine Seite Stecker ADwin-Cable-2 Verlängerungskabel 500 mm geschirmt, für 37-polige DSub-Anschlüsse; eine Seite Buchse, eine Seite Stecker ADwin-Cable-3 Verlängerungskabel 250 mm geschirmt, für 37-polige DSub-Anschlüsse;...

  • Seite 205: Anhang

    ADwin Annex Anhang A.1 Baudraten für den CAN-Bus Bei Schnittstellen für den CAN-Bus können folgende Baudraten eingestellt werden: Einstellbare Baudraten [Bit/s] 1000000.0000 888888.8889 800000.0000 727272.7273 666666.6667 615384.6154 571428.5714 533333.3333 500000.0000 470588.2353 444444.4444 421052.6316 400000.0000 380952.3810 363636.3636 347826.0870 333333.3333 320000.0000 307692.3077 296296.2963 285714.2857 266666.6667...
  • Seite 206 ADwin Annex Einstellbare Baudraten [Bit/s] 19851.1166 19753.0864 19704.4335 19656.0197 19607.8431 19512.1951 19323.6715 19230.7692 19138.7560 19047.6190 18912.5296 18867.9245 18823.5294 18648.0186 18604.6512 18518.5185 18433.1797 18390.8046 18306.6362 18181.8182 18140.5896 18099.5475 18018.0180 17857.1429 17777.7778 17738.3592 17582.4176 17543.8596 17429.1939 17391.3043 17316.0173 17241.3793 17204.3011 17094.0171 17021.2766 16949.1525 16913.3192 16842.1053...
  • Seite 207 ADwin Annex Einstellbare Baudraten [Bit/s] 8695.6522 8658.0087 8648.6486 8620.6897 8602.1505 8592.9108 8556.1497 8547.0085 8510.6383 8483.5631 8474.5763 8465.6085 8456.6596 8421.0526 8403.3613 8385.7442 8333.3333 8281.5735 8264.4628 8255.9340 8230.4527 8205.1282 8196.7213 8163.2653 8130.0813 8113.5903 8105.3698 8097.1660 8088.9788 8080.8081 8064.5161 8000.0000 7976.0718 7944.3893 7936.5079 7905.1383 7843.1373 7812.5000...

  • Seite 208: A.2 Alphabetische Liste Der Module
