Pro I: Analoge Eingangsmodule
Pro-AIn-8/16 Rev. A
36
5.3.8 Pro-AIn-8/16 Rev. A
Zu diesem Modul gibt es das verbesserte Nachfolgermodul
Rev. C
(siehe
Seite
41).
Das analoge Eingangsmodul Pro-AIn-8/16 Rev. A besitzt einen 16 Bit-ADC
und 8 differentielle Eingänge. Das Modul kann mit Verstärkern, Filtern, Ther-
moelementen und PTC-Modulen kombiniert werden.
Für die Eingänge sind folgende Steckverbindungen verfügbar:
– Pro-AIn-8/16: geschirmte LEMO-Buchsen, CAMAC Europanorm.
– Pro-AIn-8/16-D: D-Sub-Buchse 37-polig.
Der Eingangs-Spannungsbereich des ADC lässt sich mit Hilfe von Jumpern
einstellen (siehe unten).
1
100k
100k
MUX
2
100k
100k
8
100k
100k
Abb. 59 –
Eingangskanäle
Auflösung
Wandlungszeit
Abtastrate
1 Kanal kontinuierlich
mehrere Kanäle
gemultiplext
diskontinuierlich
Messbereich
Genauigkeit
INL
DNL
Eingangswiderstand
Spannungsfestigkeit
Offsetfehler
Offsetdrift
Steckerverbindung

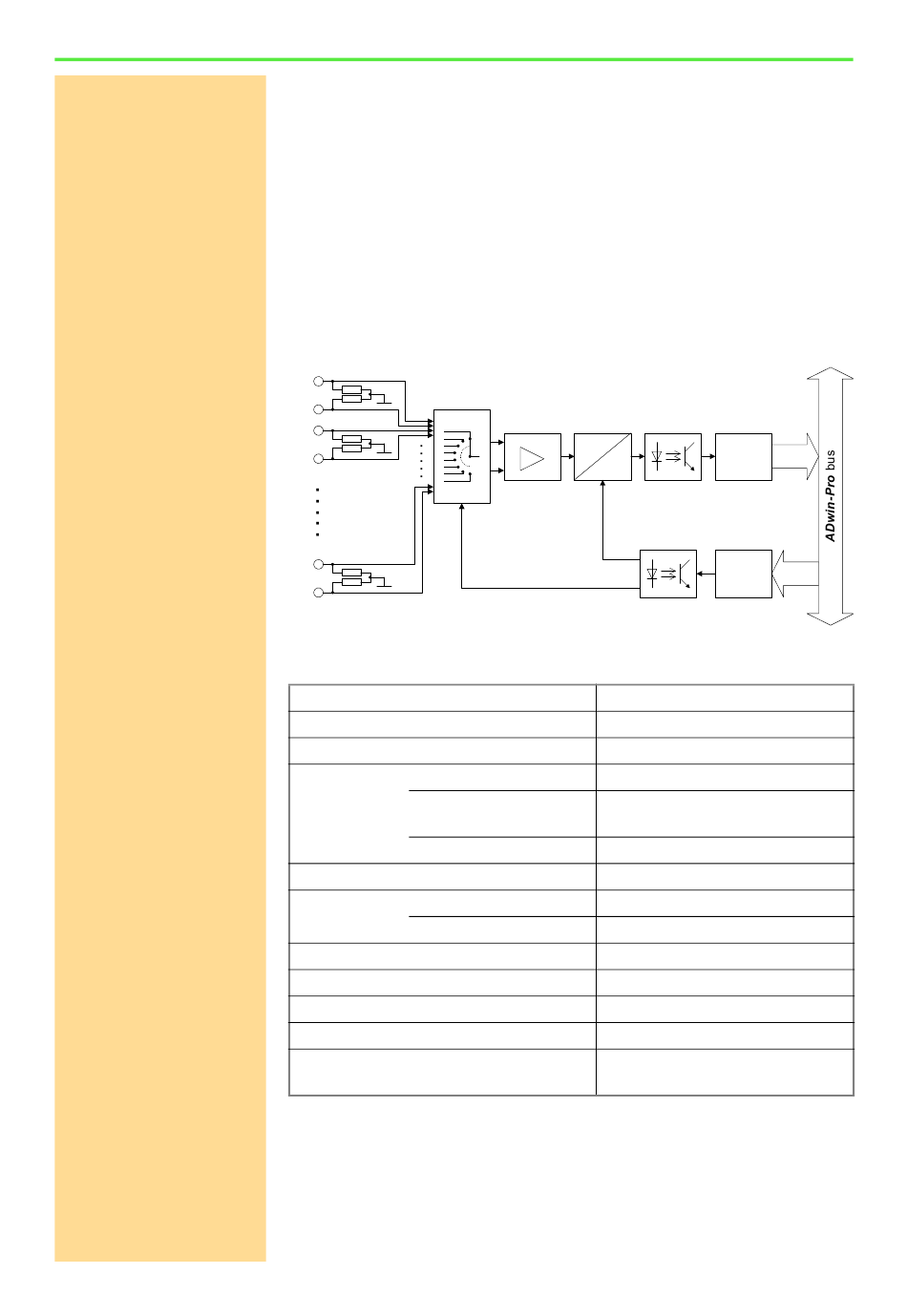

Abb. 60 –
InAmp
A
+
D
-
Pro-AIn-8/16 Rev.
A: Blockschaltbild
8 differentiell über Multiplexer
16 Bit
max. 10µs
max. 100ksps
max. 66ksps
max. 50ksps
0...10V, ±5V, ±10V
max. ±3 LSB
max. +3, -2 LSB
100kΩ, ±2%
±35V
abgleichbar
±30ppm/ºC vom Endwert
8 LEMO-Buchsen
optional: 37-polige D-Sub-Buchse
Pro-AIn-8/16 Rev.
A: Spezifikation
ADwin-Pro Hardware, Handbuch April 2015
ADwin
Pro-AIn-8/16
Data
Data
Register
(ser./par. conv.)
Address
Addr.
Decoder
