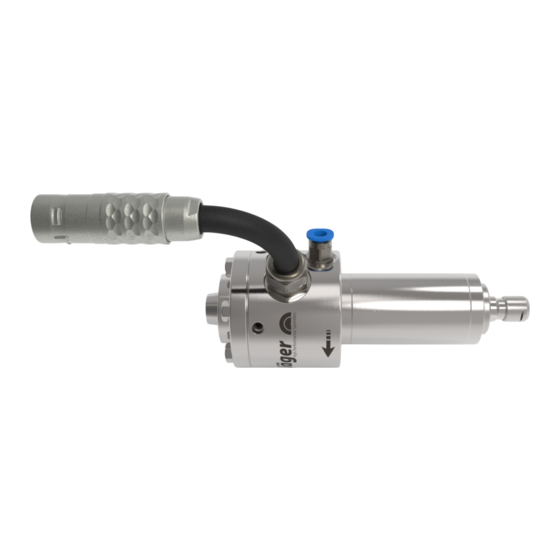

- Seite 1 Handbuch S33-M110.01 S26 Schnellfrequenzspindel Manueller Werkzeugwechsel...
- Seite 2 Kennzeichnung der SF-Spindel Spindeltyp Artikel-Nr. Serien-Nr. Spindeltyp Artikel-Nr..Serien-Nr. Pmax S6-60% S1-100% Nenndrehzahl Leistungsdaten Da wir unsere SF-Spindeln stets auf dem neusten Stand der technischen Ent- wicklung halten, behalten wir uns technische Änderungen und Abweichun- gen gegenüber der im Handbuch beschriebenen Ausführung vor. Die Texte dieses Handbuchs wurden mit größter Sorgfalt erarbeitet.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis: Original-Handbuch 8.4.1 Rundlauf neu justieren ........ 26 Vorabinformation 4 Durchmesser Medienzuleitung........ 26 Zweck des Handbuches ............ 4 Druckluft ................ 27 Erläuterung der Symbole.......... 4 8.6.1 Luftreinheitsklassen (ISO 8573-1) .... 27 Transport und Verpackung 5 8.6.2 Sperrluft einstellen.......... 27 Lieferumfang der SF-Spindel........... 5 Inbetriebnahme 28 2.1.1 Optionales Zubehör.......... -
Seite 4: Vorabinformation
Vorabinformation Vorabinformation Die Schnellfrequenzspindel (SF-Spindel) ist ein hochwertiges Präzisionswerk- zeug für die Hochgeschwindigkeitsbearbeitung. Zweck des Handbuches Das Handbuch ist ein wichtiger Bestandteil der SF-Spindel. Ü Bewahre das Handbuch sorgfältig auf. Ü Stelle das Handbuch allen mit der SF-Spindel betrauten Personen zur Ver- fügung. -
Seite 5: Transport Und Verpackung
Transport und Verpackung Transport und Verpackung Vermeide beim Transport starke Erschütterungen oder Stöße, da diese die Ku- gellager der SF-Spindel beschädigen könnten. Ü Jede Beschädigung mindert die Genauigkeit der SF-Spindel. Ü Jede Beschädigung schränkt die Funktion der SF-Spindel ein. Ü Jede Beschädigung verringert die Lebensdauer der SF-Spindel. -
Seite 6: Verpackung Der Sf-Spindel
Bestimmungsgemäße Verwendung Verpackung der SF-Spindel Alle Materialien der Transportverpackung können in einer entsprechenden Entsorgungsanlage recycelt werden Bestimmungsgemäße Verwendung Die SF-Spindel ist im Sinne der Maschinenrichtlinie eine „unvollständige Ma- schine“ und kann allein für sich genommen keine Funktion erfüllen. Die SF- Spindel kann nur zusammen mit einer Werkzeugmaschine und einem Fre- quenzumformer betrieben werden. -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Die Schnellfrequenzspindel wurde nach anerkannten Regeln der Technik ge- baut und ist betriebssicher. Von der SF-Spindel können aber Gefahren ausgehen, wenn sie: Von unausgebildetem Personal eingebaut wird. Unsachgemäß eingesetzt wird. Nicht bestimmungsgemäß eingesetzt wird. Die Schnellfrequenzspindel darf nur von Fachpersonal eingebaut, in Betrieb genommen und gewartet werden. -
Seite 8: Sicherheitsbewusstes Arbeiten
Sicherheitshinweise Hinweis. Nicht die SF-Spindel beschädigen. Jede Beschädigung mindert die Genauigkeit der SF-Spindel. Jede Beschädigung schränkt die Funktion der SF-Spindel ein. Jede Beschädigung verringert die Lebensdauer der SF-Spindel. Sicherheitsbewusstes Arbeiten Beachte alle im Handbuch aufgeführten Sicherheitshinweise, die bestehen- den nationalen Vorschriften zur Unfallverhütung (UVV) sowie die vorhande- nen innerbetrieblichen Arbeits-, Betriebs- und Sicherheitsvorschriften. -
Seite 9: Stillsetzen Der Sf Spindel
Sicherheitshinweise Ü Treffe je nach Art der Bearbeitung, des zu bearbeitenden Werkstoffes und des gewählten Werkzeuges geeignete Spritzschutzmaßnahmen. Ä Beachte das Handbuch der Maschine, in welche die SF Spindel einge- baut wird. Ü Erfrage die maximalen Umfangsgeschwindigkeiten der eingesetzten Werk- zeuge bei dem Werkzeuglieferanten. -
Seite 10: Umbau Und Reparatur
Technische Beschreibung Umbau und Reparatur Umbau oder Veränderungen der SF-Spindel sind nur nach vorheriger Abspra- che mit der Nakanishi Jaeger GmbH zulässig. Nur die im Kapitel „Service und Reparatur 36]“ aufgeführten Servicepartner dürfen die SF-Spindel öffnen und reparieren. Nur zugelassenes Zubehör ist auf Betriebssicherheit und Funktion geprüft. Unzulässige Betriebsweisen Die Schnellfrequenzspindel ist nur bei bestimmungsgemäßer Verwendung betriebssicher. -
Seite 11: Kühlung
Technische Beschreibung Der FU erkennt - je nach Ausführung – die nachfolgenden Betriebszustände der SF-Spindel: SF-Spindel dreht. SF-Spindel zu heiß. SF-Spindel steht etc. Der FU gibt die Betriebszustände der SF-Spindel an die Steuerung der Maschi- ne weiter. Hinweis: Schutz durch trennen des elektrischen Anschlusses. Der Anschluss der SF-Spindel ist mit einer Sicherheitsfunktion ausgerüstet. - Seite 12 Technische Daten Technische Daten Lager Hybridkugellager (Stück) Lebensdauer-Fettschmierung wartungsfrei Leistungswerte Pmax./5s S6-60% S1-100% Druckluftgekühlt Nennleistung 0,25 0,23 [kW] Drehmoment 0,039 0,037 0,033 [Nm] Spannung Strom Motordaten 3-phasiger Asynchronantrieb Motortechnologie (bürsten- und sensorlos) Frequenz 1.667 HZ Motorpolzahl (Paare) Nenndrehzahl 100.000 rpm Beschleunigungs- /Bremswert 10 000 rpm Pro Sekunde...
-
Seite 13: Technische Daten Abmessungen
Technische Daten Rechtslauf Gerätestecker 8-pol Metall Gewicht (ohne Kegel) ~ 1,3 kg Rundlauf Innenkegel < 1 µ Abmessungen Artikel-Nr. 10501004, Revision 03 13 ( 40 ) -
Seite 14: Motordaten
Technische Daten Motordaten Die Leistungen (S1, S6, S2) gel- Spindel Kennlinie KL 1022 ten für sinusförmige Ströme Motortechnologie AC-Motor und sinusförmige Spannun- gen. Motortyp ACM 26/15/30-2E Die Leistungswerte der SF- Nennleistung 0,2 kW Spindel hängen vom einge- setzten FU ab und können von Nenndrehzahl 100.000 rpm den angegebenen Werten ab-... -
Seite 15: Leistungsdiagramm
Technische Daten Anmerkung zum Betrieb an statischen Frequenzumrichtern. Bei Frequenzumrichterbetrieb muss die effektive Grundwellenspannung der angegebenen Motorspannung entsprechen. Die gemessenen Ströme können aufgrund des Oberwellenanteils größer als die angegebenen Werte sein. 6.2.1 Leistungsdiagramm Hinweis: Funktion gewährleisten. Die SF‑Spindel wird mit Hilfe der durchströmenden Sperrluft gekühlt. Schalte die Sperrluft immer ein, sobald die Maschine in Betrieb ist. -
Seite 16: Leerzeile
Technische Daten Parameter Bedeutung Wert Einheit p0304 Bemessungsspannung (Phase-Phase) Vrms p0305 Bemessungsstrom Arms p0307 Bemessungsleistung 0,188 p0308 Bemessungsleistungsfaktor 0,74 cos φ p0310 Bemessungsfrequenz 1.000 p0311 Bemessungsdrehzahl 57.949 Bemessungsverlustleistung Nenndrehzahl 100.000 p0312 Bemessungsdrehmoment 0,031 p0314 Motorpolzahl (Paare) p0320 Bemessungmagnetisierungstrom Arms p0322 Maximaldrehzahl 100.000 p0326... - Seite 17 Technische Daten Parameter Bedeutung Wert Einheit Entsättigungsdrehzahl 96.600 Hauptinduktivität bei Maximaldrehzahl 0,923 Sättigungsfaktor Kippmomentreduktionsfaktor 72,88 (**) Zusatzparameter Heidenhain Artikel-Nr. 10501004, Revision 03 17 ( 40 )
-
Seite 18: Schaltplan
Technische Daten Schaltplan Hinweis: Nicht die werksseitige Belegung ändern. Jede Veränderung kann Überspannungen an den elektrischen Bauteilen (z. B. PTC, Feldplatte) verursachen. Kabelstecker S26 Spindel male cable connector S26 spindle Stator 0,75mm² 0,2mm² 0,75mm² 0,2mm² 0,75mm² 0,2mm² 0,75mm² gn,ge 0,75mm² gn,ge 0,14mm²... -
Seite 19: Motorschutz Ptc 100° C
Technische Daten Motorschutz PTC 100° C Kaltleiter mit Schutzisolierung Kennlinien der Nennansprechtemperaturen 90 °C bis 160 °C nach DIN VDE V 0898-1-401. Technische Daten M135 = 0 … 40° C) V Max. Betriebsspannung 30 V – 25 K…T + 15 K) V Max. -
Seite 20: Drehzahlgeber (Digitale Feldplatte)
Technische Daten Drehzahlgeber (Digitale Feldplatte) Für eine störungsfreie Auswertung ist eine gute Verdrahtung notwendig. Ü Verwende verdrillte und abgeschirmte Leitungen. Ü Schließe die SF-Spindel mit unten gezeigtem Anschlussbeispiel an. Hinweis: Widerstand (Rx). Falls in dem Auswertegerät (FU) bereits der Widerstand (Rx*) integriert ist: Schließe nur Signal und Masse an. -
Seite 21: Luftschallemissionen
Technische Daten Luftschallemissionen ACHTUNG: Lärm beeinträchtigt die Gesundheit. Betreibe die SF-Spindel nur mit einem Gehörschutz. Artikel-Nr. 10501004, Revision 03 21 ( 40 ) -
Seite 22: Betriebsort
Betriebsort Betriebsort GEFAHR: Durch weggeschleuderte Teile. Wird die SF-Spindel falsch befestigt, kann sie sich bei Betrieb lösen und durch die entstehenden Kräfte weggeschleudert werden. Spanne die SF-Spindel fest ein. WARNUNG: Verletzungsgefahr durch weggeschleuderte Teile. Die SF-Spindel arbeitet mit hohen Drehzahlen, durch die Späne mit großer Wucht weggeschleudert werden. -
Seite 23: Installation
Installation Installation Vor der Installation: Ü Überprüfe die SF-Spindel auf Vollständigkeit und auf Schäden. Falls die SF-Spindel länger eingelagert wurde: Ü Führe alle im Kapitel Inbetriebnahme nach Lagerung aufgeführten Schritte aus. Drehmomentstütze GEFAHR: Durch abgerissene Kabel und Leitungen. Bei Rotation der SF-Spindel können Stromkabel und Medienzuleitungen ab- reißen und herumgeschleudert werden. -
Seite 24: Sf-Spindel Installieren
Installation SF-Spindel installieren Führe folgende Schritte der Reihenfolge nach aus, um die SF-Spindel zu instal- lieren: Ü Entferne die Verschlussstopfen, die die Anschlüsse beim Transport vor Be- schädigung und Verunreinigung schützen. Ü Montiere anstelle dieser Verschlussstopfen die passenden Schlauchver- schraubungen. Ü... -
Seite 25: Rundlauf Einstellen
Installation Rundlauf einstellen Der Rundlauf der SF-Spindel ist bereits ab Werk vor eingestellt. Schnellfrequenzspindel Innenkegel der Welle Radiale Einstellschrauben (4 x ISO 4026-M5x8) Axiale Klemmschrauben (6 x ISO 4017-M5x16) Adapterkegel Messuhr Falls der Rundlauf neu eingestellt werden muss gehe wie folgt vor: Ü... -
Seite 26: Rundlauf Neu Justieren
Installation 8.4.1 Rundlauf neu justieren Ü Lockere die axialen Klemmschrauben. Ü Drehe die SF-Spindel von Hand um 360°. Ä Rundlauffehler erfassen. Ü Stelle den Rundlauf der SF-Spindel mit Hilfe der radialen Einstellschrauben neu ein. Ü Ziehe die axialen Klemmschrauben über Kreuz fest. Ä... -
Seite 27: Druckluft
Installation Druckluft 8.6.1 Luftreinheitsklassen (ISO 8573-1) Klasse 3 Feste Verunreinigungen Filtergrad besser 5 µm für Feststoffe Klasse 4 Wassergehalt max. Drucktaupunkt +3 °C Klasse 3 Gesamtölgehalt max. Ölgehalt 1 mg/m 8.6.2 Sperrluft einstellen Für die Vorgabe der Luftquali- Der Einstellwert für die Sperrluft ist von Schlauchdurchmesser und Schlauch- tät siehe Kapitel „Luftrein- länge abhängig. -
Seite 28: Inbetriebnahme
Inbetriebnahme Inbetriebnahme GEFAHR: Durch weggeschleuderte Teile. Bei falsch gewählter Drehzahl können die SF-Spindel oder das Werkzeug zer- stört werden und deren Bruchstücke weggeschleudert werden. Beachte die maximale Drehzahl für das gewählte Werkzeug. Beachte die maximale Drehzahl der SF-Spindel. Die max. zulässige Drehzahl der SF-Spindel für Inbetriebnahme / Bearbei- tung ist immer die niedrigste angegebene Drehzahl. -
Seite 29: Täglicher Start
Inbetriebnahme Täglicher Start Gehe wie folgt vor, um die Fettschmierung der Lagerung vorzuwärmen und zu schonen: Ü Betreibe die SF-Spindel bei gespanntem Werkzeug (ohne Bearbeitung). Ä Ca. 2 Minuten. Ä Mit maximal 50 % der maximal zulässigen Drehzahl. (Siehe Kapitel Inbetriebnahme 28]) Die SF-Spindel erreicht dadurch ihre Betriebstemperatur. -
Seite 30: Werkzeugwechsel
Werkzeugwechsel Werkzeugwechsel ACHTUNG: Einzugsgefahr durch drehende Welle. Falls sich die Welle noch dreht, können die Finger und die Hand eingezogen und gequetscht werden. Werkzeug nur wechseln, wenn die Welle stillsteht. Hinweis: Funktion gewährleisten. Betreibe die SF Spindel nie ohne einen eingespannten Werkzeugschaft. Ohne eingespannten Werkzeugschaft wird: Das Spannsystem durch die Fliehkräfte beschädigt. -
Seite 31: Maximale Anzugsmomente
Werkzeugwechsel Hinweis: Funktion gewährleisten. Jede Verunreinigung beschädigt Spannzange, Spannmutter, Werkzeugauf- nahme… Dadurch ist die Funktion der SF-Spindel nicht mehr gewährleistet. Reinige die Spannzange. Reinige die Spannmutter. Reinige das Gewinde der Welle. Reinige den Innenkegel der Welle. Ü Fette das Gewinde der Spannmutter leicht ein. Ü... -
Seite 32: Werkzeuge Zur Hsc-Bearbeitung
Werkzeuge zur HSC-Bearbeitung Werkzeuge zur HSC-Bearbeitung GEFAHR: Durch weggeschleuderte Teile. Bei falscher Drehrichtung wird bei Belastung das Werkzeug beschädigt. Durch die Fliehkräfte wird das angebrochene Teilstück weggeschleudert. Verwende nur Werkzeuge mit der passenden Drehrichtung zur SF-Spin- del. GEFAHR: Durch weggeschleuderte Teile. Bei falsch gewählter Drehzahl können die SF-Spindel oder das Werkzeug zer- stört werden und deren Bruchstücke weggeschleudert werden. -
Seite 33: Wartung
Wartung Wartung Nur Fachpersonal darf die Spindel warten. Die SF-Spindel muss vor jeder Wartungsarbeit stillgesetzt werden. Ü Stelle sicher, dass die Welle der SF-Spindel absolut stillsteht. Ü Lies vor der durchzuführenden Arbeit das zu dieser Arbeit gehörende Kapi- tel im Handbuch noch einmal sorgfältig durch. Ü... -
Seite 34: Bei Jedem Werkzeugwechsel
Wartung 12.2.2 Bei jedem Werkzeugwechsel Ü Stelle sicher, dass Werkzeugaufnahme und Werkzeugschaft sauber sind. Ä Entferne alle evtl. anhaftende Verunreinigungen. 12.2.3 Bei jedem Spannmittelwechsel Ü Reinige den Innenkegel der Welle der SF-Spindel. Der Innenkegel muss frei von Spänen und Verunreinigungen sein. Ü... -
Seite 35: Demontage
Demontage Demontage Um die SF-Spindel auszubauen, gehe wie folgt vor: Ü Schalte die Energiezufuhr (Strom) vollständig ab. Ü Schalte die Medienzufuhr (Luft und Flüssigkeit) vollständig ab. Ü Stelle sicher, dass die Welle der SF-Spindel absolut stillsteht. Ü Entferne alle Anschlüsse von der SF-Spindel. Ü... -
Seite 36: Service & Reparatur
Service & Reparatur Service & Reparatur GEFAHR: Elektrischer Schlag. Elektrischer Schlag kann zu schweren Verbrennungen und lebensgefährli- chen Verletzungen führen. Schließe Gefährdungen durch die elektrische Energie aus (Einzelheiten siehe z. B. in den Vorschriften des VDE und der örtlichen Energieversorgungsunter- nehmen). -
Seite 37: Betriebsstörungen
Service & Reparatur 14.2 Betriebsstörungen Anhand der nachfolgenden Aufstellung können Störungen schnell untersucht und behoben werden. SF-Spindel dreht nicht Ursache Störungsbehebung Prüfe den Frequenzumrichter (FU). Prüfe die Maschine. Keine Prüfe alle elektrischen Anschlüsse Stromversorgung Prüfe alle Leitungen im Motorkabel. Betätige den Start/Reset-Knopf. Warte, bis die SF-Spindel abgekühlt ist. - Seite 38 Service & Reparatur SF-Spindel wird laut Ursache Störungsbehebung Verwende nur gewuchtete Werkzeuge. (Siehe auch Kapitel „Werkzeuge zur HSC-Bearbeitung [} 32]“.) Werkzeug ungeeignet Prüfe das Werkzeug auf Beschädigung. Tausche beschädigtes Werkzeug aus. SF-Spindel nicht rund Verwende nur Spindelträger aus dem Originalzubehör gespannt oder ver- oder Spindelträger, die nach den Toleranzangaben der spannt kanishi Jaeger GmbH...
-
Seite 39: Einbauerklärung
D-61239 Ober-Mörlen Tel. +49 (0) 60029123 -0 erklärt hiermit, dass folgendes Produkt, Produkt Schnellfrequenzspindel S33-M110.01 S26 Serien-Nr. Siehe letzte Seite des Handbuches soweit es vom Lieferumfang her möglich ist, den grundlegenden Anforderun- gen der Maschinenrichtlinie 2006/42/EG entspricht. Abschnitte, der Maschinenrichtlinie, die angewendet wurden: 1.1.1; 1.1.2;... - Seite 40 Nakanishi Jaeger GmbH Siemensstraße 8 61239 Ober-Mörlen GERMANY Nakanishi Jaeger YouTube channel Scanne diesen QR-Code mit einem be- +49 (0)6002-9123-0 liebigen QR-Code Scanner. sales@nakanishi-jaeger.com www.nakanishi-jaeger.com Serien-Nr. S33-M110.01 S26 Artikel-Nr. 10501004 Revision Datum 01.09.2023 Sprache...
