Gehäuse für das ADwin-Pro-System
Gehäuse für das ADwin-Pro-System
Pro „backmounted" mit
15 Steckplätzen
6
Auf der Gehäuserückseite befindet sich über dem Netzstecker ein Aufkleber
mit der Revisionsbezeichnung des Gehäuses:
Revision
Ausgabe
A
1997
B1
Sep. 1999
B2
Jun. 2003 Interner Aufbau erneuert, Funktion unverändert
B3
Nov. 2003 Verschiedene Verbesserungen
B6
Apr. 2015 Stecker Stromversorgung geändert
4.3 ADwin-Pro-BM
Das Gehäuse ADwin-Pro-BM entspricht vollständig dem Standardgehäuse
ADwin-Pro, aber die Module werden auf der Rückseite eingesteckt (BM = back
mounted).
POWER
ON
230V
1
2
3
115 / 230 VAC
GND

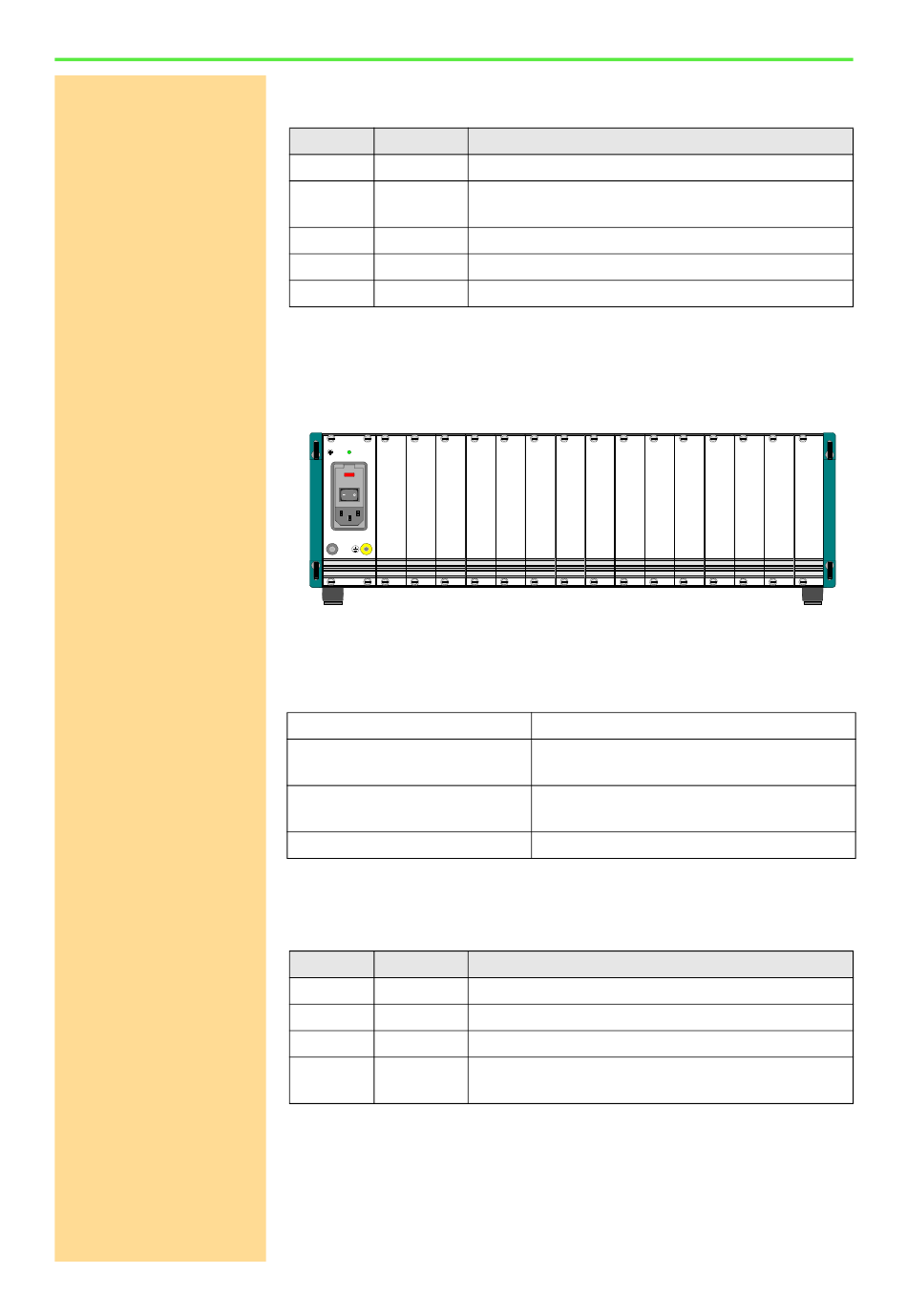

Abb. 5 – Gehäuse ADwin-Pro I-BM (Rückseite)
Die Gerätesicherung befindet sich in einem Einschub im Netzteil, oberhalb der
Buchse für den Netzstecker.
Anzahl Steckplätze
Außenabmessungen (L × B × H)
Einschubbereich (B × H)
Netzteil
Sicherung
Abb. 6 – Gehäuse ADwin-Pro-BM: Spezifikation
Auf der Gehäuserückseite befindet sich über dem Netzstecker ein Aufkleber
mit der Revisionsbezeichnung des Gehäuses:
Revision
Ausgabe
A
1997
B1
Sep. 1999 Protoyp (firmenintern, keine Auslieferung)
B2
Jun. 2003 Interner Aufbau erneuert, Funktion unverändert
B3
Nov. 2003
Änderung zur Vorgänger-Version
Erst-Version.
Protoyp
(firmenintern, keine Auslieferung)
4
5
6
7
8
9
16
336mm × 447,5mm × 146mm (mit Füßen)
84 TE × 3 HE
min. 70W, 100...240VAC bei 50/60Hz
Schaltnetzteil
5A, träge
Änderung zur Vorgänger-Version
Erst-Version mit Linear-Netzteil.
Neues Netzteil (Schaltnetzteil) mit automatischer
Spannungsanpassung.
ADwin-Pro Hardware, Handbuch April 2015
ADwin
10
11 12 13
14
15
