Pro I: Signalkonditionierungs- und Schnittstellenmodule
Pro-RSxxx Rev. A
184
5.7.11 Pro-RSxxx Rev. A
Das Modul Pro-RSxxx besitzt 2 oder 4 Schnittstellen vom Typ RS-232, RS-422
oder RS-485. Die Bezeichnungen der Modulvarianten entnehmen Sie bitte der
Tabelle.
2 Schnittstellen
4 Schnittstellen
Alle Modulvarianten der RSxxx-y-Module sind mit dem Controller „Quad Uni-
versal Asynchronous Receiver/Transmitter" (UART) vom Typ TL16C754 der
®
Firma Texas Intruments
Schnittstellen beruhen auf diesem Controller.
Der physikalische Unterschied zwischen den Schnittstellen-Typen liegt in den
Pegeln der Signale, die auf dem „Bus" durch entsprechende Treiber-Bausteine
bereitgestellt werden.
Ein Modul Pro-RS-xxx-4 mit 4 seriellen Schnittstellen benötigt 2 Moduladres-
sen. Daher wird zusätzlich zu der manuell eingestellten Basisadresse automa-
tisch die Moduladresse+1 belegt (Moduladresse einstellen: siehe
Das Modul wird per Software ausschließlich mit der Basisadresse angespro-
chen.
Die Beschreibung ist in folgende Abschnitte gegliedert:
–
Hardware
–
Einstellbare Schnittstellen-Parameter
–
Modul-Revisionen
–
Programmierung
Hardware
Nachfolgend sind Frontplatten ud Pin-Belegungen der Module Pro-RS232-x,
Pro-RS422-x und Pro-RS485-x gezeigt.
RS232-4
RS-232-2
SERIAL PORT
SERIAL PORT
1
3
1
2
4
2

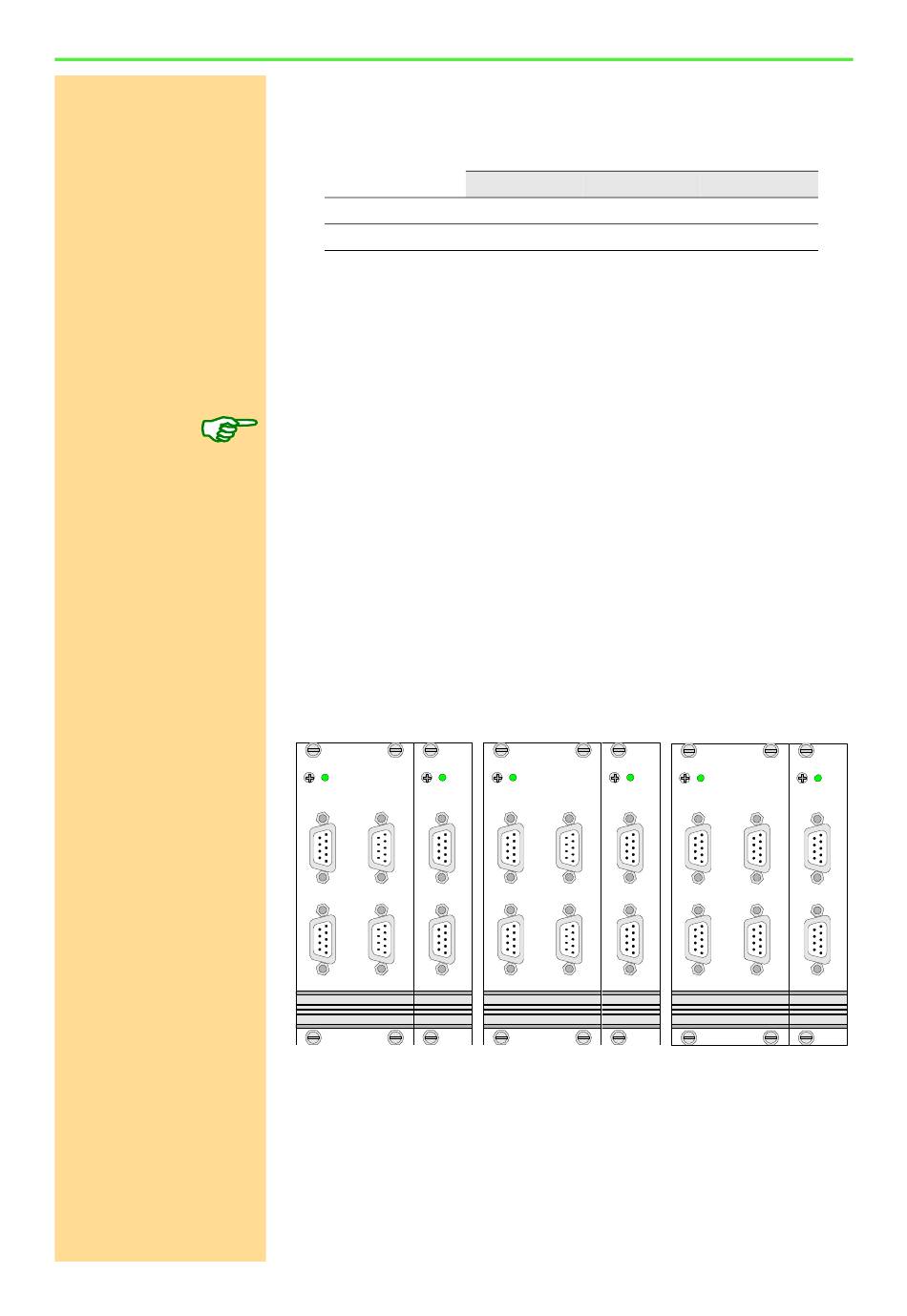

Abb. 300 – Pro-RSxxx: Frontplatten
RS-232
RS-422
Pro-RS232-2
Pro-RS422-2
Pro-RS232-4
Pro-RS422-4
bestückt. Die Funktionalität und Programmierung der
RS485-4
RS-485-2
SERIAL PORT
SERIAL PORT
1
3
2
4
ADwin-Pro Hardware, Handbuch April 2015
ADwin
RS-485
Pro-RS485-2
Pro-RS485-4
Seite
RS422-4
RS-422-2
SERIAL PORT
SERIAL PORT
1
1
3
2
2
4
10).
