Pro I: Signalkonditionierungs- und Schnittstellenmodule
Pro-TC-8 ISO Rev. A
154
5.7.2 Pro-TC-8 ISO Rev. A
Das Modul
Pro-TC-8 ISO Rev. A
kann mit den Thermoelement-Typen E, J, K, N, R, S und T betrieben werden.
Über Software-Befehle kann die Thermospannung oder Temperatur jedes
Kanals separat abgefragt werden.
Jeder Eingang ist mit einem separaten ADC ausgerüstet. Das Modul hat eine
gemeinsame Kaltstellenkompensation für alle Temperatureingänge.
Über die Position der Steckbrücken (Jumper, siehe
jeden Kanal getrennt die Kanaltrennung eingestellt:
– Position rechts: Die Potentiale eines Eingangs sind voneinander
getrennt (Voreinstellung).
– Position links: Der negative Eingang ist mit Erde verbunden.
Die Signalerfassung an den ADC erfolgt mit einer schrittweise einstellbaren
Abtastrate. Sobald per Software ein Messwert abgefragt wird, berechnet das
Modul aus dem zuletzt erfassten Messsignal die Thermospannung oder den
Temperaturwert in Grad Celsius oder in Grad Fahrenheit. Die Berechnung
basiert auf der Grundwertreihe der Norm IEC 584-1.
Die Eingänge haben einen Butterworth-Filter mit 5Hz als Tiefpass. Das Modul
kann auch ohne Tiefpass bestellt werden.
Die Kalibrierung des Moduls erfolgt beim Hersteller. Senden Sie das Modul
hierzu an die Lieferanschrift auf der Rückseite der Titelseite.
Kaltstellenerfassung
υ
J1
1
OFF PE
J2
2
OFF PE
J8
8
OFF PE

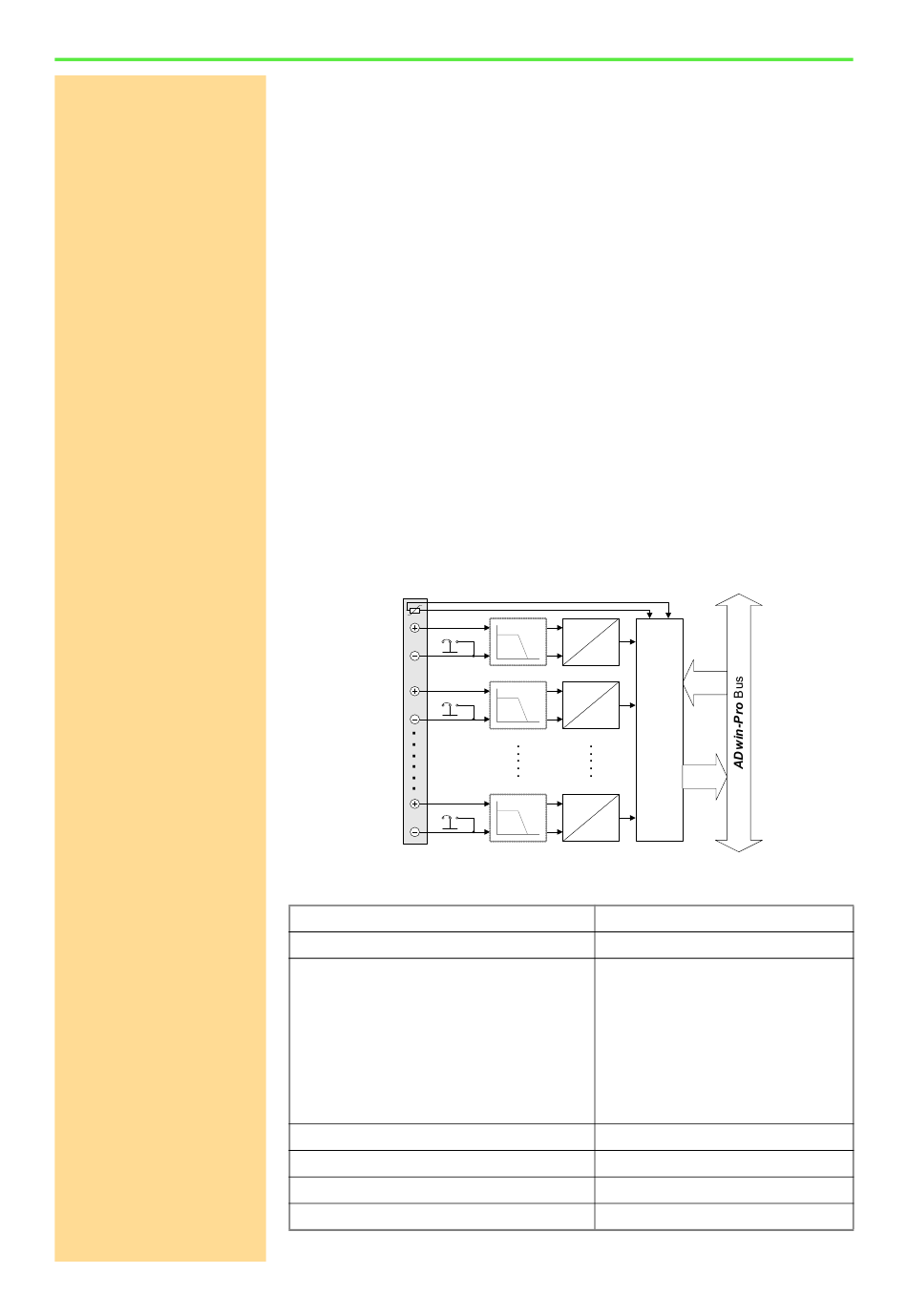

Abb. 256 – Pro-TC-8 ISO Rev. A: Blockschaltbild
Eingangskanäle
Abtastrate
Thermoelement-Typen, Messbereiche
und Genauigkeit
Auflösung
Eingangswiderstand
Eingangsfilter
Spannungsfestigkeit
Abb. 257 –
hat 8 Eingänge für Thermoelemente und
LPF
A
2. Ord.
Butter-
D
worth
5 Hz
LPF
A
Adr.-
2. Ord.
Butter-
und
D
worth
5 Hz
Daten-
bus-
Logik
LPF
A
2. Ord.
Butter-
D
worth
5 Hz
8
7Hz ... 3500Hz
B: 250°C ... 1820°C; ±5°C
E: -200°C...1000°C; ±1°C
J: -210°C...1250°C; ±1°C
K: -200°C ... 1372°C; ±1°C
N: -200°C...1300°C; ±2°C
R: -50°C ... 1768°C; ±3°C
S: -50°C ... 1768°C; ±3°C
T: -270°C ... 400°C; ±1°C
0,1°C
10MΩ
5Hz Butterworth
±20V
Pro-TC-8 ISO Rev.
A: Spezifikation
ADwin-Pro Hardware, Handbuch April 2015
ADwin
Abb. 258
links) wird für
