BETRIEBSANLEITUNG

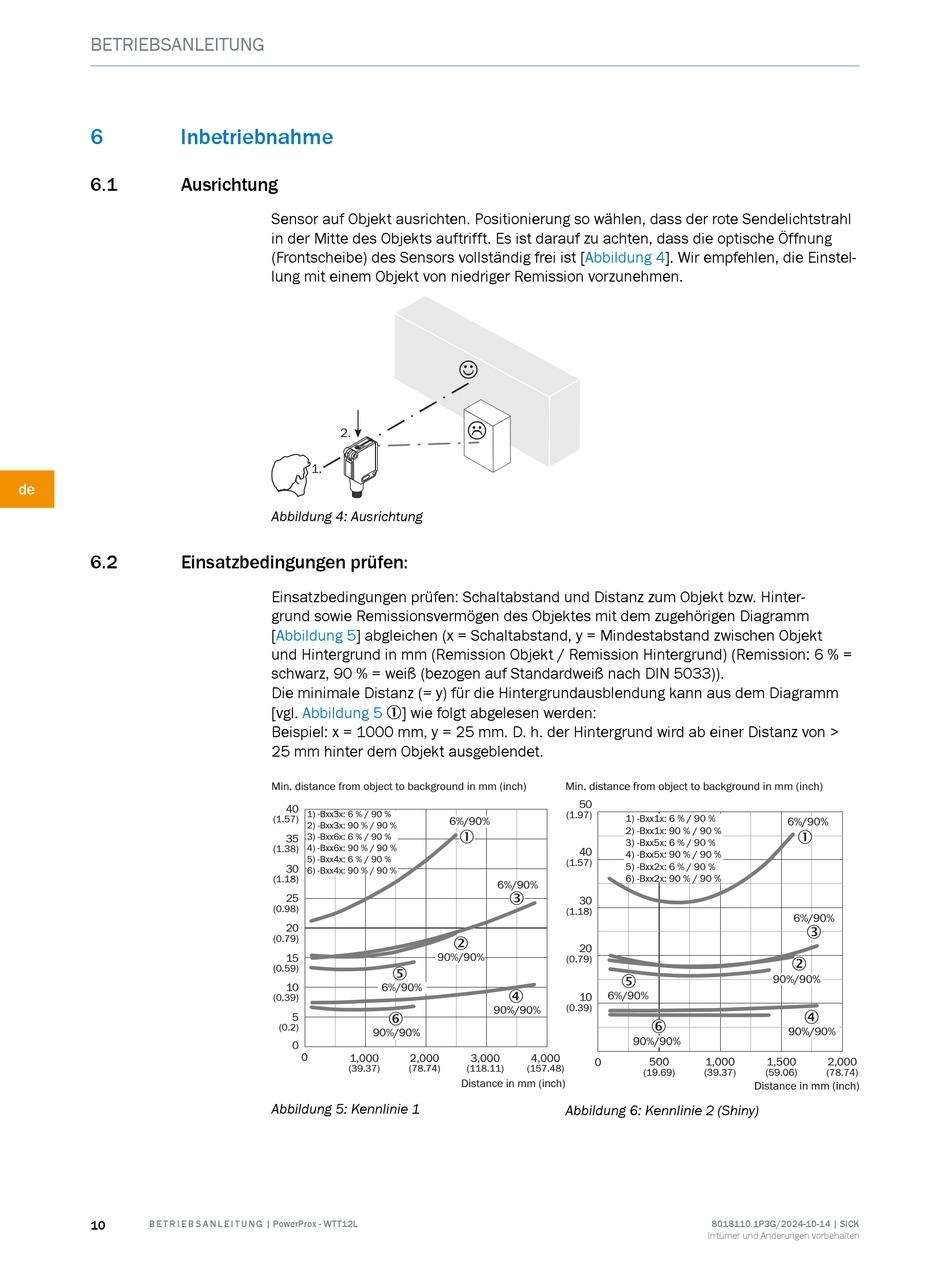

6 Inbetriebnahme
6.1 Ausrichtung
de
6.2 Einsatzbedingungen prüfen:
10 B E T R I E B S A N L E I T U N G | PowerProx - WTT12L
Sensor auf Objekt ausrichten. Positionierung so wählen, dass der rote Sendelichtstrahl
in der Mitte des Objekts auftrifft. Es ist darauf zu achten, dass die optische Öffnung
(Frontscheibe) des Sensors vollständig frei ist
lung mit einem Objekt von niedriger Remission vorzunehmen.
2.
1.
Abbildung 4: Ausrichtung
Einsatzbedingungen prüfen: Schaltabstand und Distanz zum Objekt bzw. Hinter‐
grund sowie Remissionsvermögen des Objektes mit dem zugehörigen Diagramm
[Abbildung 5] abgleichen (x = Schaltabstand, y = Mindestabstand zwischen Objekt
und Hintergrund in mm (Remission Objekt / Remission Hintergrund) (Remission: 6 % =
schwarz, 90 % = weiß (bezogen auf Standardweiß nach DIN 5033)).
Die minimale Distanz (= y) für die Hintergrundausblendung kann aus dem Diagramm
[vgl. Abbildung 5 1] wie folgt abgelesen werden:
Beispiel: x = 1000 mm, y = 25 mm. D. h. der Hintergrund wird ab einer Distanz von >
25 mm hinter dem Objekt ausgeblendet.
Min. distance from object to background in mm (inch)
40
1) -Bxx3x: 6 % / 90 %
(1.57)
6%/90%
2) -Bxx3x: 90 % / 90 %
3) -Bxx6x: 6 % / 90 %
35
4) -Bxx6x: 90 % / 90 %
(1.38)
5) -Bxx4x: 6 % / 90 %
30
6) -Bxx4x: 90 % / 90 %
(1.18)
25
(0.98)
20
(0.79)
90%/90%
15
(0.59)
5
10 6%/90%
(0.39)
6
5
(0.2)
90%/90%
0
0
1,000 2,000
(39.37) (78.74)
Abbildung 5: Kennlinie 1
[Abbildung
Min. distance from object to background in mm (inch)
50
(1.97)
1) -Bxx1x: 6 % / 90 %
2) -Bxx1x: 90 % / 90 %
1
3) -Bxx5x: 6 % / 90 %
40
4) -Bxx5x: 90 % / 90 %
(1.57)
5) -Bxx2x: 6 % / 90 %
6) -Bxx2x: 90 % / 90 %
6%/90%
3
30
(1.18)
2
20
(0.79)
5
4
6%/90%
10
(0.39)
90%/90%
3,000 4,000
0
(118.11) (157.48)
Distance in mm (inch)
Abbildung 6: Kennlinie 2 (Shiny)
4]. Wir empfehlen, die Einstel‐
6%/90%
1
6%/90%
3
2
90%/90%
4
6
90%/90%
90%/90%
500 1,000 1,500
(19.69) (39.37) (59.06)
Distance in mm (inch)
8018110.1P3G/2024-10-14 | SICK
Irrtümer und Änderungen vorbehalten
