Referenzhandbuch

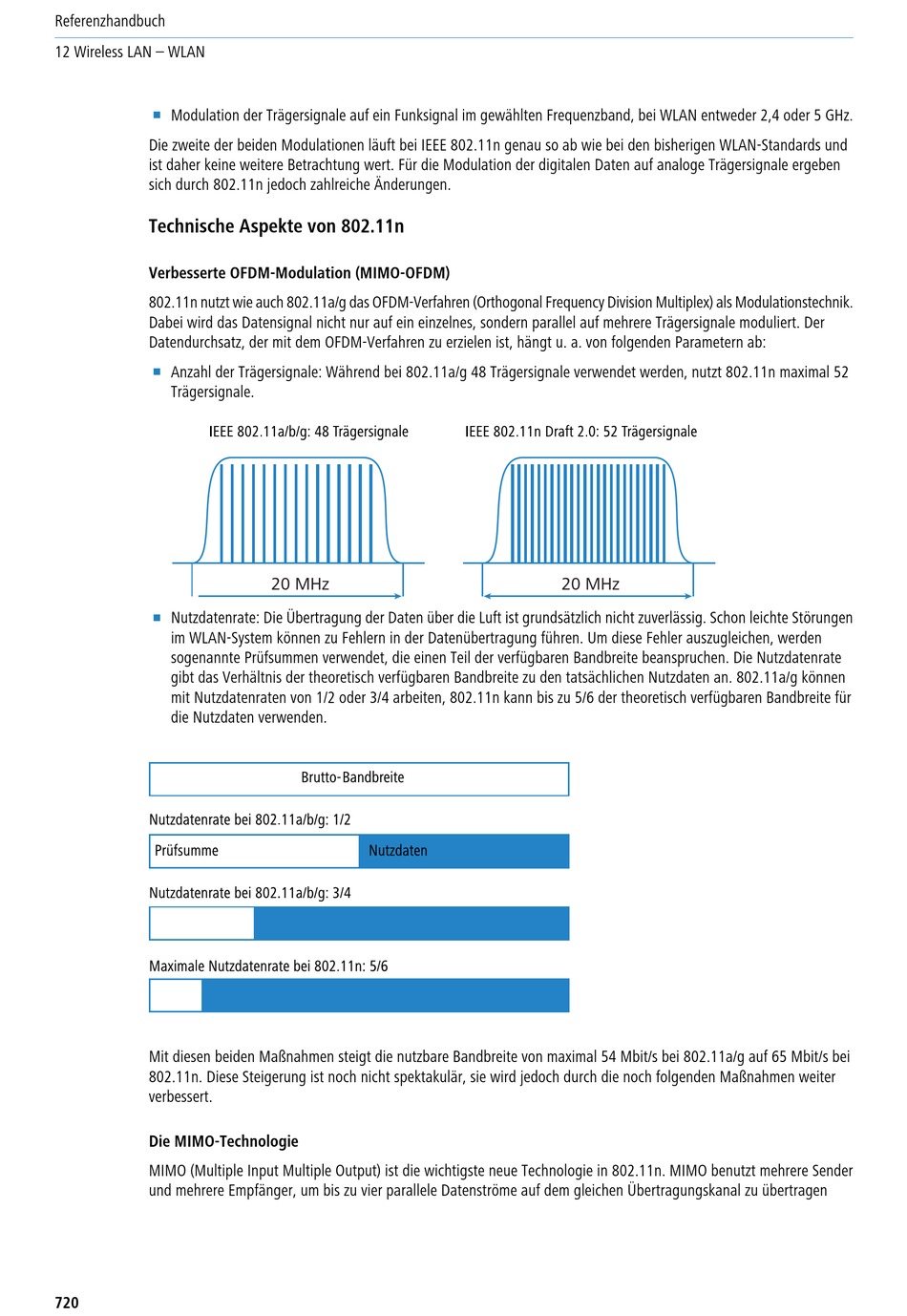

12 Wireless LAN – WLAN
1
Modulation der Trägersignale auf ein Funksignal im gewählten Frequenzband, bei WLAN entweder 2,4 oder 5 GHz.
Die zweite der beiden Modulationen läuft bei IEEE 802.11n genau so ab wie bei den bisherigen WLAN-Standards und
ist daher keine weitere Betrachtung wert. Für die Modulation der digitalen Daten auf analoge Trägersignale ergeben
sich durch 802.11n jedoch zahlreiche Änderungen.
Technische Aspekte von 802.11n
Verbesserte OFDM-Modulation (MIMO-OFDM)
802.11n nutzt wie auch 802.11a/g das OFDM-Verfahren (Orthogonal Frequency Division Multiplex) als Modulationstechnik.
Dabei wird das Datensignal nicht nur auf ein einzelnes, sondern parallel auf mehrere Trägersignale moduliert. Der
Datendurchsatz, der mit dem OFDM-Verfahren zu erzielen ist, hängt u. a. von folgenden Parametern ab:
1
Anzahl der Trägersignale: Während bei 802.11a/g 48 Trägersignale verwendet werden, nutzt 802.11n maximal 52
Trägersignale.
1
Nutzdatenrate: Die Übertragung der Daten über die Luft ist grundsätzlich nicht zuverlässig. Schon leichte Störungen
im WLAN-System können zu Fehlern in der Datenübertragung führen. Um diese Fehler auszugleichen, werden
sogenannte Prüfsummen verwendet, die einen Teil der verfügbaren Bandbreite beanspruchen. Die Nutzdatenrate
gibt das Verhältnis der theoretisch verfügbaren Bandbreite zu den tatsächlichen Nutzdaten an. 802.11a/g können
mit Nutzdatenraten von 1/2 oder 3/4 arbeiten, 802.11n kann bis zu 5/6 der theoretisch verfügbaren Bandbreite für
die Nutzdaten verwenden.
Mit diesen beiden Maßnahmen steigt die nutzbare Bandbreite von maximal 54 Mbit/s bei 802.11a/g auf 65 Mbit/s bei
802.11n. Diese Steigerung ist noch nicht spektakulär, sie wird jedoch durch die noch folgenden Maßnahmen weiter
verbessert.
Die MIMO-Technologie
MIMO (Multiple Input Multiple Output) ist die wichtigste neue Technologie in 802.11n. MIMO benutzt mehrere Sender
und mehrere Empfänger, um bis zu vier parallele Datenströme auf dem gleichen Übertragungskanal zu übertragen
720
