-->ICMP Header
Msg : echo reply
Checksum : 18796 (OK)
Body : 00 00 00 02 00 00 26 54 ......
7e c9 6d 8c 00 00 00 00 ~.m.....
00 01 02 03 04 05 06 07 ........
08 09 0a 0b 0c 0d 0e 0f ........
10 11 12 13 14 15 16 17 ........
18 19 1a 1b 1c 1d 1e 1f ........
20 21 22 23 24 25 26 27 !"#$%

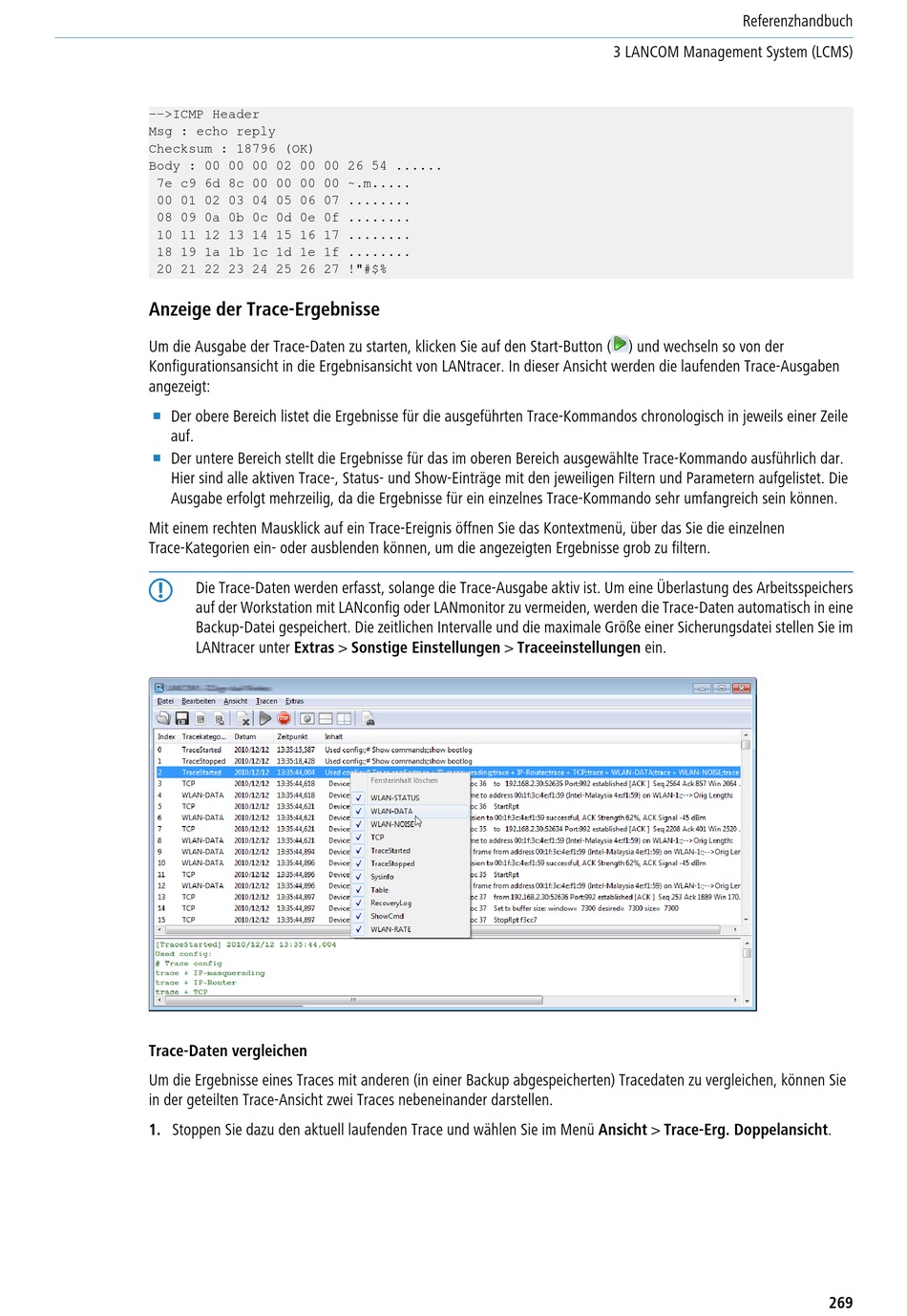

Anzeige der Trace-Ergebnisse
Um die Ausgabe der Trace-Daten zu starten, klicken Sie auf den Start-Button (
Konfigurationsansicht in die Ergebnisansicht von LANtracer. In dieser Ansicht werden die laufenden Trace-Ausgaben
angezeigt:
1
Der obere Bereich listet die Ergebnisse für die ausgeführten Trace-Kommandos chronologisch in jeweils einer Zeile
auf.
1
Der untere Bereich stellt die Ergebnisse für das im oberen Bereich ausgewählte Trace-Kommando ausführlich dar.
Hier sind alle aktiven Trace-, Status- und Show-Einträge mit den jeweiligen Filtern und Parametern aufgelistet. Die
Ausgabe erfolgt mehrzeilig, da die Ergebnisse für ein einzelnes Trace-Kommando sehr umfangreich sein können.
Mit einem rechten Mausklick auf ein Trace-Ereignis öffnen Sie das Kontextmenü, über das Sie die einzelnen
Trace-Kategorien ein- oder ausblenden können, um die angezeigten Ergebnisse grob zu filtern.
5
Die Trace-Daten werden erfasst, solange die Trace-Ausgabe aktiv ist. Um eine Überlastung des Arbeitsspeichers
auf der Workstation mit LANconfig oder LANmonitor zu vermeiden, werden die Trace-Daten automatisch in eine
Backup-Datei gespeichert. Die zeitlichen Intervalle und die maximale Größe einer Sicherungsdatei stellen Sie im
LANtracer unter Extras > Sonstige Einstellungen > Traceeinstellungen ein.
Trace-Daten vergleichen
Um die Ergebnisse eines Traces mit anderen (in einer Backup abgespeicherten) Tracedaten zu vergleichen, können Sie
in der geteilten Trace-Ansicht zwei Traces nebeneinander darstellen.
1. Stoppen Sie dazu den aktuell laufenden Trace und wählen Sie im Menü Ansicht > Trace-Erg. Doppelansicht.
Referenzhandbuch
3 LANCOM Management System (LCMS)
) und wechseln so von der
269
