Referenzhandbuch

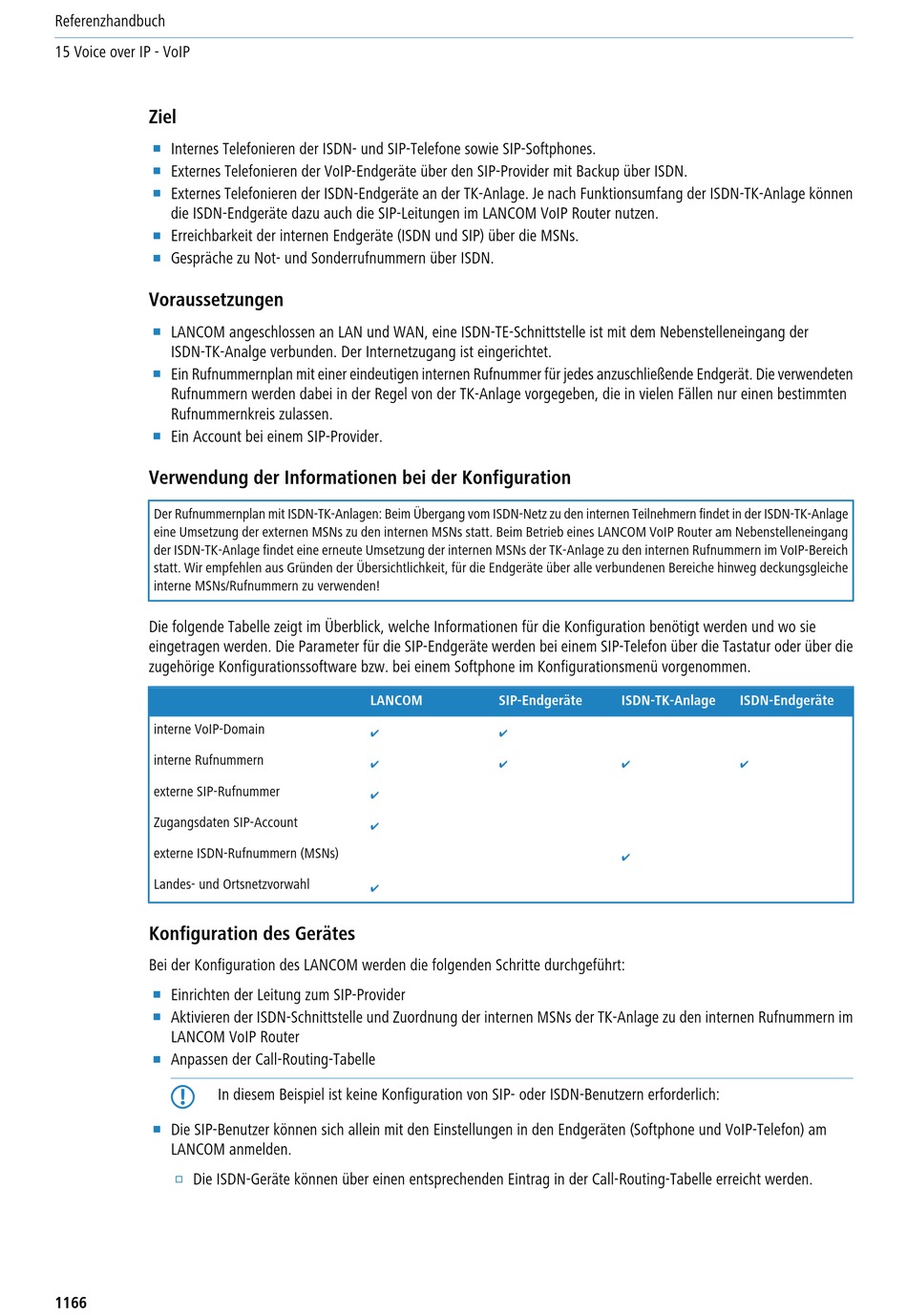

15 Voice over IP - VoIP
Ziel
1
Internes Telefonieren der ISDN- und SIP-Telefone sowie SIP-Softphones.
1
Externes Telefonieren der VoIP-Endgeräte über den SIP-Provider mit Backup über ISDN.
1
Externes Telefonieren der ISDN-Endgeräte an der TK-Anlage. Je nach Funktionsumfang der ISDN-TK-Anlage können
die ISDN-Endgeräte dazu auch die SIP-Leitungen im LANCOM VoIP Router nutzen.
1
Erreichbarkeit der internen Endgeräte (ISDN und SIP) über die MSNs.
1
Gespräche zu Not- und Sonderrufnummern über ISDN.
Voraussetzungen
1
LANCOM angeschlossen an LAN und WAN, eine ISDN-TE-Schnittstelle ist mit dem Nebenstelleneingang der
ISDN-TK-Analge verbunden. Der Internetzugang ist eingerichtet.
1
Ein Rufnummernplan mit einer eindeutigen internen Rufnummer für jedes anzuschließende Endgerät. Die verwendeten
Rufnummern werden dabei in der Regel von der TK-Anlage vorgegeben, die in vielen Fällen nur einen bestimmten
Rufnummernkreis zulassen.
1
Ein Account bei einem SIP-Provider.
Verwendung der Informationen bei der Konfiguration
Der Rufnummernplan mit ISDN-TK-Anlagen: Beim Übergang vom ISDN-Netz zu den internen Teilnehmern findet in der ISDN-TK-Anlage
eine Umsetzung der externen MSNs zu den internen MSNs statt. Beim Betrieb eines LANCOM VoIP Router am Nebenstelleneingang
der ISDN-TK-Anlage findet eine erneute Umsetzung der internen MSNs der TK-Anlage zu den internen Rufnummern im VoIP-Bereich
statt. Wir empfehlen aus Gründen der Übersichtlichkeit, für die Endgeräte über alle verbundenen Bereiche hinweg deckungsgleiche
interne MSNs/Rufnummern zu verwenden!
Die folgende Tabelle zeigt im Überblick, welche Informationen für die Konfiguration benötigt werden und wo sie
eingetragen werden. Die Parameter für die SIP-Endgeräte werden bei einem SIP-Telefon über die Tastatur oder über die
zugehörige Konfigurationssoftware bzw. bei einem Softphone im Konfigurationsmenü vorgenommen.
interne VoIP-Domain
interne Rufnummern
externe SIP-Rufnummer
Zugangsdaten SIP-Account
externe ISDN-Rufnummern (MSNs)
Landes- und Ortsnetzvorwahl
Konfiguration des Gerätes
Bei der Konfiguration des LANCOM werden die folgenden Schritte durchgeführt:
1
Einrichten der Leitung zum SIP-Provider
1
Aktivieren der ISDN-Schnittstelle und Zuordnung der internen MSNs der TK-Anlage zu den internen Rufnummern im
LANCOM VoIP Router
1
Anpassen der Call-Routing-Tabelle
5
In diesem Beispiel ist keine Konfiguration von SIP- oder ISDN-Benutzern erforderlich:
1
Die SIP-Benutzer können sich allein mit den Einstellungen in den Endgeräten (Softphone und VoIP-Telefon) am
LANCOM anmelden.
2
Die ISDN-Geräte können über einen entsprechenden Eintrag in der Call-Routing-Tabelle erreicht werden.
1166
LANCOM
SIP-Endgeräte
ISDN-TK-Anlage
ISDN-Endgeräte
