Referenzhandbuch
15 Voice over IP - VoIP

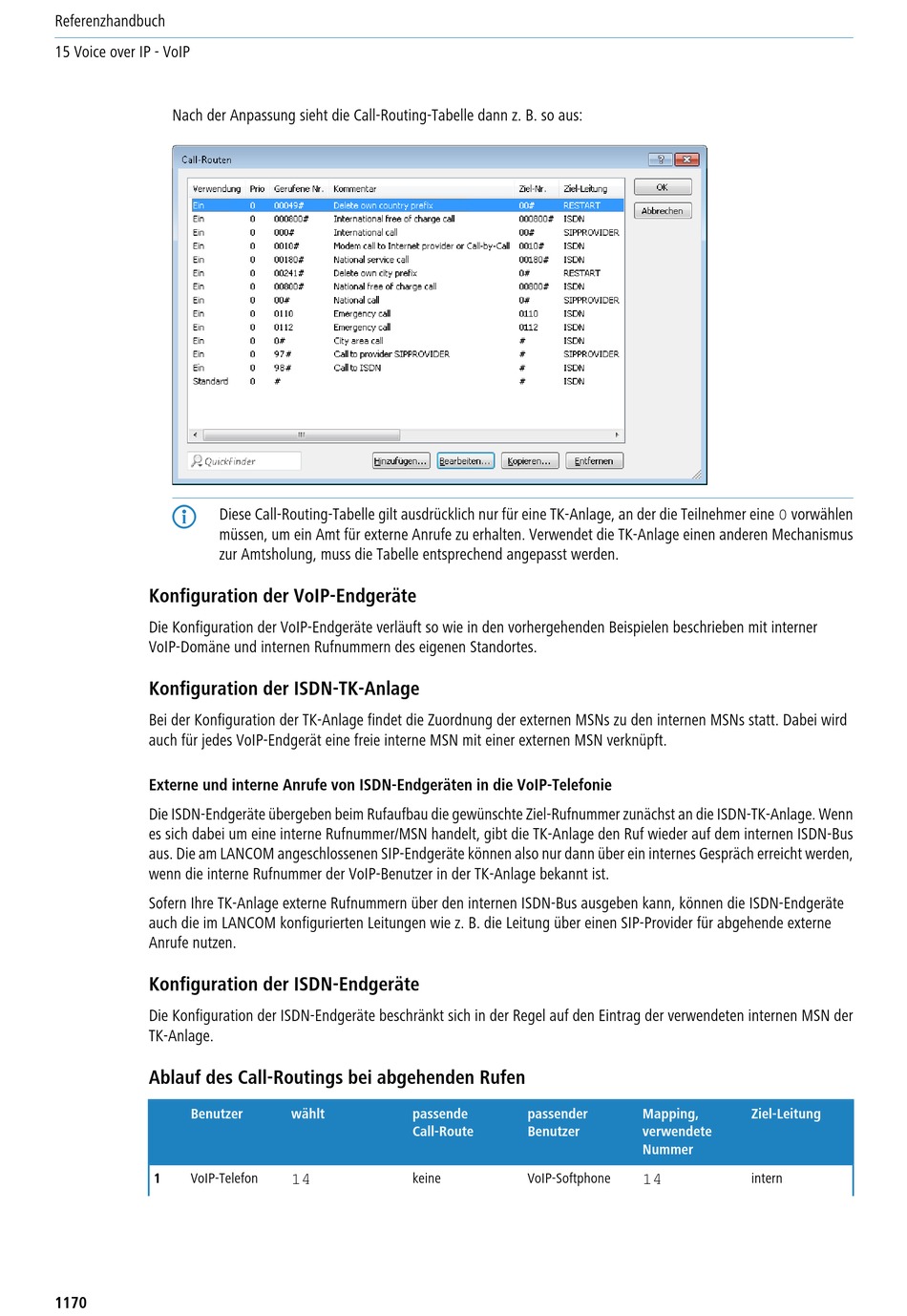

Nach der Anpassung sieht die Call-Routing-Tabelle dann z. B. so aus:
4
Diese Call-Routing-Tabelle gilt ausdrücklich nur für eine TK-Anlage, an der die Teilnehmer eine 0 vorwählen
müssen, um ein Amt für externe Anrufe zu erhalten. Verwendet die TK-Anlage einen anderen Mechanismus
zur Amtsholung, muss die Tabelle entsprechend angepasst werden.
Konfiguration der VoIP-Endgeräte
Die Konfiguration der VoIP-Endgeräte verläuft so wie in den vorhergehenden Beispielen beschrieben mit interner
VoIP-Domäne und internen Rufnummern des eigenen Standortes.
Konfiguration der ISDN-TK-Anlage
Bei der Konfiguration der TK-Anlage findet die Zuordnung der externen MSNs zu den internen MSNs statt. Dabei wird
auch für jedes VoIP-Endgerät eine freie interne MSN mit einer externen MSN verknüpft.
Externe und interne Anrufe von ISDN-Endgeräten in die VoIP-Telefonie
Die ISDN-Endgeräte übergeben beim Rufaufbau die gewünschte Ziel-Rufnummer zunächst an die ISDN-TK-Anlage. Wenn
es sich dabei um eine interne Rufnummer/MSN handelt, gibt die TK-Anlage den Ruf wieder auf dem internen ISDN-Bus
aus. Die am LANCOM angeschlossenen SIP-Endgeräte können also nur dann über ein internes Gespräch erreicht werden,
wenn die interne Rufnummer der VoIP-Benutzer in der TK-Anlage bekannt ist.
Sofern Ihre TK-Anlage externe Rufnummern über den internen ISDN-Bus ausgeben kann, können die ISDN-Endgeräte
auch die im LANCOM konfigurierten Leitungen wie z. B. die Leitung über einen SIP-Provider für abgehende externe
Anrufe nutzen.
Konfiguration der ISDN-Endgeräte
Die Konfiguration der ISDN-Endgeräte beschränkt sich in der Regel auf den Eintrag der verwendeten internen MSN der
TK-Anlage.
Ablauf des Call-Routings bei abgehenden Rufen
Benutzer
1
VoIP-Telefon
1170
wählt
passende
Call-Route
keine
14
passender
Mapping,
Benutzer
verwendete
Nummer
VoIP-Softphone
14
Ziel-Leitung
intern
