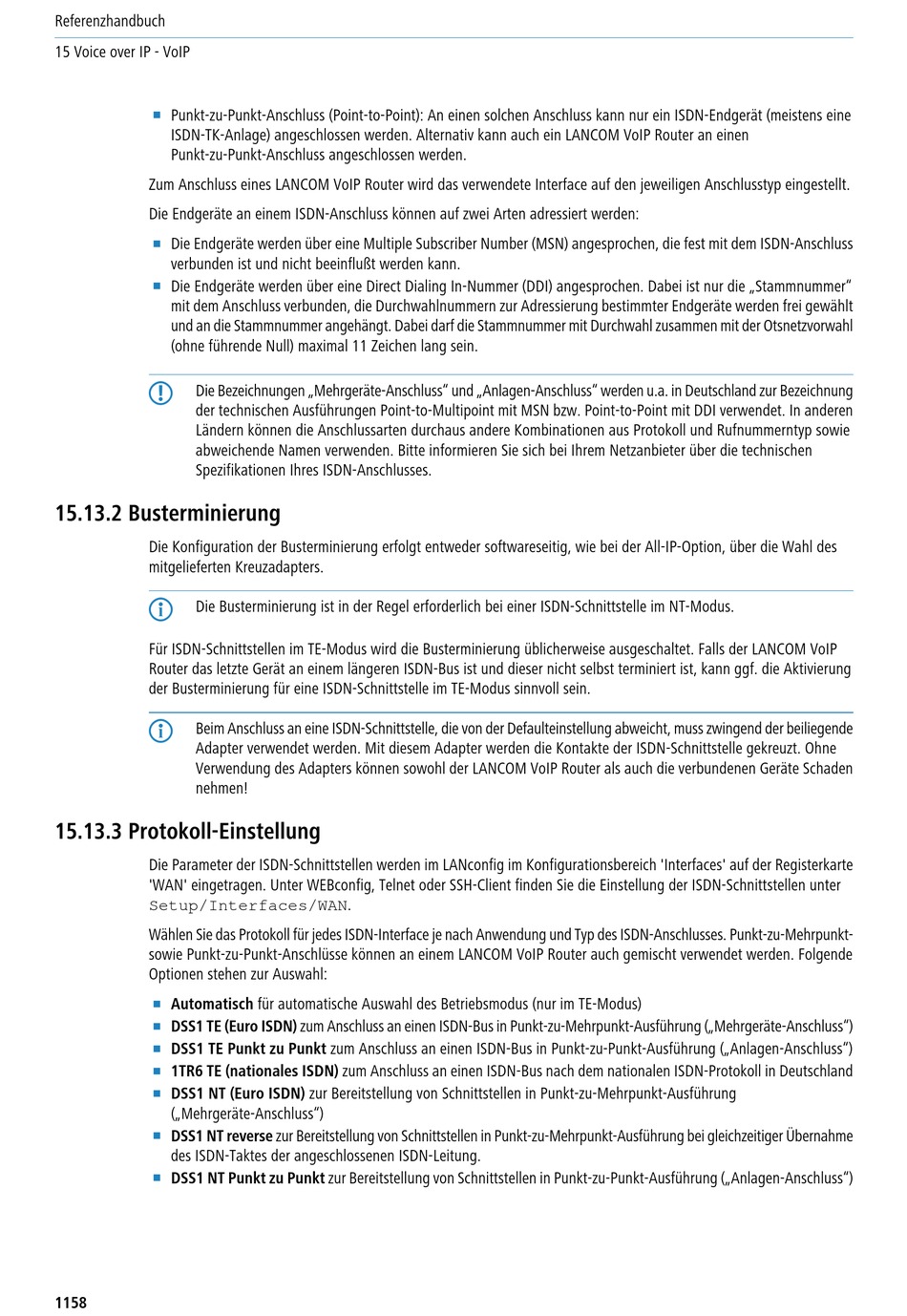

Referenzhandbuch
15 Voice over IP - VoIP
1
Punkt-zu-Punkt-Anschluss (Point-to-Point): An einen solchen Anschluss kann nur ein ISDN-Endgerät (meistens eine
ISDN-TK-Anlage) angeschlossen werden. Alternativ kann auch ein LANCOM VoIP Router an einen
Punkt-zu-Punkt-Anschluss angeschlossen werden.
Zum Anschluss eines LANCOM VoIP Router wird das verwendete Interface auf den jeweiligen Anschlusstyp eingestellt.
Die Endgeräte an einem ISDN-Anschluss können auf zwei Arten adressiert werden:
1
Die Endgeräte werden über eine Multiple Subscriber Number (MSN) angesprochen, die fest mit dem ISDN-Anschluss
verbunden ist und nicht beeinflußt werden kann.
1
Die Endgeräte werden über eine Direct Dialing In-Nummer (DDI) angesprochen. Dabei ist nur die „Stammnummer"
mit dem Anschluss verbunden, die Durchwahlnummern zur Adressierung bestimmter Endgeräte werden frei gewählt
und an die Stammnummer angehängt. Dabei darf die Stammnummer mit Durchwahl zusammen mit der Otsnetzvorwahl
(ohne führende Null) maximal 11 Zeichen lang sein.
5
Die Bezeichnungen „Mehrgeräte-Anschluss" und „Anlagen-Anschluss" werden u.a. in Deutschland zur Bezeichnung
der technischen Ausführungen Point-to-Multipoint mit MSN bzw. Point-to-Point mit DDI verwendet. In anderen
Ländern können die Anschlussarten durchaus andere Kombinationen aus Protokoll und Rufnummerntyp sowie
abweichende Namen verwenden. Bitte informieren Sie sich bei Ihrem Netzanbieter über die technischen
Spezifikationen Ihres ISDN-Anschlusses.
15.13.2 Busterminierung
Die Konfiguration der Busterminierung erfolgt entweder softwareseitig, wie bei der All-IP-Option, über die Wahl des
mitgelieferten Kreuzadapters.
4
Die Busterminierung ist in der Regel erforderlich bei einer ISDN-Schnittstelle im NT-Modus.
Für ISDN-Schnittstellen im TE-Modus wird die Busterminierung üblicherweise ausgeschaltet. Falls der LANCOM VoIP
Router das letzte Gerät an einem längeren ISDN-Bus ist und dieser nicht selbst terminiert ist, kann ggf. die Aktivierung
der Busterminierung für eine ISDN-Schnittstelle im TE-Modus sinnvoll sein.
4
Beim Anschluss an eine ISDN-Schnittstelle, die von der Defaulteinstellung abweicht, muss zwingend der beiliegende
Adapter verwendet werden. Mit diesem Adapter werden die Kontakte der ISDN-Schnittstelle gekreuzt. Ohne
Verwendung des Adapters können sowohl der LANCOM VoIP Router als auch die verbundenen Geräte Schaden
nehmen!
15.13.3 Protokoll-Einstellung
Die Parameter der ISDN-Schnittstellen werden im LANconfig im Konfigurationsbereich 'Interfaces' auf der Registerkarte
'WAN' eingetragen. Unter WEBconfig, Telnet oder SSH-Client finden Sie die Einstellung der ISDN-Schnittstellen unter
Setup/Interfaces/WAN.
Wählen Sie das Protokoll für jedes ISDN-Interface je nach Anwendung und Typ des ISDN-Anschlusses. Punkt-zu-Mehrpunkt-
sowie Punkt-zu-Punkt-Anschlüsse können an einem LANCOM VoIP Router auch gemischt verwendet werden. Folgende
Optionen stehen zur Auswahl:
1
Automatisch für automatische Auswahl des Betriebsmodus (nur im TE-Modus)
1
DSS1 TE (Euro ISDN) zum Anschluss an einen ISDN-Bus in Punkt-zu-Mehrpunkt-Ausführung („Mehrgeräte-Anschluss")
1
DSS1 TE Punkt zu Punkt zum Anschluss an einen ISDN-Bus in Punkt-zu-Punkt-Ausführung („Anlagen-Anschluss")
1
1TR6 TE (nationales ISDN) zum Anschluss an einen ISDN-Bus nach dem nationalen ISDN-Protokoll in Deutschland
1
DSS1 NT (Euro ISDN) zur Bereitstellung von Schnittstellen in Punkt-zu-Mehrpunkt-Ausführung
(„Mehrgeräte-Anschluss")
1
DSS1 NT reverse zur Bereitstellung von Schnittstellen in Punkt-zu-Mehrpunkt-Ausführung bei gleichzeitiger Übernahme
des ISDN-Taktes der angeschlossenen ISDN-Leitung.
1
DSS1 NT Punkt zu Punkt zur Bereitstellung von Schnittstellen in Punkt-zu-Punkt-Ausführung („Anlagen-Anschluss")
1158
