Instructions d'utilisation-DC 5010
Temps de montee A et temps de descente A
La fonction RISE/FALL A permet a I'operateur de
mesurer automatiquement le temps de montee ou de
- ,
descente (enitre les niveaux 10 % et 90
%)
du signal
d'entree applique
a
la Voie A. Voir figure 2-8a. Selection-
ner a I'aide de la commande SLOPE
(+
=
temps de
montee ;
-
=
temps de descente) la partie de signal a
mesurer, avant d'appuyer sur le bouton RISE/FALL A.
La dimension1 du signal d'entree est mesuree automati-
quement et les niveaux 1 0 % et 90 % sont automatique-
ment calcules et positionnes.
-4
; '
Temps de montee
I
I
Niveau
I
I
de depart
- 3 -
-
I
Nivealu
-
i
I
I
e ~ e m p s
de montee
(imprecis)
---

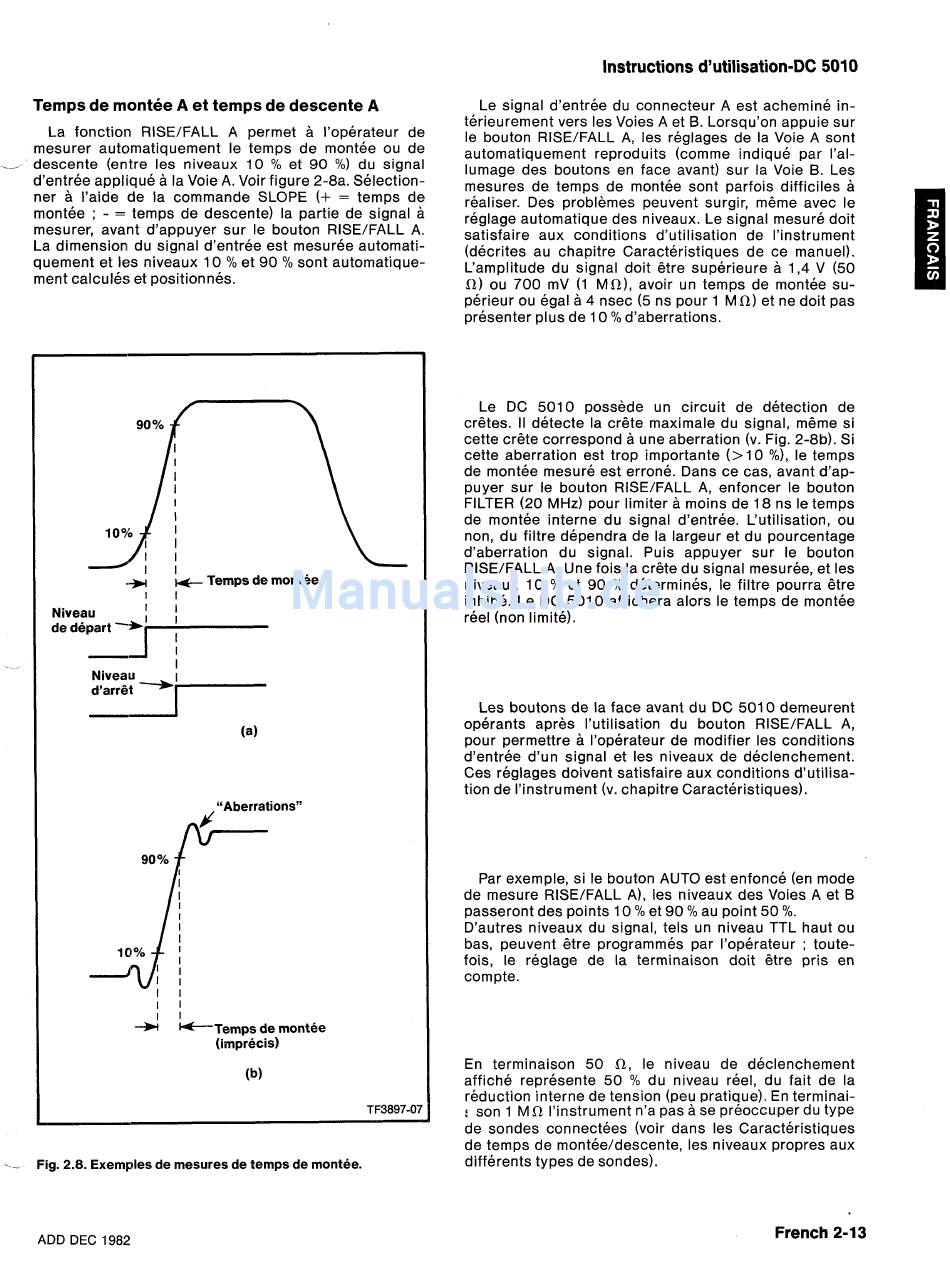

Fig. 2.8. Exemples de mesures de temps de montee.
ADD DEC
1982
Le signal d'entree du connecteur A est achemine in-
terieurement vers les Voies A et
B.
Lorsqu'on appuie sur
le bouton RISE/FALL A, les reglages de la Voie A sont
automatiquement reproduits (comme indique par I'al-
lumage des boutons en face avant) sur la Voie B. Les
mesures de temps de montee sont parfois difficiles a
realiser. Des problemes peuvent surgir, m6me avec le
reglage automatique des niveaux. Le signal mesure doit
satisfaire aux conditions d'utilisation de I'instrument
(decrites au chapitre Caracteristiques de ce manuel).
L'amplitude du signal doit 6tre superieure a 1'4 V (50
Q) ou 700 mV (1 MQ), avoir un temps de montee su-
perieur ou egal a 4 nsec (5 ns pour 1 MQ) et ne doit pas
presenter plus de 10
O / O
d'aberrations.
Le DC 5010 possede un circuit de detection de
cr6tes. II detecte la cr6te maximale du signal, m6me si
cette cr6te correspond a une aberration (v. Fig. 2-8b). Si
cette aberration est trop importante ( > I 0 %), le temps
de montee mesure est errone. Dans ce cas, avant d'ap-
puyer sur le bouton RISE/FALL A, enfoncer le bouton
FILTER (20 MHz) pour limiter a moins de 18 ns le temps
de montee interne du signal d'entree. L'utilisation, ou
non, du filtre dependra de la largeur et du pourcentage
d'aberration du signal. Puis appuyer sur le bouton
RISE/FALL A. Une fois la cr6te du signal mesuree, et les
niveaux 10 % et 90 % determines, le filtre pourra 6tre
inhibe. Le DC 5010 affichera alors le temps de montee
reel (non limite).
Les boutons de la face avant du DC 501 0 demeurent
operants apres I'utilisation du bouton RISE/FALL A,
pour permettre a I'operateur de modifier les conditions
d'entree d'un signal et les niveaux de declenchement.
Ces reglages doivent satisfaire aux conditions d'utilisa-
tion de I'instrument (v. chapitre Caracteristiques).
Par exemple, si le bouton AUTO est enfonce (en mode
de mesure RISE/FALL A), les niveaux des Voies A et B
passeront des points 1 0 % et 90 % au point 50 %.
D'autres niveaux du signal, tels un niveau TTL haut ou
bas, peuvent 6tre programmes par I'operateur ; toute-
fois, le reglage de la terminaison doit 6tre pris en
compte.
En terminaison 50
a,
le niveau de declenchement
affiche represente 50 % du niveau reel, du fait de la
reduction interne de tension (peu pratique). En terminai-
8
son 1 M a I'instrument n'a pas a se preoccuper du type
de sondes connectees (voir dans les Caracteristiques
de temps de montee/descente, les niveaux propres aux
differents types de sondes).
French
2-13
