Instructions d'utilisation-DC 5010
Se referer
au manuel d'instructions correspondant au
module d'alimentation et s'assurer que le selecteur de
tension se trouve sur la position correspondant a la ten-
sion reseau utilisee. Verifier que les fusibles appropries
ont ete installes (compteur, module d'alimentation).
S'assurer que la fiche d'alimentation du module d'ali-
mentation a son conducteur de masse.
ATTENTION
Veiller
a
ce que les detrompeurs (du colnnecteur du
compartiment selectionne du module d'alimentation)
coihcident avec les encoches du connecteur du tiroir.
Aligner les rainures supkrieure et inferieure du tiroir
avec les guides du compartiment sklectionne (v. figure
2-1). Inserer le Compteur dans le compartiment et le
pousser a fond pour que le circuit imprime se place cor-
rectement. Mettre le module en service (commutateur
POWER).
En vue de prhvenir toute dhthrioration de cet
Pour extraire le compteur du module d'alimentation,
instrument, couper I'alimentation du module d'ali-
couper I'alimentation (commutateur POWER), tirer le
mentation avant I'installation ou le retrait de tout
bouton de deverrouillage (coin gauche
I'avant du
tiroir. Installer et 6ter le tiroir a vec prhcaution.
tiroir). Tirer I'instrument hors du compartiment en le
maintenant dans la position horizontale.
UTlLlSATlON DU PANNEAU AVANT
Les informations ci-dessous decrivent le fonctionne-
COMMANDES DE VISUALISATION
ment des commandes et connecteurs de la face avant
(voir Fig. 2-2).
@
Affichage
L'affichage du resultat de chaque mesure est assure
par neuf DELs 7 segments et 8 indicateurs. La resolu-
tion de I'affichage est excellente. Les caracteres sont
justifies a droite avec positionnement automatique du
point decimal. Un clignotement de I'affichage indique un
depassement de capacite de comptage.
French 2-2

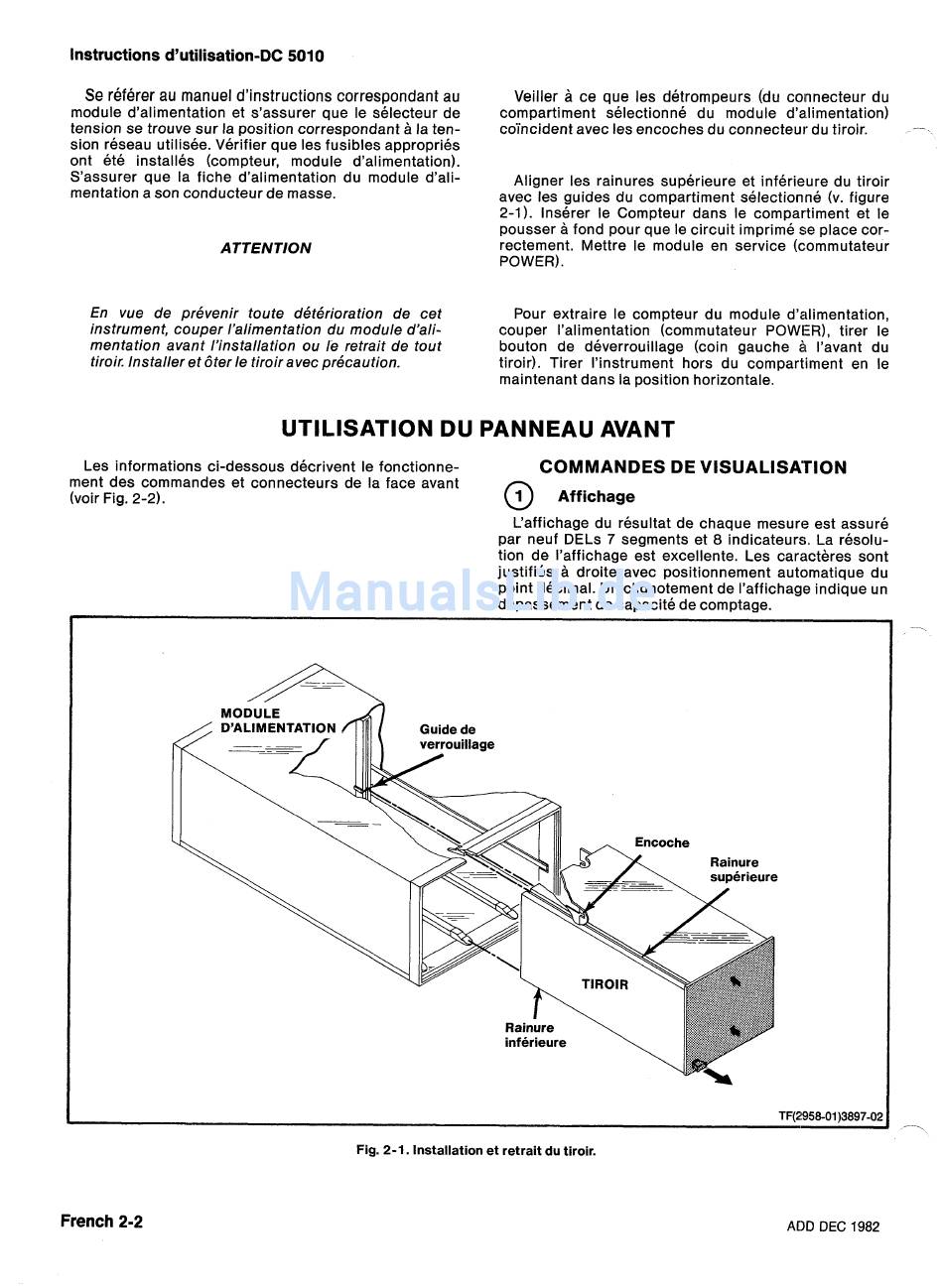

Fig. 2-1. Installation et retrait du tiroir.
ADD DEC
1982
