Bedienungsanleitung
-
DC 5010
Stellen Sie anhand der Bedienungsanleitung fur die
ubereinstimmen. Wenn nicht,
darf
der Zahler nicht ein-
Versorgungseinheit fest, ob der Spannungswahler auf
geschoben werden bevor Sie den Grund clafur heraus-
die richtige Netzspannung eingestellt ist. Prufen Sie, ob
gefunden haben.
-
Zahler und Versorgungseinheit mit den richtigen Siche-
rungen ausgerustet sind. Stellen Sie fest, ob das Netzka-
be1 einen Erdungsschutzleiter besitzt.
VORSICHT
a
Um eine Beschadigung des Gerates zu vermeiden,
ist die Versorgungseinheit vor Ein- und Ausbau des
Einschubes abzuschalten. Das Einsetzen oder Her-
ausnehmen des Gerates darf nicht mit Gewalt erfol-
gen.
Stimmen die Aussparungen und Sperren uberein,
setzen Sie das Chassis des Zahlers an die oberen und
unteren Fu hrungsschienen des ausgewahlten Faches
an (siehe Bild 2-1) und schieben das Gerat mit leichtem
Druck ein, bis die hintere Steckverbindung einrastet.
Dann schalten Sie die Versorgungseinheit ein.
Die Kunststoffsperren (siehe Bild 2-1) verhindern, daO
programmierbare Gerate in Versorgungseinheiten der
Serie TM 500 (manuell bedienbare Gerate) verwendet
werden.
Nachstehend finden Sie eine kurze Funktionsbe-
ANZEIGE AUF DER FRONTPLAlTE
schreibung der Anzeige, Regler und Anschlusse auf der
Frontplatte (siehe Bild 2-2).
@
Anzeige
Die Anzeige besteht aus neun LEDs mit sieben Seg-
menten und acht Anzeigelampchen. Alle MeBergebnisse
werden mit der bestmoglichen Auflosung dargestellt.
I
nase
'A 1111 /
Schlitz
Untere
Fuhrungsschiene

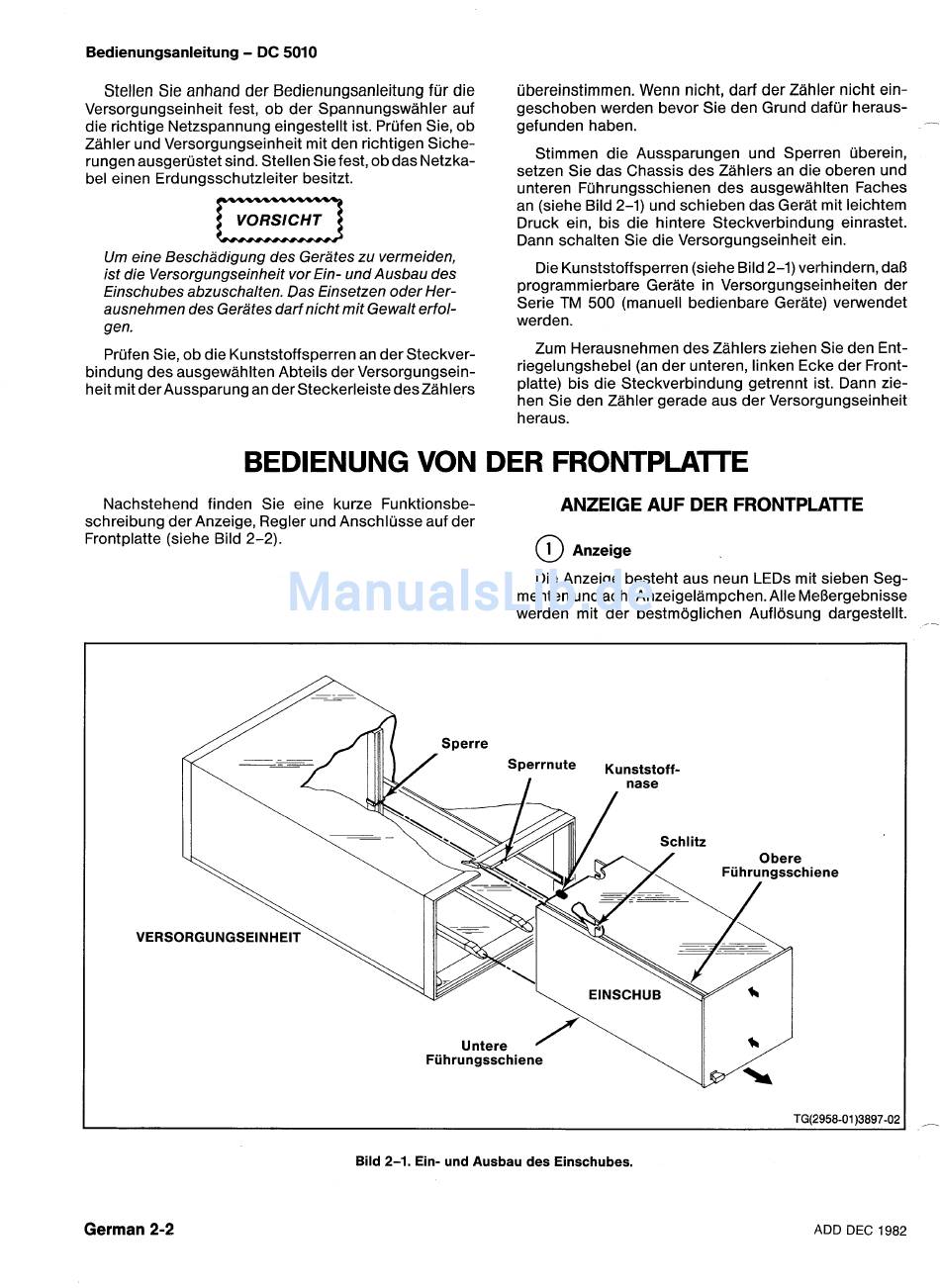

Bild 2-1. Ein- und Ausbau des Einschubes.
German 2-2
ADD DEC 1982
