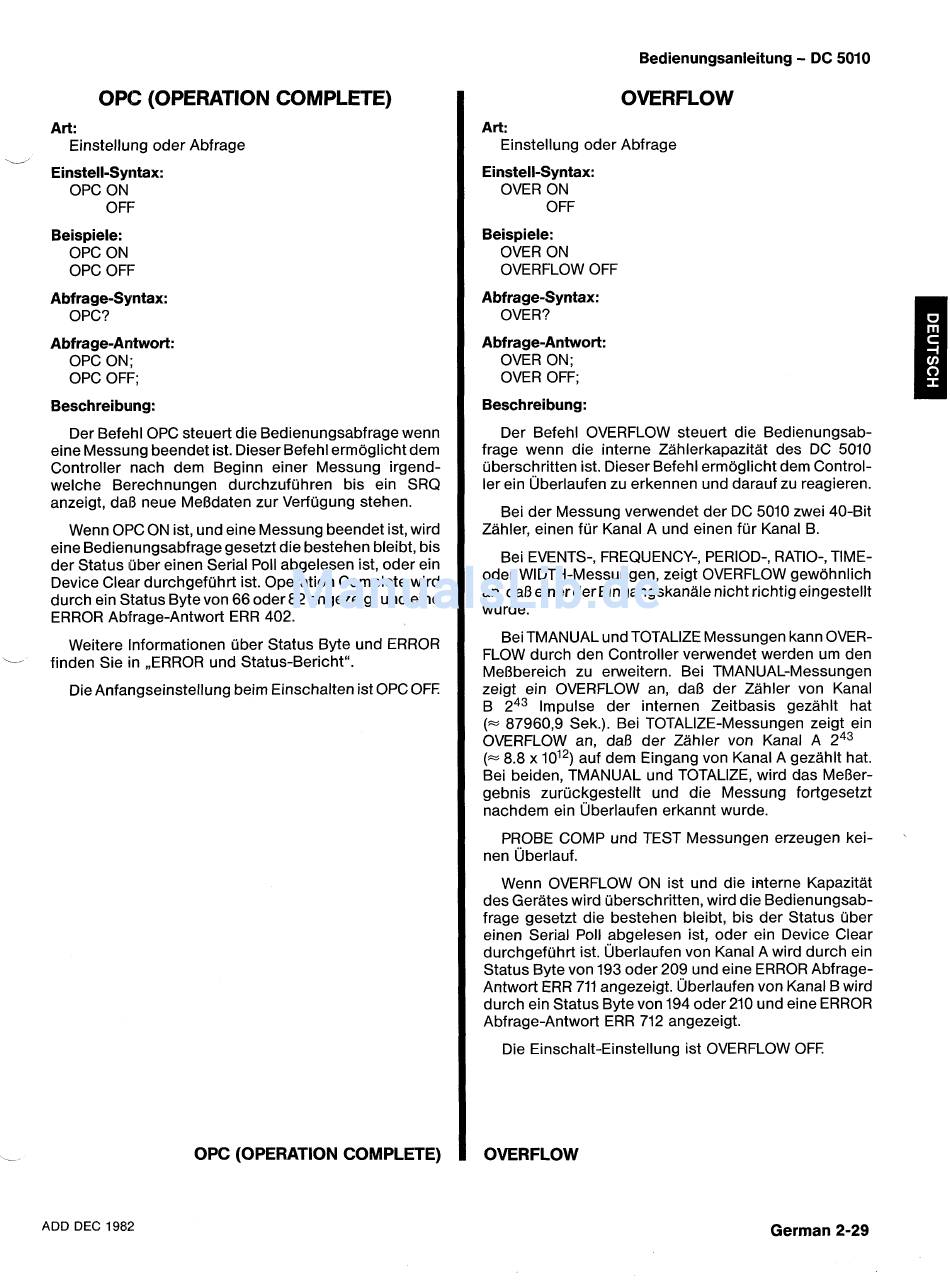

Tektronix DC 5010 Anleitung Seite 163

Bedienungsanleitung
-
DC 5010
OPC (OPERATION COMPLETE)
Art:
Einstellung oder Abfrage
'v'
Einstell-Syntax:
OPC ON
OFF
Beispiele:
OPC ON
OPC OFF
Abfrage-Syntax:
OPC?
Abfrage-Antwort:
OPC ON;
OPC OFF;
Beschrei bung:
Der Befehl OPC steuert die Bedienungsabfrage wenn
eine Messung beendet ist. Dieser Befehl ermoglicht dem
Controller nach dem Beginn einer Messung irgend-
welche Berechnungen durchzufuhren bis ein SRQ
anzeigt, daS neue MeOdaten zur Verfugung stehen.
Wenn OPC ON ist, und eine Messung beendet ist, wird
eine Bedienungsabfrage gesetzt die bestehen bleibt, bis
der Status Uber einen Serial Poll abgelesen ist, oder ein
Device Clear durchgefijhrt ist. Operation Complete wird
durch ein Status Byte von 66 oder 82 angezeigt und eine
ERROR Abfrage-Antwort ERR 402.
Weitere Informationen uber Status Byte und ERROR
finden Sie in ,,ERROR und Status-Bericht".
Die Anfangseinstellung beim Einschalten ist OPC OFF:
OPC (OPERATION COMPLETE)
OVERFLOW
Art:
Einstellung oder Abfrage
Einstell-Syntax:
OVER ON
OFF
Beispiele:
OVER ON
OVERFLOW OFF
Abfrage-S yntax:
OVER?
Abfrage-Antwort:
OVER ON;
OVER OFF;
Beschreibung:
Der Befehl OVERFLOW steuert die Bedienungsab-
frage wenn die interne Zahlerkapazitat des DC 5010
uberschritten ist. Dieser Befehl ermoglicht dem Control-
ler ein ~berlaufen zu erkennen und darauf zu reagieren.
Bei der Messung verwendet der DC 5010 zwei 40-Bit
Zahler, einen fur Kanal A und einen fiir Kanal B.
Bei EVENTS-, FREQUENCY-, PERIOD-, RATIO-, TIME-
oder WIDTH-Messungen, zeigt OVERFLOW gewohnlich
an, da8 einer der Eingangskanale nicht richtig eingestellt
wurde.
Bei TMANUAL und TOTALIZE Messungen kann OVER-
FLOW durch den Controller verwendet werden um den
MeObereich zu erweitern. Bei TMANUAL-Messungen
zeigt ein OVERFLOW an, daB der Zahler von Kanal
B 243 Impulse der internen Zeitbasis gezahlt hat
(=
87960,9 Sek.). Bei TOTALIZE-Messungen zeigt ein
OVERFLOW an, daB der Zahler von Kanal A
243
(= 8.8 x 1012) auf dem Eingang von Kanal A gezahlt hat.
Bei beiden, TMANUAL und TOTALIZE, wird das MeOer-
gebnis zurikkgestellt und die Messung fortgesetzt
nachdem ein ~berlaufen erkannt wurde.
PROBE COMP und TEST Messungen erzeugen kei-
nen ~ b e r l a u f .
Wenn OVERFLOW ON ist und die irsterne Kapazitat
des Gerates wird uberschritten, wird die Bedienungsab-
frage gesetzt die bestehen bleibt, bis der Status uber
einen Serial Poll abgelesen ist, oder ein Device Clear
durchgefuhrt ist. ~berlaufen von Kanal A wird durch ein
Status Byte von 193 oder 209 und eine ERROR Abfrage-
Antwort ERR 711 angezeigt. ~berlaufen von Kanal B wird
durch ein Status Byte von 194 oder 210 und eine ERROR
Abfrage-Antwort ERR 712 angezeigt.
Die Einschalt-Einstellung ist OVERFLOW OFF:
OVERFLOW
ADD DEC 1982
German
2-29
