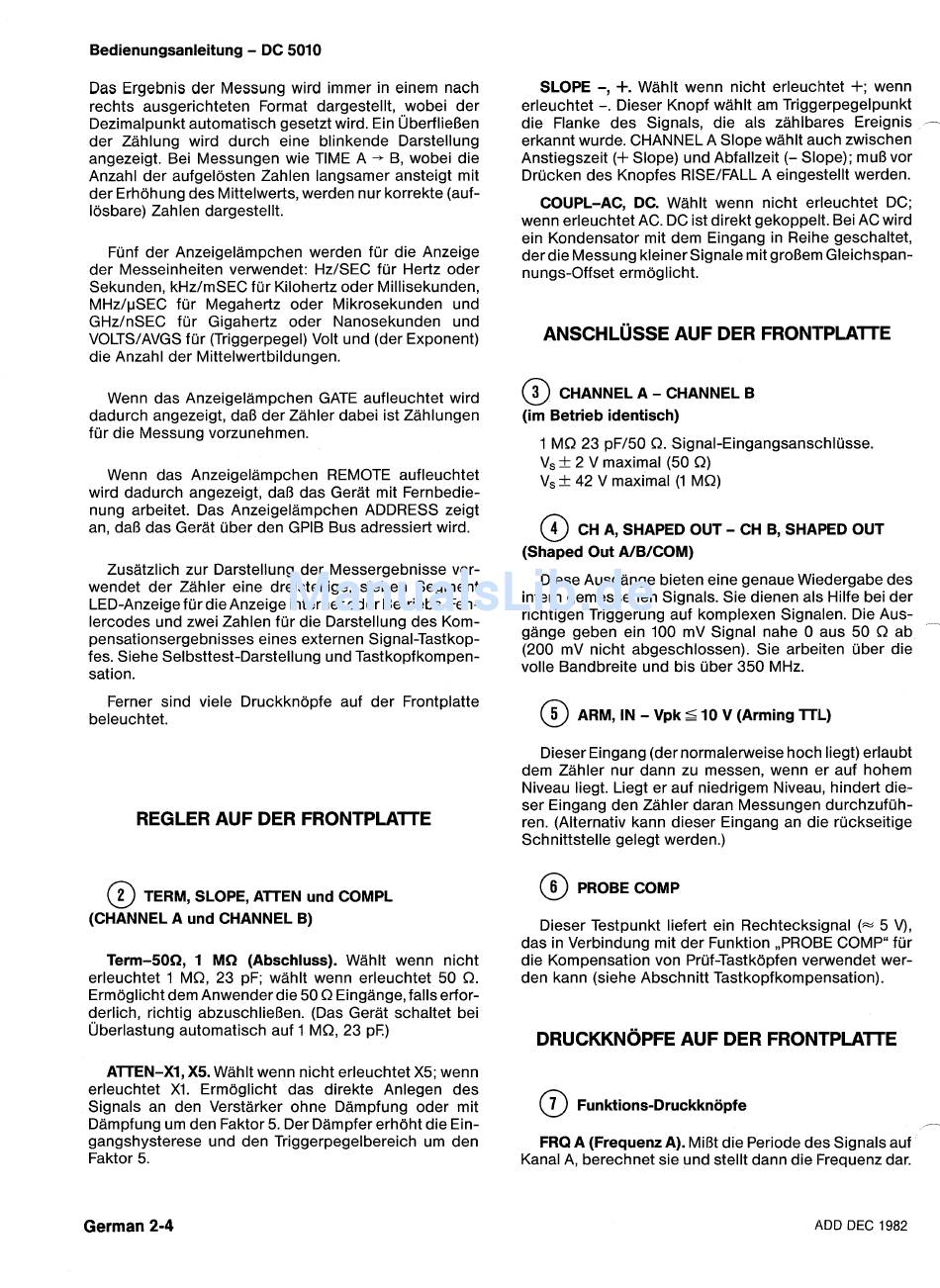

Bedienungsanleitung
-
BC 5010
Das Ergebnis der Messung wird immer in einem nach
rechts ausgerichteten Format dargestellt, wobei der
Dezimalpunkt automatisch gesetzt wird. Ein ~berflieOen
der Zahlung wird durch eine blinkende Darstellung
angezeigt. Bei Messungen wie TIME A
-
B, wobei die
Anzahl der aufgelosten Zahlen langsamer ansteigt mit
der Erhohung des Mittelwerts, werden nur korrekte (auf-
Iosbare) Zahlen dargestellt.
Funf der Anzeigelampchen werden fur die Anzeige
der Messeinheiten verwendet: HzISEC fur Hertz oder
Sekunden, kHz1mSEC fur Kilohertz oder Millisekunden,
MHzIpSEC fur Megahertz oder Mikrosekunden und
GHzInSEC fur Gigahertz oder Nanosekunden und
VOLTSIAVGS fur (Triggerpegel) Volt und (der Exponent)
die Anzahl der Mittelwertbildungen.
Wenn das Anzeigelampchen GATE aufleuchtet wird
dadurch angezeigt, dal3 der Zahler dabei ist Zahlungen
fur die Messung vorzunehmen.
Wenn das Anzeigelampchen REMOTE aufleuchtet
wird dadurch angezeigt, dal3 das Gerat mit Fernbedie-
nung arbeitet. Das Anzeigelampchen ADDRESS zeigt
an, dal3 das Gerat uber den GPlB Bus adressiert wird.
Zusatzlich zur Darstellung der Messergebnisse ver-
wendet der Zahler eine dreistellige, sieben Segment
LED-Anzeige fur die Anzeige interner oder Betriebs-Feh-
lercodes und zwei Zahlen fur die Darstellung des Kom-
pensationsergebnisses eines externen Signal-Tastkop-
fes. Siehe Selbsttest-Darstellung und Tastkopfkompen-
sation.
Ferner sind viele Druckknopfe auf der Frontplatte
beleuchtet.
REGLER AUF DER FRONTPLATE
@
TERM, SLOPE, ATTEN und COMPL
(CHANNEL A und CHANNEL B)
Term-50R, 1 MR (Abschluss). Wahlt wenn nicht
erleuchtet 1 MQ, 23 pF; wahlt wenn erleuchtet 50 Q.
Ermoglicht dem Anwender die 50 Q Eingange, falls erfor-
derlich, richtig abzuschliel3en. (Das Gerat schaltet bei
~berlastung automatisch auf 1 MQ, 23 pE)
ATTEN-XI, X5. Wahlt wenn nicht erleuchtet X5; wenn
erleuchtet XI. Ermoglicht das direkte Anlegen des
Signals an den Verstarker ohne Dampfung oder mit
Dampfung um den Faktor 5. Der Dampfer erhoht die Ein-
gangshysterese und den Triggerpegelbereich um den
Faktor 5.
SLOPE
-,
+.
Wahlt wenn nicht erleuchtet
+;
wenn
erleuchtet
-.
Dieser Knopf wahlt am Triggerpegelpunkt
die Flanke des Signals, die als zahlbares Ereignis
-
erkannt wurde. CHANNEL A Slope wahlt a i ~ c h zwischen
Anstiegszeit
(+
Slope) und Abfallzeit
(-
Slope); mul3 vor
Drucken des Knopfes RISEIFALL A eingestellt werden.
COUPL-AC, DC. Wahlt wenn nicht erleuchtet DC;
wenn erleuchtet AC. DC ist direkt gekoppek. Bei AC wird
ein Kondensator mit dem Eingang in Reihe geschaltet,
der die Messung kleiner Signale mit grol3erri Gleichspan-
nungs-Offset ermoglicht.
ANSCHLUSSE AUF DER FRONTPLAlTE
@
CHANNEL A
-
CHANNEL B
(im Betrieb identisch)
1 MQ 23 pFI50 Q. Signal-Eingangsansc:hlusse.
Vs
f
2 V maximal (50 Q)
Vs
+
42 V maximal (1 MQ)
@
CH A, SHAPED OUT
-
CH B, SHAPED OUT
(Shaped Out AIBICOM)
Diese Ausgange bieten eine genaue Wiedergabe des
intern gemessenen Signals. Sie dienen als Hilfe bei der
richtigen Triggerung auf komplexen Signalen. Die Aus-
-
gange geben ein 100 mV Signal nahe 0 aus 50 Q ab
(200 mV nicht abgeschlossen). Sie arbeiten uber die
volle Bandbreite und bis uber 350 MHz.
@
ARM, IN
-
Vpk % 10 V (Arming lTL)
Dieser Eingang (der normalerweise hoch liegt) erlaubt
dem Zahler nur dann zu messen, wenn er auf hohem
Niveau liegt. Liegt er auf niedrigem Niveau, hindert die-
ser Eingang den Zahler daran Messungeru durchzufuh-
ren. (Alternativ kann dieser Eingang an die ruckseitige
Schnittstelle gelegt werden.)
@
PROBE COMP
Dieser Testpunkt liefert ein Rechtecksignal
(=
5 V),
das in Verbindung mit der Funktion ,,PROBE COMP" fur
die Kompensation von Pruf-Tastkopfen verwendet wer-
den kann (siehe Abschnitt Tastkopfkompensation).
DRUCKKNOPFE AUF DER FRONTPLAITE
f l
FRQ A (Frequenz A). MiBt die Periode des Signals auf
Kanal A, berechnet sie und stellt dann die I-requenz dar.
German 2-4
ADD DEC 1982
