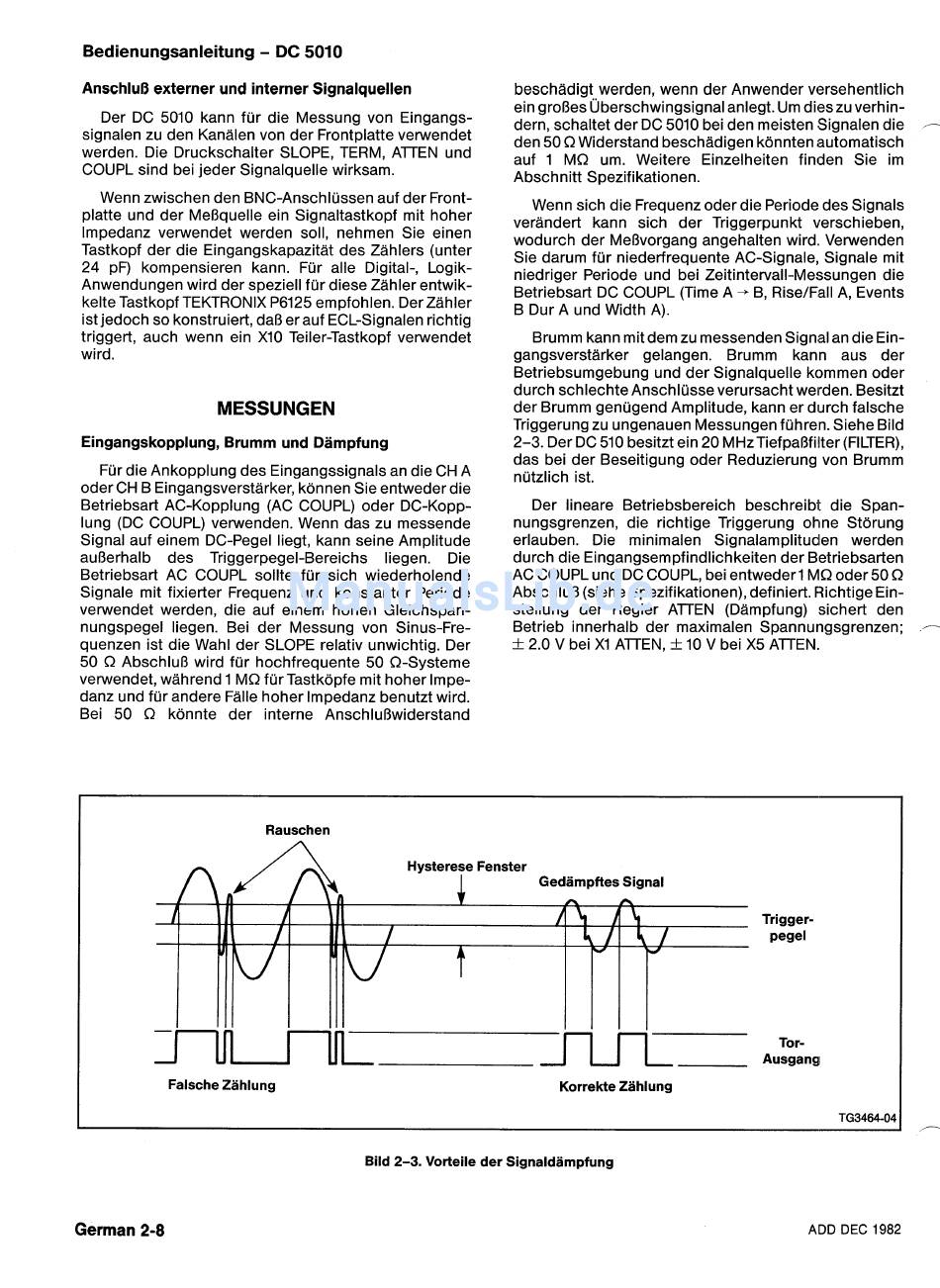

Bedienungsanleitung
-
DC 5010
AnschluO externer und interner Signalquellen
Der DC 5010 kann fur die Messung von Eingangs-
signalen zu den Kanalen von der Frontplatte verwendet
werden. Die Druckschalter SLOPE, TERM, ATTEN und
COUPL sind bei jeder Signalquelle wirksam.
Wenn zwischen den BNC-Anschlussen auf der Front-
platte und der MeOquelle ein Signaltastkopf mit hoher
lmpedanz verwendet werden soll, nehmen Sie einen
Tastkopf der die Eingangskapazitat des Zahlers (unter
24 pF) kompensieren kann. Fur alle Digital-, Logik-
Anwendungen wird der speziell fur diese Zahler entwik-
kelte Tastkopf TEKTRONIX P6125 empfohlen. Der Zahler
ist jedoch so konstruiert, daB er auf ECL-Signalen richtig
triggert, auch wenn ein XI0 Teiler-Tastkopf verwendet
wird.
MESSUNGEN
Eingangskopplung, Brumm und Dampfung
Fur die Ankopplung des Eingangssignals an die CH A
oder CH B Eingangsverstarker, konnen Sie entweder die
Betriebsart AC-Kopplung (AC COUPL) oder DC-Kopp-
lung (DC COUPL) verwenden. Wenn das zu messende
Signal auf einem DC-Pegel liegt, kann seine Amplitude
auBerhalb des Triggerpegel-Bereichs liegen. Die
Betriebsart AC COUPL sollte fur sich wiederholende
Signale mit fixierter Frequenz und konstanter Periode
verwendet werden, die auf einem hohen Gleichspan-
nungspegel liegen. Bei der Messung von Sinus-Fre-
quenzen ist die Wahl der SLOPE relativ unwichtig. Der
50 Q AbschluB wird fur hochfrequente 50 0-Systeme
verwendet, wahrend 1 MQ fur Tastkopfe mit hoher Impe-
danz und fur andere Falle hoher lmpedanz benutzt wird.
Bei 50 Q konnte der interne AnschluBwiderstand
beschadigt werden, wenn der Anwender versehentlich
ein groOes 1Jberschwingsignal anlegt. Um dieszu verhin-
dern, schaltet der DC 5010 bei den meisten Signalen die
7
den 50 Q Widerstand beschadigen konnten automatisch
auf 1 MQ um. Weitere Einzelheiten finden Sie im
Abschnitt Spezifikationen.
Wenn sich die Frequenz oder die Periode des Signals
verandert kann sich der Triggerpunkt verschieben,
wodurch der MeBvorgang angehalten wird. Verwenden
Sie darum fur niederfrequente AC-Signale, Signale mit
niedriger Periode und bei Zeitintervall-Messungen die
Betriebsart DC COUPL (Time A
+
B, RiseIFaII A, Events
B Dur A und Width A).
Brumm kann mit dem zu messenden Signal an die Ein-
gangsverstarker gelangen. Brumm kann aus der
Betriebsumgebung und der Signalquelle kommen oder
durch schlechte Anschlusse verursacht werden. Besitzt
der Brumm genugend Amplitude, kann er durch falsche
Triggerung zu ungenauen Messungen fuhren. Siehe Bild
2-3. Der DC 510 besitzt ein 20 MHzTiefpaOfiBter (FILTER),
das bei der Beseitigung oder Reduzierung von Brumm
nutzlich ist.
Der lineare Betriebsbereich beschreibl: die Span-
nungsgrenzen, die richtige Triggerung ohne Storung
erlauben. Die minimalen Signalamplituden werden
durch die Eingangsempfindlichkeiten der Betriebsarten
AC COUPL und DC COUPL, bei entwederl MQ oder 50 Q
AbschluO (siehe Spezifikationen), definiert. Richtige Ein-
stellung der Regler ATTEN (Dampfung) sichert den
Betrieb innerhalb der maximalen Spannungsgrenzen;
--
+
2.0 V bei XI ATTEN,
+
10 V bei X5 ATTEN.
Rauschen
Gedampftes Signal
Trigger-
pegel
I
Tor-
Ausgang
Falsche Zahlung
Korrekte Zahlung
TG3464-01
2-3.
Vorteile der Signaldampfung
German 2-8
ADD DEC 1982
