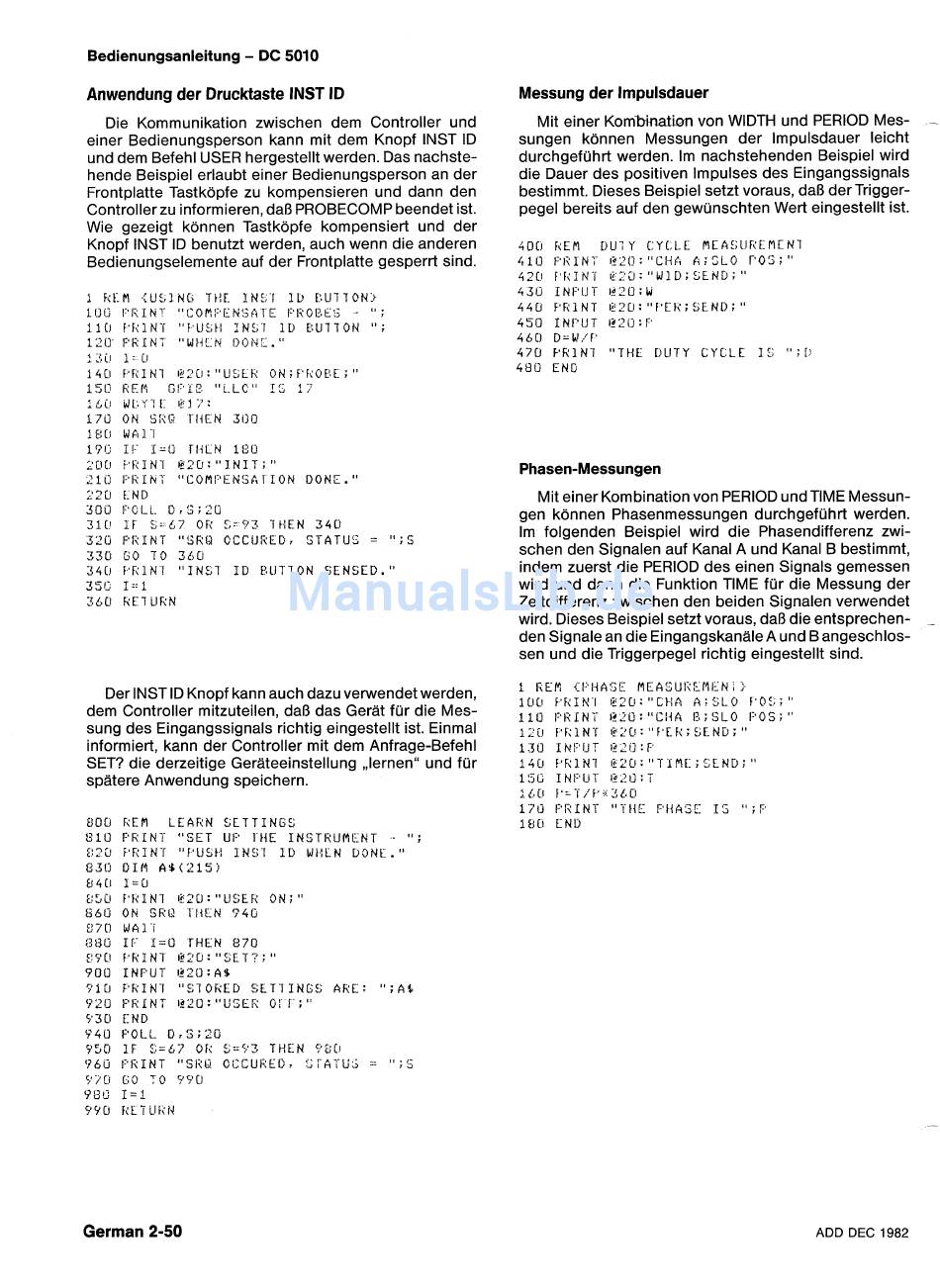

Bedienungsanleitung
-
DC 5010
Anwendung der Drucktaste
INST
ID
Die Kommunikation zwischen dem Controller und
einer Bedienungsperson kann mit dem Knopf INST ID
und dem Befehl USER hergestellt werden. Das nachste-
hende Beispiel erlaubt einer Bedienungsperson an der
Frontplatte Tastkopfe zu kompensieren und dann den
Controller zu informieren, dal3 PROBECOMP beendet ist.
Wie gezeigt konnen Tastkopfe kompensiert und der
Knopf INST ID benutzt werden, auch wenn die anderen
Bedienungselemente auf der Frontplatte gesperrt sind.
Der INST ID Knopf kann auch dazu verwendet werden,
dem Controller mitzuteilen, dal3 das Gerat fur die Mes-
sung des Eingangssignals richtig eingestellt ist. Einmal
informiert, kann der Controller mit dem Anfrage-Befehl
SET? die derzeitige Gerateeinstellung ,,lernenU und fur
spatere Anwendung speichern.
Messung der lmpulsdauer
Mit einer KombhaWn von WIDTH und PERIOD Mes-
-
sungen konnen Messungen der lmpulsdauer leicht
durchgefuhrt werden. Im nachstehenden Beispiel wird
die Dauer des positiven Impulses des Eingangssignals
bestimmt. Dieses Beispiel setzt voraus, dal3 der Trigger-
pegel bereits auf den gewunschten Wert eingestellt ist.
Phasen-Messungen
Mit einer Kombination von PERIOD und TlME Messun-
gen konnen Phasenmessungen durchgefuhrt werden.
Im folgenden Beispiel wird die Phasendifferenz zwi-
schen den Signalen auf Kanal A und Kanal B bestimmt,
indem zuerst die PERIOD des einen Signals gemessen
wird und dann die Funktion TlME fur die Messung der
Zeitdifferenz zwischen den beiden Signalen verwendet
wird. Dieses Beispiel setzt voraus, dal3 die entsprechen-
-
den Signale an die Eingangskanale A und B angeschlos-
sen und die Triggerpegel richtig eingestellt sind.
German 2-50
ADD DEC 1982
