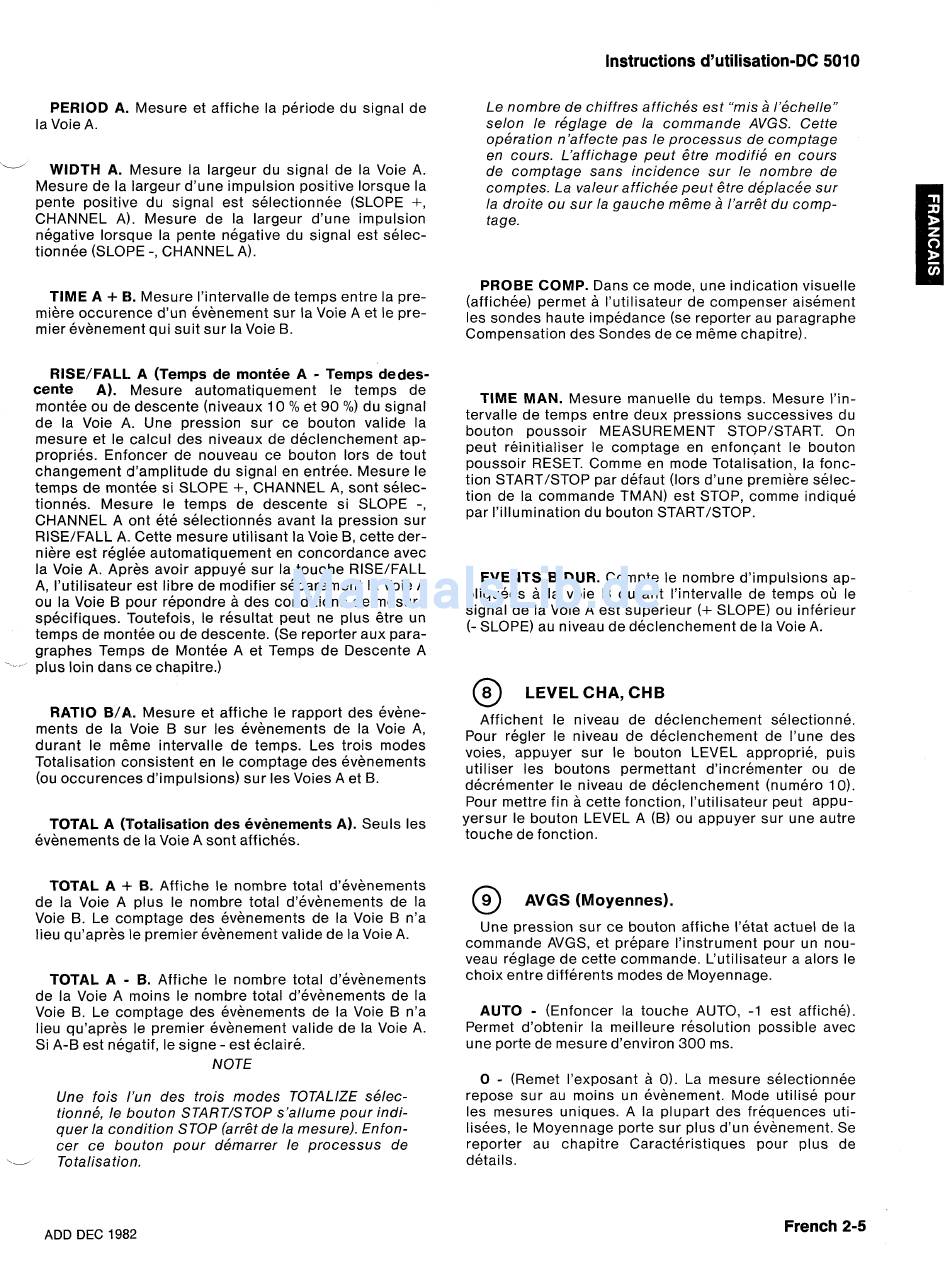

Instructions d'utilisation-DC 5010
PERIOD A. Mesure et affiche la periode du signal de
la Voie A.
i i
WIDTH A. Mesure la largeur du signal de la Voie A.
Mesure de la largeur d'une impulsion positive lorsque la
pente positive du signal est selectionnee (SLOPE
+,
CHANNEL A). Mesure de la largeur d'une impulsion
negative lorsque la pente negative du signal est selec-
tionnee (SLOPE -, CHANNEL A).
TlME A
+
E3. Mesure I'intervalle de temps entre la pre-
miere occurence d'un evenement sur la Voie A et le pre-
mier evenement qui suit sur la Voie B.
RISE/FALL. A (Temps de montee A
-
Temps dedes-
cente A). Mesure -automatiquement le temps de
montee ou de descente (niveaux 10 % et 90 %) du signal
de la Voie
Pi.
Une pression sur ce bouton valide la
mesure et le calcul des niveaux de declenchement ap-
propries. Enfoncer de nouveau ce bouton lors de tout
changement ccf'amplitude du signal en entree. Mesure le
temps de montee si SLOPE
+,
CHANNEL A, sont selec-
tionnes. Mesure le temps de descente si SLOPE -,
CHANNEL A ont ete selectionnes avant la pression sur
RISE/FALL A. Cette mesure utilisant la Voie B, cette der-
n iere est reg lee automatiquement en concordance avec
la Voie A. Apres avoir appuye sur la touche RISE/FALL
A, I'utilisateur est libre de modifier separement la Voie A
ou la Voie B pour repondre a des conditions de mesure
specifiques. 'Toutefois, le resultat peut ne plus etre un
temps de mor~tee ou de descente. (Se reporter aux para-
graphes Temps de Montee A et Temps de Descente A
-
plus loin dans ce chapitre.)
RATIO B/A. Mesure et affiche le rapport des evene-
ments de la Voie B sur les evenements de la Voie A,
durant le meme intervalle de temps. Les trois modes
Totalisation consistent en le comptage des evenements
(ou occurences d'impulsions) sur les Voies A et B.
TOTAL A (Totalisation des evenements A). Seuls les
evenements de la Voie A sont affiches.
TOTAL A
-k
6. Affiche le nombre total d'evenements
de la Voie A plus le nombre total d'evenements de la
Voie B. Le comptage des evenements de la Voie B n'a
lieu qu'apres le premier evenement valide de la Voie A.
TOTAL A
-
B. Affiche le nombre total d'evenements
de la Voie A moins le nombre total d'evenements de la
Voie B. Le comptage des evenements de la Voie B n'a
lieu qu'apres le premier evenement valide de la Voie A.
Si A-B est negatif, le signe - est eclaire.
NOTE
Une fois I'un des trois modes TOTALIZE selec-
tionne, le bouton STARTBTOP s'allume pour indi-
quer la condition STOP (arr6t de la mesure). Enfon-
cer ce bouton pour demarrer le processus de
\---
Totalisa tion.
Le nombre de chiffres affiches est "mis a I'echelle"
selon le reglage de la commande AVGS. Cette
operation n'affecte pas le processus de comptage
en cours. L'affichage peut 6tre modifib en cours
de comptage sans incidence sur le nombre de
comptes. La valeur affichee peut &re deplacee sur
la droite ou sur la gauche meme a I'arrgt du comp-
tage.
PROBE COMP. Dans ce mode, une indication visuelle
(affichee) permet a I'uti lisateur de compenser aisement
les sondes haute impedance (se reporter au paragraphe
Compensation des Sondes de ce meme chapitre).
TlME MAN. Mesure manuelle du temps. Mesure I'in-
tervalle de temps entre deux pressions successives du
bouton poussoir MEASUREMENT STOP/START. On
peut reinitialiser le comptage en enfoncant le bouton
poussoir RESET. Comme en mode Totalisation, la fonc-
tion STARTBTOP par defaut (lors d'une premiere selec-
tion de la commande TMAN) est STOP, comme indique
par I'illumination du bouton STARTSTOP.
EVENTS B
DUR.
Compte le nombre d'impulsions ap-
pliquees a la voie B durant I'intervalle de temps o i le
signal de la Voie A est superieur
(+
SLOPE) ou inferieur
(-
SLOPE) au niveau de declenchement de la Voie A.
@
LEVEL CHA, CHB
Affichent le niveau de declenchement selectionne.
Pour regler le niveau de declenchement de I'une des
voies, appuyer sur le bouton LEVEL approprie, puis
utiliser les boutons permettant d'incrementer ou de
decrementer le niveau de declenchement (numero 10).
Pour mettre fin a cette fonction, I'utilisateur peut appu-
yersur le bouton LEVEL A (B) ou appuyer sur une autre
touche de fonction.
AVGS (Moyennes).
Une pression sur ce bouton affiche I'etat actuel de la
commande AVGS, et prepare I'instrument pour un nou-
veau reglage de cette commande. L'utilisateur a alors le
choix entre differents modes de Moyennage.
AUTO
-
(Enfoncer la touche AUTO, -1 est affiche).
Permet d'obtenir la meilleure resolution possible avec
une porte de mesure d'environ 300 ms.
0
-
(Remet I'exposant a 0). La mesure selectionnee
repose sur au moins un evenement. Mode utilise pour
les mesures uniques. A la plupart des frequences uti-
lisees, le Moyennage porte sur plus d'un evenement. Se
reporter au chapitre Caracteristiques pour plus de
details.
ADD DEC 1982
French
2-5
