11 Anhang
Index Parameter
10 XD_SCALE
58
Analog Input Funktionsblock (Analogeingang)
Schreibzugriff bei
Betriebsart
(MODE_BLK)
MAN - OOS

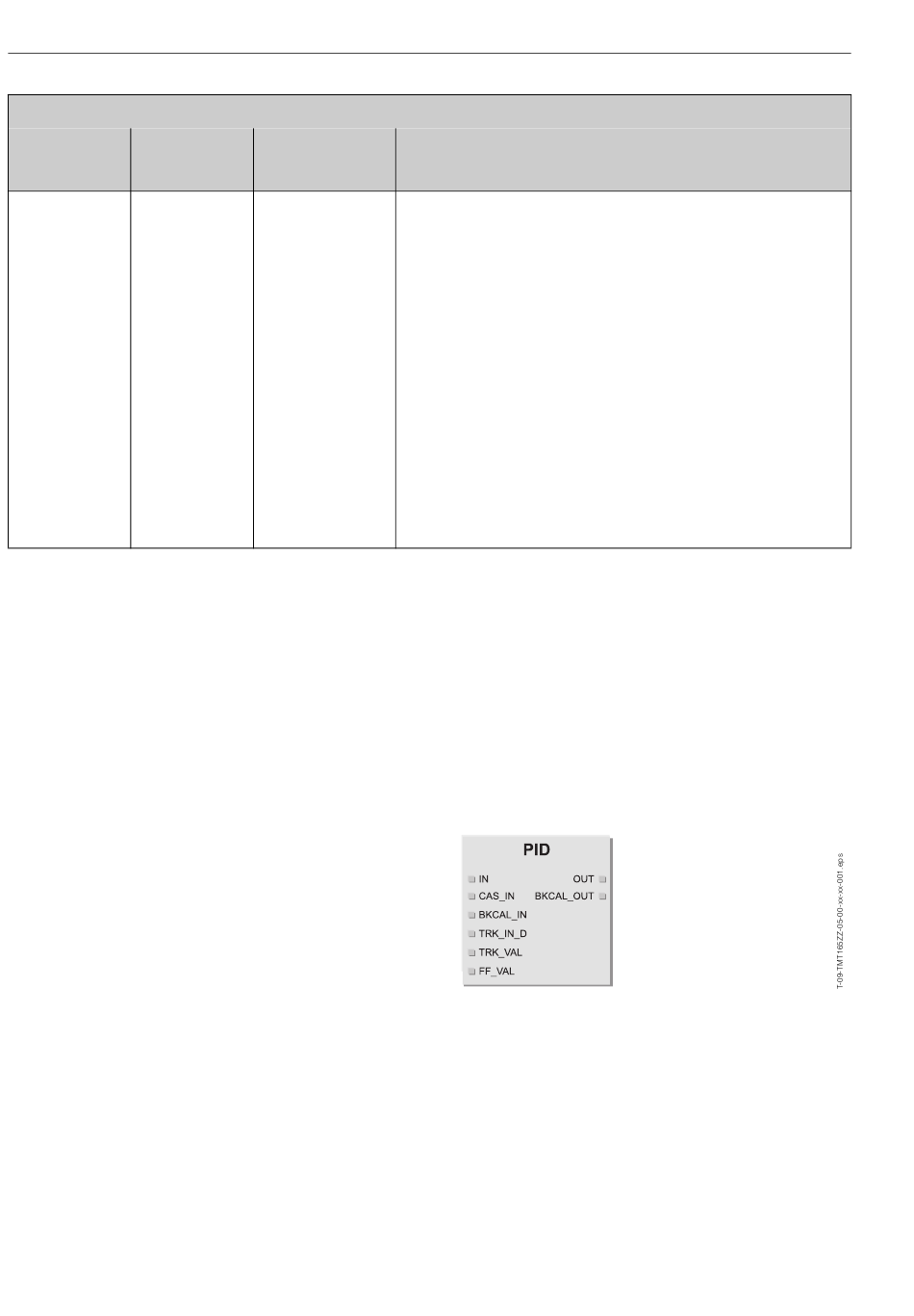

11.7 PID Funktionsblock (PID-Regler)

Ein PID Funktionsblock beinhaltet die Eingangskanal-Verarbeitung, die proportional-
integral-differential Regelung (PID) und die analogen Ausgangskanal-Verarbeitung. Die
Konfiguration des PID Funktionsblocks ist abhängig von der Automatisierungsaufgabe.
Realisierbar sind: einfache Regelkreise, Regelungen mit Störgrößenaufschaltung, Kas-
kadenregelung, Kaskadenregelung mit Begrenzung.
Für die Messwertverarbeitung innerhalb des PID Funktionsblocks stehen u. a. folgende
Möglichkeiten zur Verfügung: Signalskalierung, Signalbegrenzung, Betriebsartsteue-
rung, Störgrößenaufschaltung, Begrenzungsregelung, Alarmerkennung, Weiterleitung
des Signalstatus.
• IN = Eingang der Regelgröße von einem anderen Funktionsblock.
• CAS_IN = Eingang des externen Sollwerts von einem anderen Funktionsblock.
• BKCAL_IN = Eingang des Rückführungswertes und -status vom Ausgang BKCAL_OUT des nach-
geschalteten Funktionsblocks, der eine stoßfreie Betriebsumschaltung gewährleistet.
• TRK_IN_D = Diskreter Eingang zur Aktivierung der externen Ausgangs-Nachführung.
• TRK_VAL = Eingang für den externen Wert zur Nachführung von einem anderen Funktionsblock.
• FF_VAL = Eingang für die Störgröße von einem anderen Funktionsblock.
• OUT = Ausgangswert und -status (Stellgröße) des PID Funktionsblocks.
• BKCAL_OUT = Ausgang für den Rückführungswert und -status, der dem Eingang BKCAL_IN des vor-
geschalteten Funktionsblocks übergeben wird, um eine stoßfreie Betriebsumschaltung
zu gewährleistet.
FOUNDATION Fieldbus Temperaturtransmitter
Beschreibung
In dieser Parametergruppe wird der Messbereich des Sensors skaliert, die
Einheit der Prozessgröße und die Anzahl der Nachkommastellen bestimmt.
Eingabe: Messbereich des Sensors
Werkseinstellung:
Analog Input Funktionsblock = -200 bis 850 °C
Hinweis!
• Die Definition des Messbereichs in dieser Parametergruppe bedeutet
keine Begrenzung. Befindet sich der Wert ausserhalb des Messbereichs,
so wird dieser trotzdem übertragen.
• Die in diese Parametergruppe ausgewählte Einheit ist auch für den Trans-
ducer Block gültig.
• Die Eingabe des Messbereichs über den Parameter XD_SCALE stellt
keine Begrenzung des Ausgangs da.
• Eine Beschreibung für die Umskalierung eines Eingangswertes über den
Parameters XD_SCALE, finden Sie auf der Seite 48.
