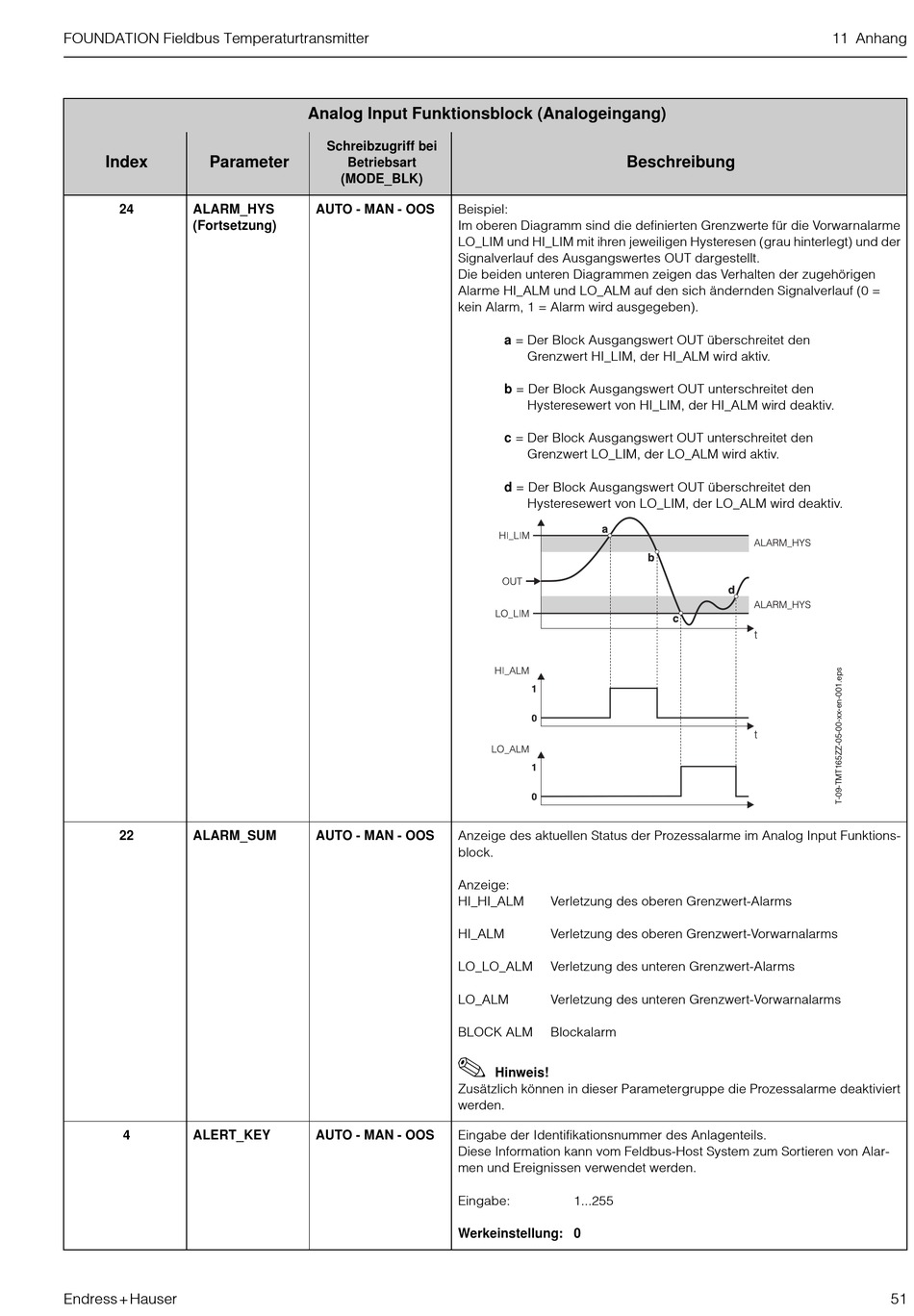

FOUNDATION Fieldbus Temperaturtransmitter
Index
Parameter
24
ALARM_HYS
(Fortsetzung)
22
ALARM_SUM
4
ALERT_KEY
Endress+Hauser
Analog Input Funktionsblock (Analogeingang)
Schreibzugriff bei
Betriebsart
(MODE_BLK)
AUTO - MAN - OOS
Beispiel:
Im oberen Diagramm sind die definierten Grenzwerte für die Vorwarnalarme
LO_LIM und HI_LIM mit ihren jeweiligen Hysteresen (grau hinterlegt) und der
Signalverlauf des Ausgangswertes OUT dargestellt.
Die beiden unteren Diagrammen zeigen das Verhalten der zugehörigen
Alarme HI_ALM und LO_ALM auf den sich ändernden Signalverlauf (0 =
kein Alarm, 1 = Alarm wird ausgegeben).
AUTO - MAN - OOS
Anzeige des aktuellen Status der Prozessalarme im Analog Input Funktions-
block.
Anzeige:
HI_HI_ALM
HI_ALM
LO_LO_ALM
LO_ALM
BLOCK ALM
2
Zusätzlich können in dieser Parametergruppe die Prozessalarme deaktiviert
werden.
AUTO - MAN - OOS
Eingabe der Identifikationsnummer des Anlagenteils.
Diese Information kann vom Feldbus-Host System zum Sortieren von Alar-
men und Ereignissen verwendet werden.
Eingabe:
Werkeinstellung: 0
Beschreibung
a = Der Block Ausgangswert OUT überschreitet den
Grenzwert HI_LIM, der HI_ALM wird aktiv.
b = Der Block Ausgangswert OUT unterschreitet den
Hysteresewert von HI_LIM, der HI_ALM wird deaktiv.
c = Der Block Ausgangswert OUT unterschreitet den
Grenzwert LO_LIM, der LO_ALM wird aktiv.
d = Der Block Ausgangswert OUT überschreitet den
Hysteresewert von LO_LIM, der LO_ALM wird deaktiv.
Verletzung des oberen Grenzwert-Alarms
Verletzung des oberen Grenzwert-Vorwarnalarms
Verletzung des unteren Grenzwert-Alarms
Verletzung des unteren Grenzwert-Vorwarnalarms
Blockalarm
Hinweis!
1...255
11 Anhang
51
