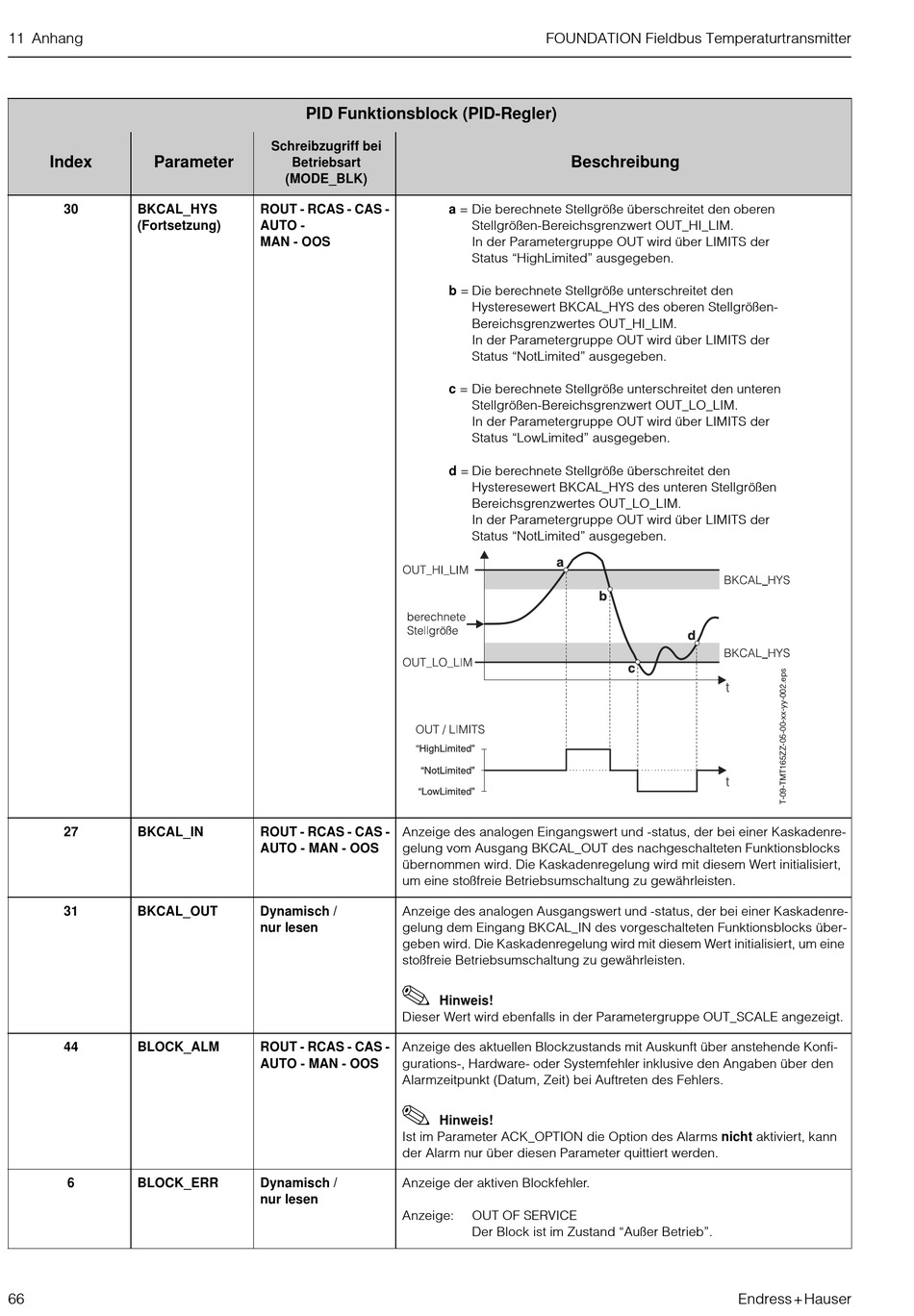

11 Anhang
Index Parameter
30 BKCAL_HYS
(Fortsetzung)
27 BKCAL_IN
31 BKCAL_OUT
44 BLOCK_ALM
6 BLOCK_ERR
66
PID Funktionsblock (PID-Regler)
Schreibzugriff bei
Betriebsart
(MODE_BLK)
ROUT - RCAS - CAS -
AUTO -
MAN - OOS
ROUT - RCAS - CAS - Anzeige des analogen Eingangswert und -status, der bei einer Kaskadenre-
AUTO - MAN - OOS gelung vom Ausgang BKCAL_OUT des nachgeschalteten Funktionsblocks
übernommen wird. Die Kaskadenregelung wird mit diesem Wert initialisiert,
um eine stoßfreie Betriebsumschaltung zu gewährleisten.
Dynamisch / Anzeige des analogen Ausgangswert und -status, der bei einer Kaskadenre-
nur lesen gelung dem Eingang BKCAL_IN des vorgeschalteten Funktionsblocks über-
geben wird. Die Kaskadenregelung wird mit diesem Wert initialisiert, um eine
stoßfreie Betriebsumschaltung zu gewährleisten.
2
Dieser Wert wird ebenfalls in der Parametergruppe OUT_SCALE angezeigt.
ROUT - RCAS - CAS - Anzeige des aktuellen Blockzustands mit Auskunft über anstehende Konfi-
AUTO - MAN - OOS gurations-, Hardware- oder Systemfehler inklusive den Angaben über den
Alarmzeitpunkt (Datum, Zeit) bei Auftreten des Fehlers.
2
Ist im Parameter ACK_OPTION die Option des Alarms nicht aktiviert, kann
der Alarm nur über diesen Parameter quittiert werden.
Dynamisch / Anzeige der aktiven Blockfehler.
nur lesen
Anzeige:
FOUNDATION Fieldbus Temperaturtransmitter
Beschreibung
a = Die berechnete Stellgröße überschreitet den oberen
Stellgrößen-Bereichsgrenzwert OUT_HI_LIM.
In der Parametergruppe OUT wird über LIMITS der
Status "HighLimited" ausgegeben.
b = Die berechnete Stellgröße unterschreitet den
Hysteresewert BKCAL_HYS des oberen Stellgrößen-
Bereichsgrenzwertes OUT_HI_LIM.
In der Parametergruppe OUT wird über LIMITS der
Status "NotLimited" ausgegeben.
c = Die berechnete Stellgröße unterschreitet den unteren
Stellgrößen-Bereichsgrenzwert OUT_LO_LIM.
In der Parametergruppe OUT wird über LIMITS der
Status "LowLimited" ausgegeben.
d = Die berechnete Stellgröße überschreitet den
Hysteresewert BKCAL_HYS des unteren Stellgrößen
Bereichsgrenzwertes OUT_LO_LIM.
In der Parametergruppe OUT wird über LIMITS der
Status "NotLimited" ausgegeben.
Hinweis!
Hinweis!
OUT OF SERVICE
Der Block ist im Zustand "Außer Betrieb".
