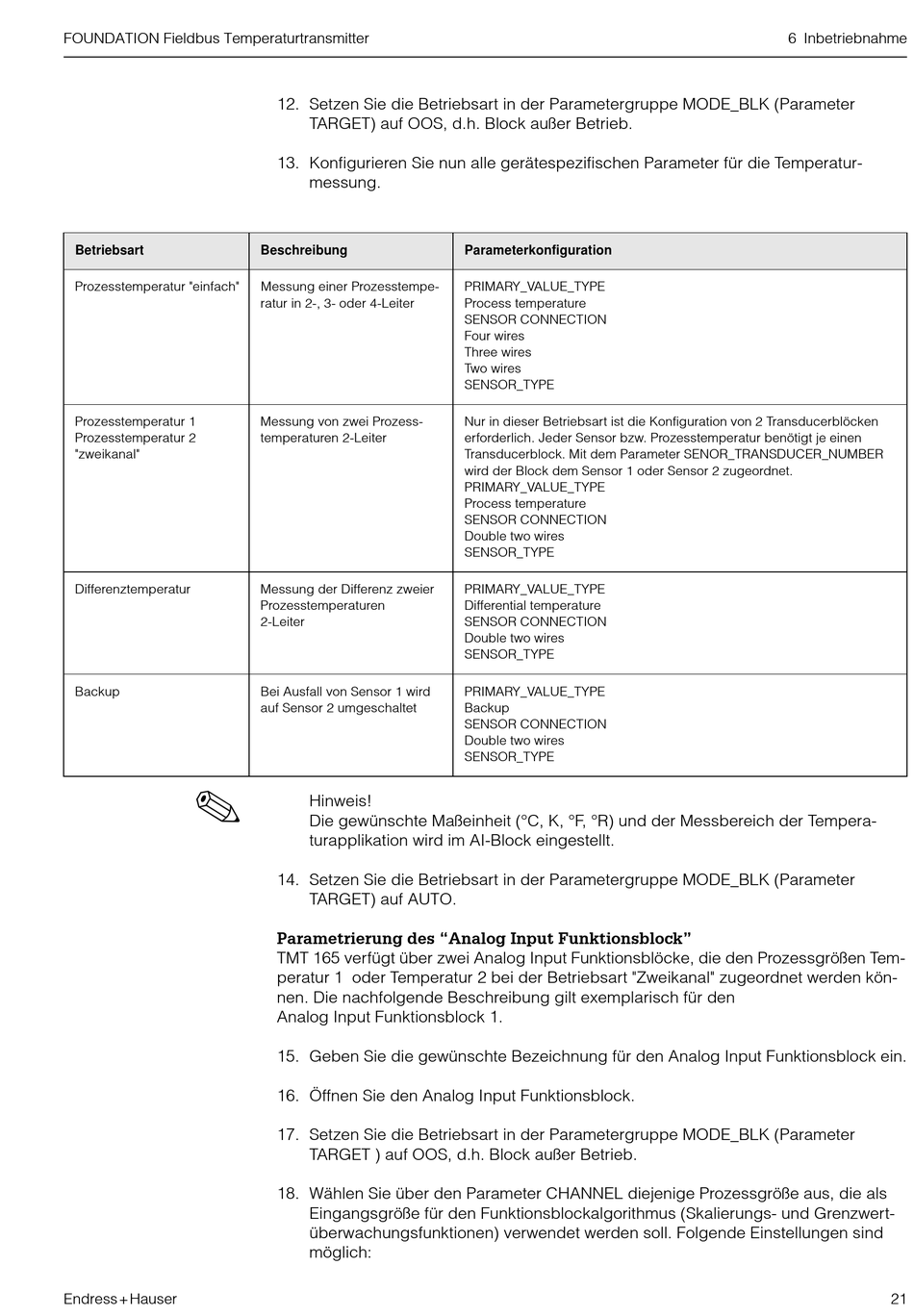

Endress+Hauser iTEMP TMT 165 FOUNDATION Fieldbus Betriebsanleitung Seite 21

FOUNDATION Fieldbus Temperaturtransmitter
Betriebsart
Prozesstemperatur "einfach"
Prozesstemperatur 1
Prozesstemperatur 2
"zweikanal"
Differenztemperatur
Backup
2
Endress+Hauser
12. Setzen Sie die Betriebsart in der Parametergruppe MODE_BLK (Parameter
TARGET) auf OOS, d.h. Block außer Betrieb.
13. Konfigurieren Sie nun alle gerätespezifischen Parameter für die Temperatur-
messung.
Beschreibung
Messung einer Prozesstempe-
ratur in 2-, 3- oder 4-Leiter
Messung von zwei Prozess-
temperaturen 2-Leiter
Messung der Differenz zweier
Prozesstemperaturen
2-Leiter
Bei Ausfall von Sensor 1 wird
auf Sensor 2 umgeschaltet
Hinweis!
Die gewünschte Maßeinheit (°C, K, °F, °R) und der Messbereich der Tempera-
turapplikation wird im AI-Block eingestellt.
14. Setzen Sie die Betriebsart in der Parametergruppe MODE_BLK (Parameter
TARGET) auf AUTO.
Parametrierung des "Analog Input Funktionsblock"
TMT 165 verfügt über zwei Analog Input Funktionsblöcke, die den Prozessgrößen Tem-
peratur 1 oder Temperatur 2 bei der Betriebsart "Zweikanal" zugeordnet werden kön-
nen. Die nachfolgende Beschreibung gilt exemplarisch für den
Analog Input Funktionsblock 1.
15. Geben Sie die gewünschte Bezeichnung für den Analog Input Funktionsblock ein.
16. Öffnen Sie den Analog Input Funktionsblock.
17. Setzen Sie die Betriebsart in der Parametergruppe MODE_BLK (Parameter
TARGET ) auf OOS, d.h. Block außer Betrieb.
18. Wählen Sie über den Parameter CHANNEL diejenige Prozessgröße aus, die als
Eingangsgröße für den Funktionsblockalgorithmus (Skalierungs- und Grenzwert-
überwachungsfunktionen) verwendet werden soll. Folgende Einstellungen sind
möglich:
Parameterkonfiguration
PRIMARY_VALUE_TYPE
Process temperature
SENSOR CONNECTION
Four wires
Three wires
Two wires
SENSOR_TYPE
Nur in dieser Betriebsart ist die Konfiguration von 2 Transducerblöcken
erforderlich. Jeder Sensor bzw. Prozesstemperatur benötigt je einen
Transducerblock. Mit dem Parameter SENOR_TRANSDUCER_NUMBER
wird der Block dem Sensor 1 oder Sensor 2 zugeordnet.
PRIMARY_VALUE_TYPE
Process temperature
SENSOR CONNECTION
Double two wires
SENSOR_TYPE
PRIMARY_VALUE_TYPE
Differential temperature
SENSOR CONNECTION
Double two wires
SENSOR_TYPE
PRIMARY_VALUE_TYPE
Backup
SENSOR CONNECTION
Double two wires
SENSOR_TYPE
6 Inbetriebnahme
