FOUNDATION Fieldbus Temperaturtransmitter
2
Endress+Hauser

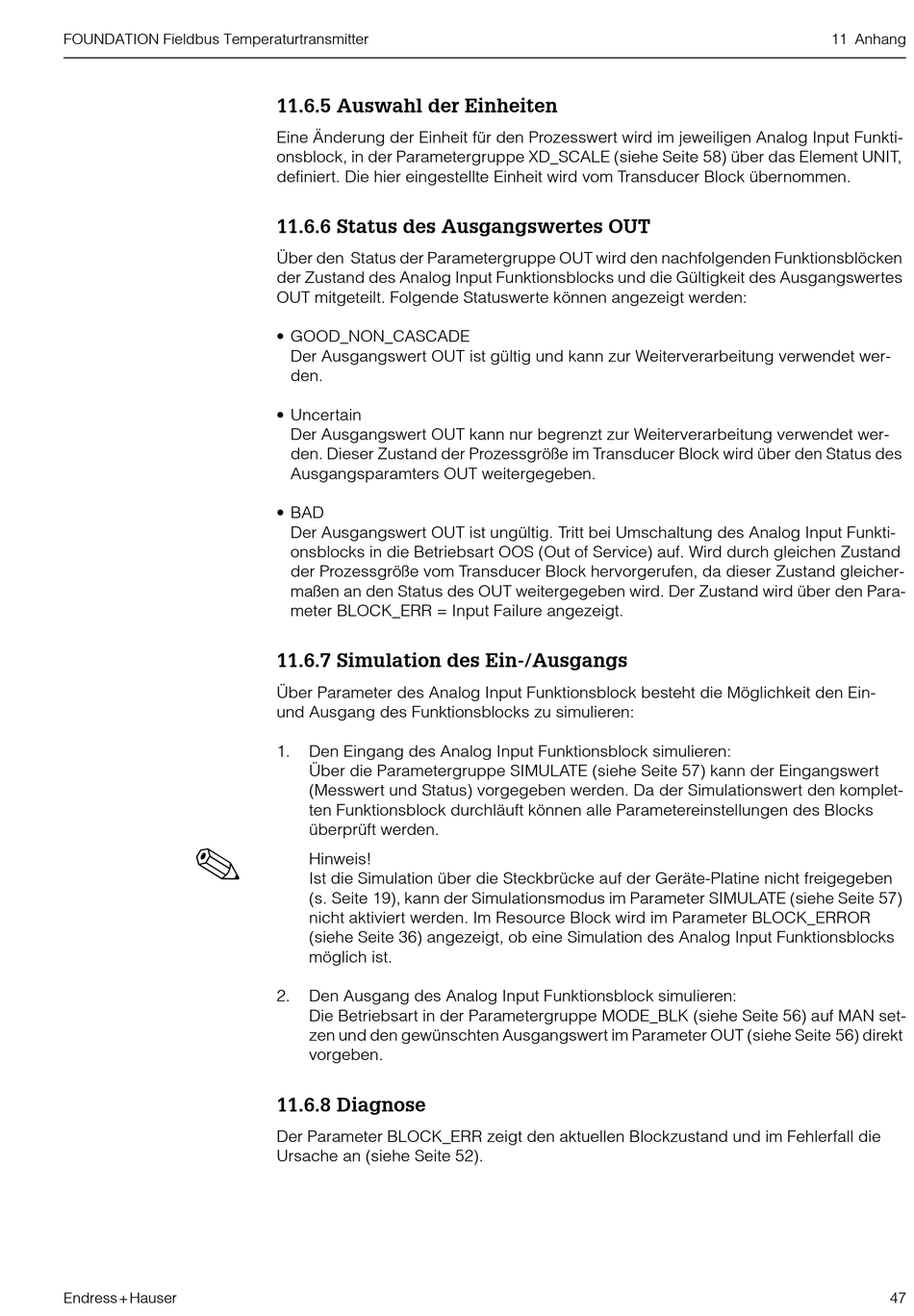

11.6.5 Auswahl der Einheiten
Eine Änderung der Einheit für den Prozesswert wird im jeweiligen Analog Input Funkti-
onsblock, in der Parametergruppe XD_SCALE (siehe Seite 58) über das Element UNIT,
definiert. Die hier eingestellte Einheit wird vom Transducer Block übernommen.
11.6.6 Status des Ausgangswertes OUT
Über den Status der Parametergruppe OUT wird den nachfolgenden Funktionsblöcken
der Zustand des Analog Input Funktionsblocks und die Gültigkeit des Ausgangswertes
OUT mitgeteilt. Folgende Statuswerte können angezeigt werden:
• GOOD_NON_CASCADE
Der Ausgangswert OUT ist gültig und kann zur Weiterverarbeitung verwendet wer-
den.
• Uncertain
Der Ausgangswert OUT kann nur begrenzt zur Weiterverarbeitung verwendet wer-
den. Dieser Zustand der Prozessgröße im Transducer Block wird über den Status des
Ausgangsparamters OUT weitergegeben.
• BAD
Der Ausgangswert OUT ist ungültig. Tritt bei Umschaltung des Analog Input Funkti-
onsblocks in die Betriebsart OOS (Out of Service) auf. Wird durch gleichen Zustand
der Prozessgröße vom Transducer Block hervorgerufen, da dieser Zustand gleicher-
maßen an den Status des OUT weitergegeben wird. Der Zustand wird über den Para-
meter BLOCK_ERR = Input Failure angezeigt.
11.6.7 Simulation des Ein-/Ausgangs
Über Parameter des Analog Input Funktionsblock besteht die Möglichkeit den Ein-
und Ausgang des Funktionsblocks zu simulieren:
1.
Den Eingang des Analog Input Funktionsblock simulieren:
Über die Parametergruppe SIMULATE (siehe Seite 57) kann der Eingangswert
(Messwert und Status) vorgegeben werden. Da der Simulationswert den komplet-
ten Funktionsblock durchläuft können alle Parametereinstellungen des Blocks
überprüft werden.
Hinweis!
Ist die Simulation über die Steckbrücke auf der Geräte-Platine nicht freigegeben
(s. Seite 19), kann der Simulationsmodus im Parameter SIMULATE (siehe Seite 57)
nicht aktiviert werden. Im Resource Block wird im Parameter BLOCK_ERROR
(siehe Seite 36) angezeigt, ob eine Simulation des Analog Input Funktionsblocks
möglich ist.
2.
Den Ausgang des Analog Input Funktionsblock simulieren:
Die Betriebsart in der Parametergruppe MODE_BLK (siehe Seite 56) auf MAN set-
zen und den gewünschten Ausgangswert im Parameter OUT (siehe Seite 56) direkt
vorgeben.
11.6.8 Diagnose
Der Parameter BLOCK_ERR zeigt den aktuellen Blockzustand und im Fehlerfall die
Ursache an (siehe Seite 52).
11 Anhang
47
