11 Anhang
Index
Parameter
9
OUT
28
OUT_HI_LIM
29
OUT_LO_LIM
11
OUT_SCALE
74

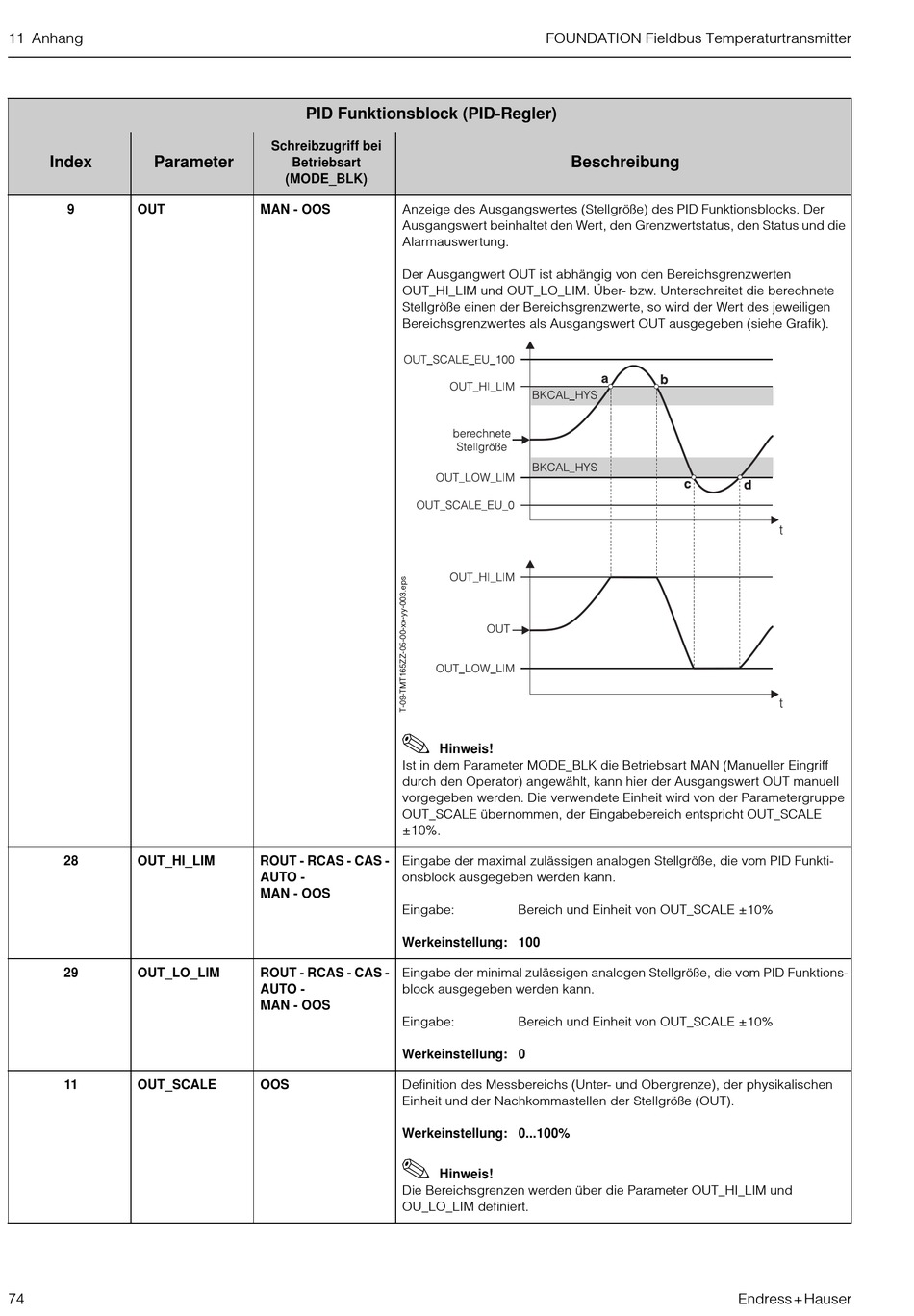

PID Funktionsblock (PID-Regler)
Schreibzugriff bei
Betriebsart
(MODE_BLK)
MAN - OOS
Anzeige des Ausgangswertes (Stellgröße) des PID Funktionsblocks. Der
Ausgangswert beinhaltet den Wert, den Grenzwertstatus, den Status und die
Alarmauswertung.
Der Ausgangwert OUT ist abhängig von den Bereichsgrenzwerten
OUT_HI_LIM und OUT_LO_LIM. Über- bzw. Unterschreitet die berechnete
Stellgröße einen der Bereichsgrenzwerte, so wird der Wert des jeweiligen
Bereichsgrenzwertes als Ausgangswert OUT ausgegeben (siehe Grafik).
2
Ist in dem Parameter MODE_BLK die Betriebsart MAN (Manueller Eingriff
durch den Operator) angewählt, kann hier der Ausgangswert OUT manuell
vorgegeben werden. Die verwendete Einheit wird von der Parametergruppe
OUT_SCALE übernommen, der Eingabebereich entspricht OUT_SCALE
±10%.
ROUT - RCAS - CAS -
Eingabe der maximal zulässigen analogen Stellgröße, die vom PID Funkti-
AUTO -
onsblock ausgegeben werden kann.
MAN - OOS
Eingabe:
Werkeinstellung: 100
ROUT - RCAS - CAS -
Eingabe der minimal zulässigen analogen Stellgröße, die vom PID Funktions-
AUTO -
block ausgegeben werden kann.
MAN - OOS
Eingabe:
Werkeinstellung: 0
OOS
Definition des Messbereichs (Unter- und Obergrenze), der physikalischen
Einheit und der Nachkommastellen der Stellgröße (OUT).
Werkeinstellung: 0...100%
2
Die Bereichsgrenzen werden über die Parameter OUT_HI_LIM und
OU_LO_LIM definiert.
FOUNDATION Fieldbus Temperaturtransmitter
Beschreibung
Hinweis!
Bereich und Einheit von OUT_SCALE ±10%
Bereich und Einheit von OUT_SCALE ±10%
Hinweis!
Endress+Hauser
