FOUNDATION Fieldbus Temperaturtransmitter
Index Parameter
17 BYPASS
18 CAS_IN
13 CONTROL_OPTS
Endress+Hauser

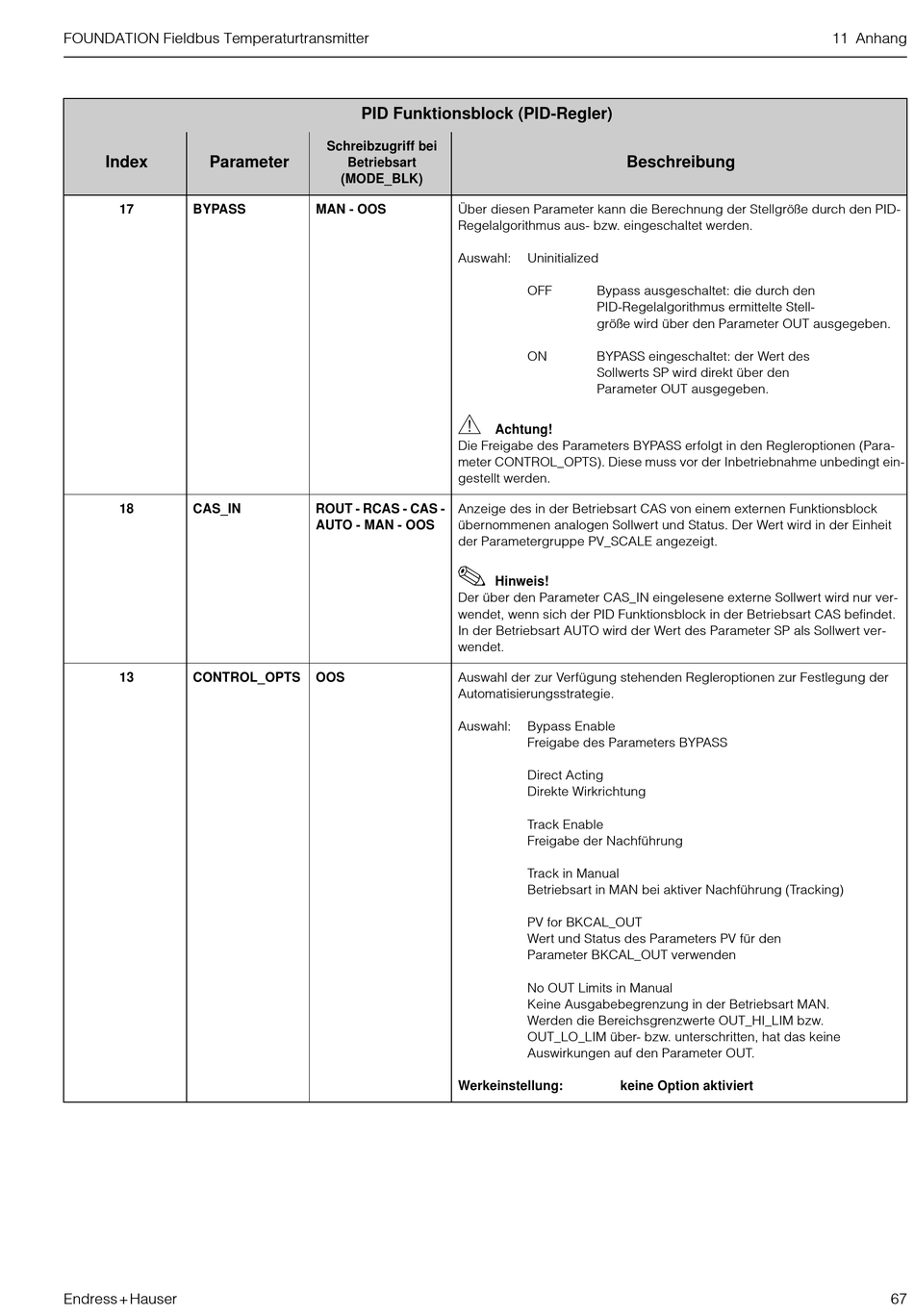

PID Funktionsblock (PID-Regler)
Schreibzugriff bei
Betriebsart
(MODE_BLK)
MAN - OOS Über diesen Parameter kann die Berechnung der Stellgröße durch den PID-
Regelalgorithmus aus- bzw. eingeschaltet werden.
Auswahl:
4
Die Freigabe des Parameters BYPASS erfolgt in den Regleroptionen (Para-
meter CONTROL_OPTS). Diese muss vor der Inbetriebnahme unbedingt ein-
gestellt werden.
ROUT - RCAS - CAS - Anzeige des in der Betriebsart CAS von einem externen Funktionsblock
AUTO - MAN - OOS übernommenen analogen Sollwert und Status. Der Wert wird in der Einheit
der Parametergruppe PV_SCALE angezeigt.
2
Der über den Parameter CAS_IN eingelesene externe Sollwert wird nur ver-
wendet, wenn sich der PID Funktionsblock in der Betriebsart CAS befindet.
In der Betriebsart AUTO wird der Wert des Parameter SP als Sollwert ver-
wendet.
OOS Auswahl der zur Verfügung stehenden Regleroptionen zur Festlegung der
Automatisierungsstrategie.
Auswahl:
Werkeinstellung:
Beschreibung
Uninitialized
OFF Bypass ausgeschaltet: die durch den
PID-Regelalgorithmus ermittelte Stell-
größe wird über den Parameter OUT ausgegeben.
ON BYPASS eingeschaltet: der Wert des
Sollwerts SP wird direkt über den
Parameter OUT ausgegeben.
Achtung!
Hinweis!
Bypass Enable
Freigabe des Parameters BYPASS
Direct Acting
Direkte Wirkrichtung
Track Enable
Freigabe der Nachführung
Track in Manual
Betriebsart in MAN bei aktiver Nachführung (Tracking)
PV for BKCAL_OUT
Wert und Status des Parameters PV für den
Parameter BKCAL_OUT verwenden
No OUT Limits in Manual
Keine Ausgabebegrenzung in der Betriebsart MAN.
Werden die Bereichsgrenzwerte OUT_HI_LIM bzw.
OUT_LO_LIM über- bzw. unterschritten, hat das keine
Auswirkungen auf den Parameter OUT.
keine Option aktiviert
