FOUNDATION Fieldbus Temperaturtransmitter
Index
Parameter
7
PV
16
PV_FTIME
10
PV_SCALE
26
RATE
32
RCAS_IN
Endress+Hauser

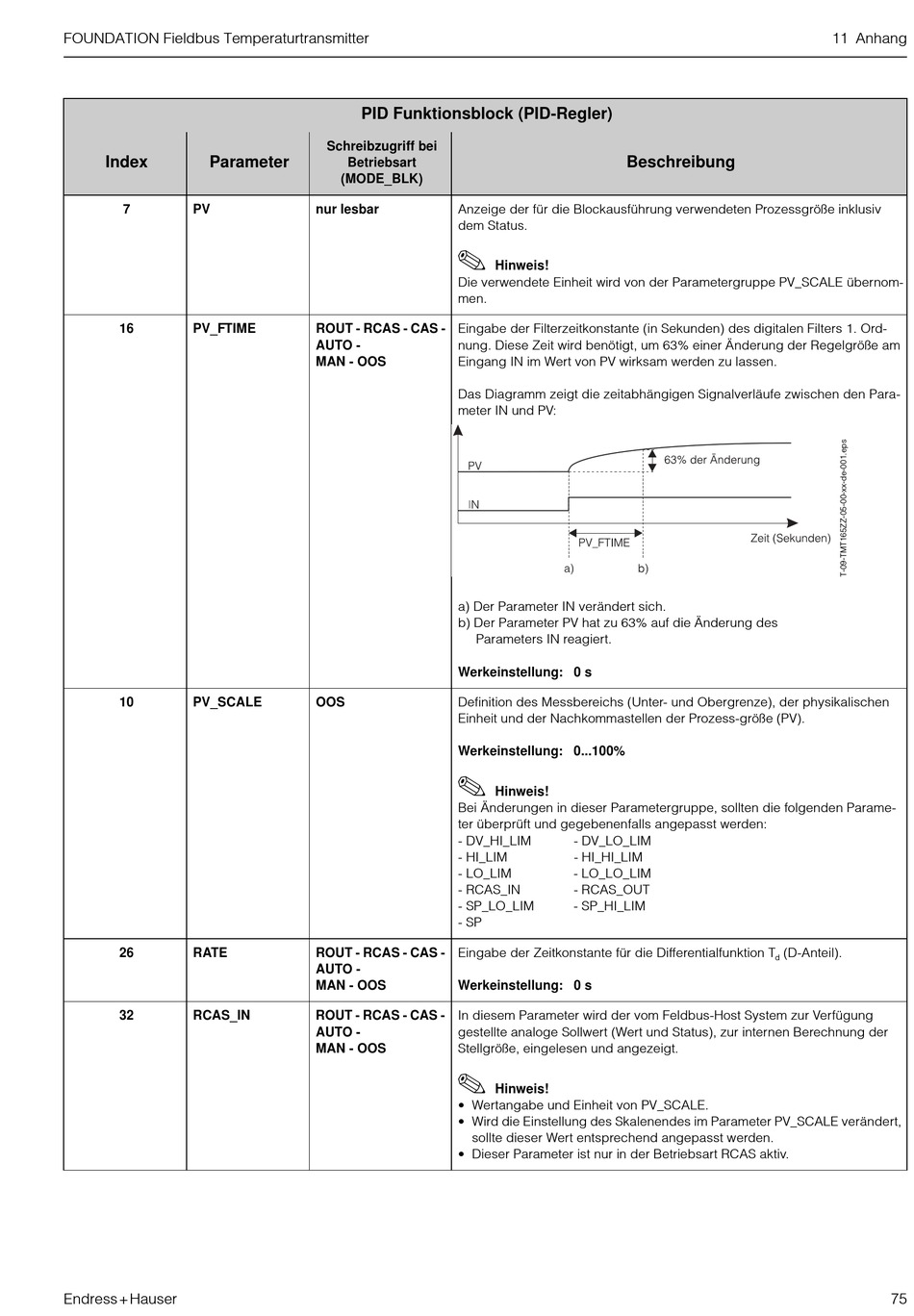

PID Funktionsblock (PID-Regler)
Schreibzugriff bei
Betriebsart
(MODE_BLK)
nur lesbar
Anzeige der für die Blockausführung verwendeten Prozessgröße inklusiv
dem Status.
2
Die verwendete Einheit wird von der Parametergruppe PV_SCALE übernom-
men.
ROUT - RCAS - CAS -
Eingabe der Filterzeitkonstante (in Sekunden) des digitalen Filters 1. Ord-
AUTO -
nung. Diese Zeit wird benötigt, um 63% einer Änderung der Regelgröße am
MAN - OOS
Eingang IN im Wert von PV wirksam werden zu lassen.
Das Diagramm zeigt die zeitabhängigen Signalverläufe zwischen den Para-
meter IN und PV:
a) Der Parameter IN verändert sich.
b) Der Parameter PV hat zu 63% auf die Änderung des
Parameters IN reagiert.
Werkeinstellung: 0 s
OOS
Definition des Messbereichs (Unter- und Obergrenze), der physikalischen
Einheit und der Nachkommastellen der Prozess-größe (PV).
Werkeinstellung: 0...100%
2
Bei Änderungen in dieser Parametergruppe, sollten die folgenden Parame-
ter überprüft und gegebenenfalls angepasst werden:
- DV_HI_LIM
- HI_LIM
- LO_LIM
- RCAS_IN
- SP_LO_LIM
- SP
ROUT - RCAS - CAS -
Eingabe der Zeitkonstante für die Differentialfunktion T
AUTO -
MAN - OOS
Werkeinstellung: 0 s
ROUT - RCAS - CAS -
In diesem Parameter wird der vom Feldbus-Host System zur Verfügung
AUTO -
gestellte analoge Sollwert (Wert und Status), zur internen Berechnung der
MAN - OOS
Stellgröße, eingelesen und angezeigt.
2
• Wertangabe und Einheit von PV_SCALE.
• Wird die Einstellung des Skalenendes im Parameter PV_SCALE verändert,
sollte dieser Wert entsprechend angepasst werden.
• Dieser Parameter ist nur in der Betriebsart RCAS aktiv.
Beschreibung
Hinweis!
Hinweis!
- DV_LO_LIM
- HI_HI_LIM
- LO_LO_LIM
- RCAS_OUT
- SP_HI_LIM
Hinweis!
11 Anhang
(D-Anteil).
d
75
