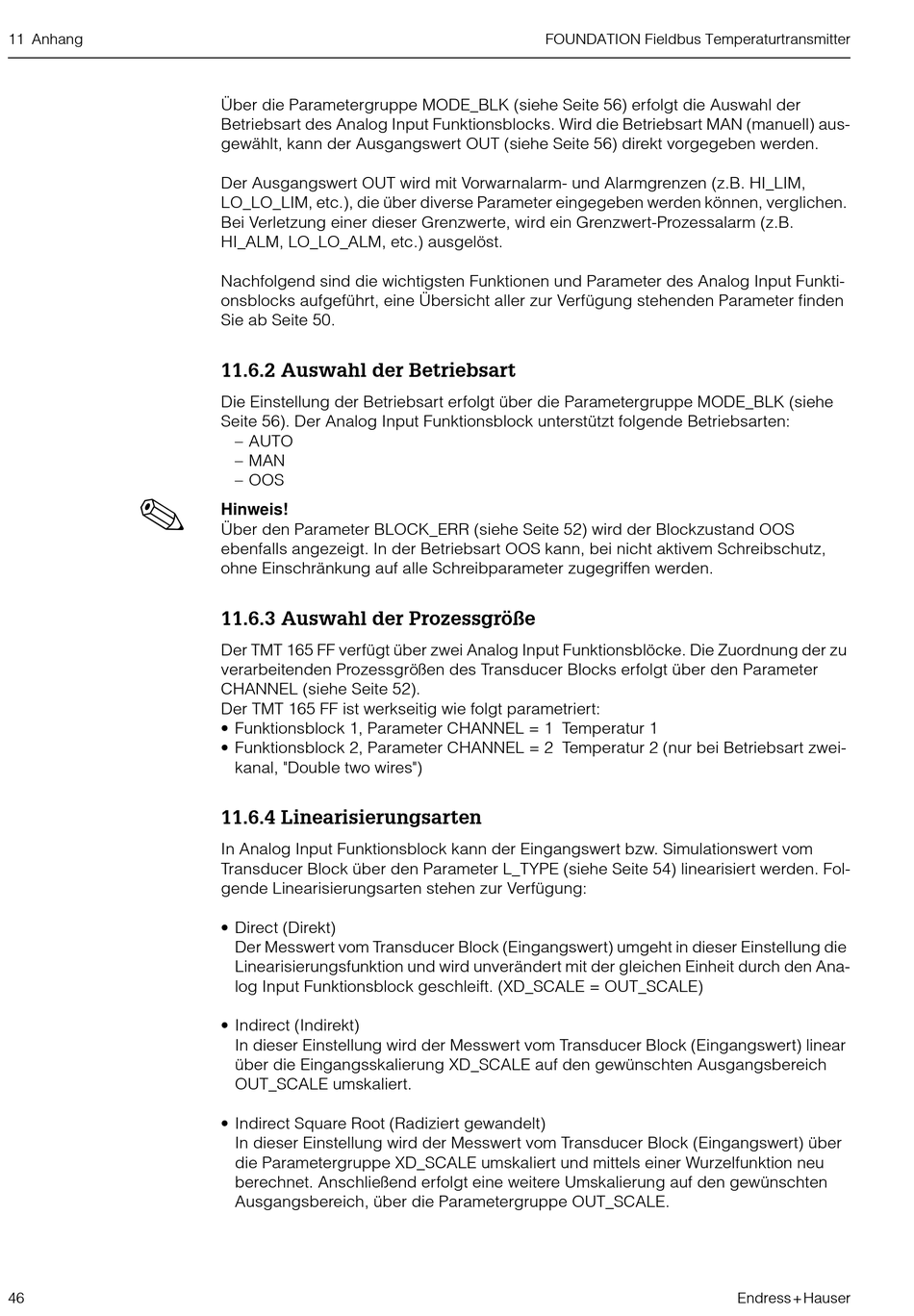

Über die Parametergruppe MODE_BLK (siehe Seite 56) erfolgt die Auswahl der
Betriebsart des Analog Input Funktionsblocks. Wird die Betriebsart MAN (manuell) aus-
gewählt, kann der Ausgangswert OUT (siehe Seite 56) direkt vorgegeben werden.
Der Ausgangswert OUT wird mit Vorwarnalarm- und Alarmgrenzen (z.B. HI_LIM,
LO_LO_LIM, etc.), die über diverse Parameter eingegeben werden können, verglichen.
Bei Verletzung einer dieser Grenzwerte, wird ein Grenzwert-Prozessalarm (z.B.
HI_ALM, LO_LO_ALM, etc.) ausgelöst.
Nachfolgend sind die wichtigsten Funktionen und Parameter des Analog Input Funkti-
onsblocks aufgeführt, eine Übersicht aller zur Verfügung stehenden Parameter finden
Sie ab Seite 50.

11.6.2 Auswahl der Betriebsart

Die Einstellung der Betriebsart erfolgt über die Parametergruppe MODE_BLK (siehe
Seite 56). Der Analog Input Funktionsblock unterstützt folgende Betriebsarten:
– AUTO
– MAN
– OOS
Hinweis!
Über den Parameter BLOCK_ERR (siehe Seite 52) wird der Blockzustand OOS
ebenfalls angezeigt. In der Betriebsart OOS kann, bei nicht aktivem Schreibschutz,
ohne Einschränkung auf alle Schreibparameter zugegriffen werden.
11.6.3 Auswahl der Prozessgröße
Der TMT 165 FF verfügt über zwei Analog Input Funktionsblöcke. Die Zuordnung der zu
verarbeitenden Prozessgrößen des Transducer Blocks erfolgt über den Parameter
CHANNEL (siehe Seite 52).
Der TMT 165 FF ist werkseitig wie folgt parametriert:
• Funktionsblock 1, Parameter CHANNEL = 1 Temperatur 1
• Funktionsblock 2, Parameter CHANNEL = 2 Temperatur 2 (nur bei Betriebsart zwei-
kanal, "Double two wires")

11.6.4 Linearisierungsarten

In Analog Input Funktionsblock kann der Eingangswert bzw. Simulationswert vom
Transducer Block über den Parameter L_TYPE (siehe Seite 54) linearisiert werden. Fol-
gende Linearisierungsarten stehen zur Verfügung:
• Direct (Direkt)
Der Messwert vom Transducer Block (Eingangswert) umgeht in dieser Einstellung die
Linearisierungsfunktion und wird unverändert mit der gleichen Einheit durch den Ana-
log Input Funktionsblock geschleift. (XD_SCALE = OUT_SCALE)
• Indirect (Indirekt)
In dieser Einstellung wird der Messwert vom Transducer Block (Eingangswert) linear
über die Eingangsskalierung XD_SCALE auf den gewünschten Ausgangsbereich
OUT_SCALE umskaliert.
• Indirect Square Root (Radiziert gewandelt)
In dieser Einstellung wird der Messwert vom Transducer Block (Eingangswert) über
die Parametergruppe XD_SCALE umskaliert und mittels einer Wurzelfunktion neu
berechnet. Anschließend erfolgt eine weitere Umskalierung auf den gewünschten
Ausgangsbereich, über die Parametergruppe OUT_SCALE.
