10.8 Konstruktiver Aufbau

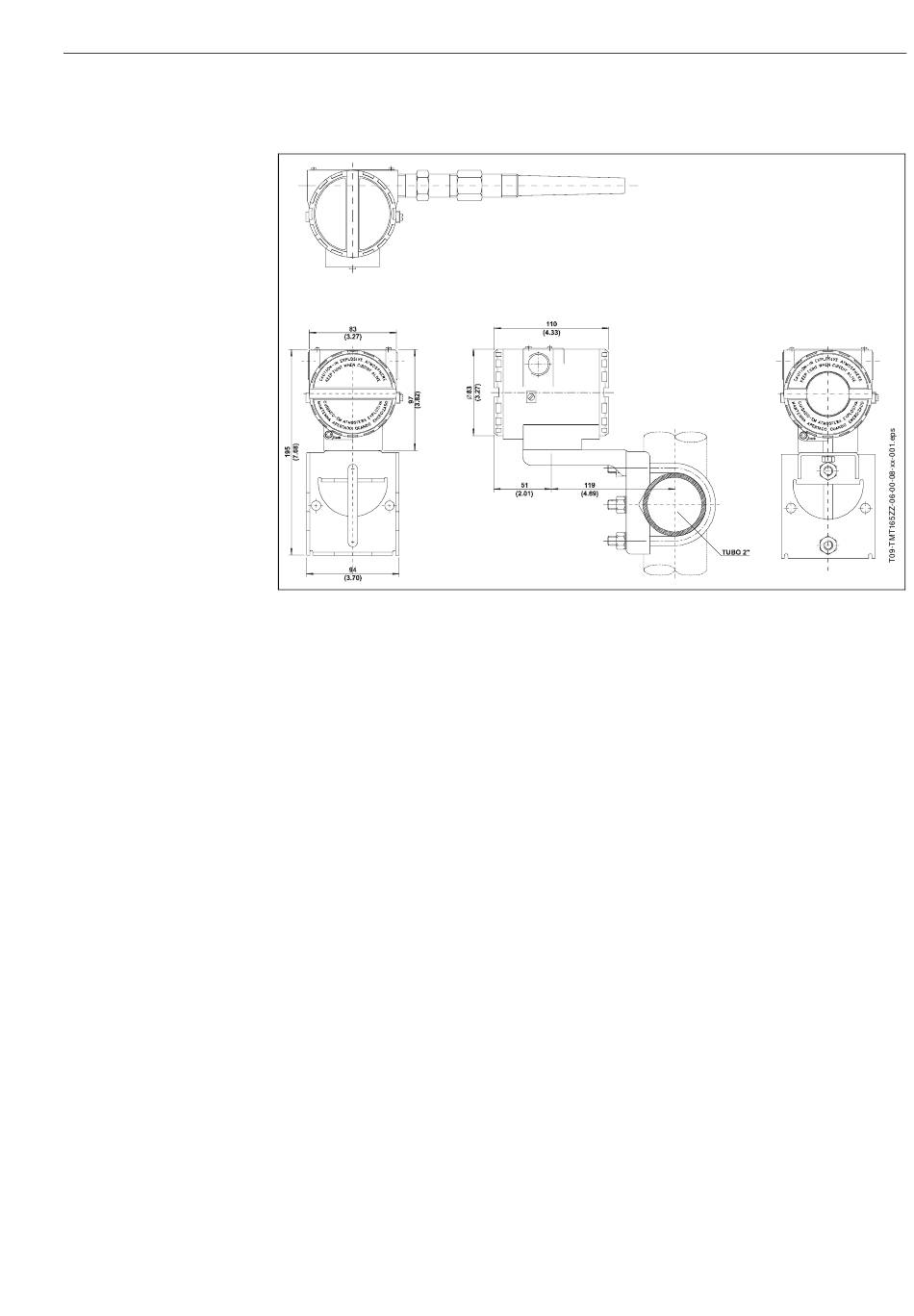

Abb. 10-2: Abmessungen des Feldtransmitters in mm (Inch)
Aluminium Gehäuse ca. 800 g (ohne Display), ca. 930 g (mit Display), ca. 1530 g (mit
Display und Montagehalter)
Gehäuse Messumformer:
Aluminium mit Polyesterbeschichtung oder 1.4401 Edelstahl
Leitungen bis max. 2,5 mm
10.9 Anzeige- und Bedienoberfläche
4 ½ Stellen numerisch und 5 Stellen alphanumerisch
Bedienung via FOUNDATION Fieldbus unter Verwendung einer dafür geeigneten Kon-
figurations- bzw. Bediensoftware.
10.10 Zertifikate und Zulassungen
Über die aktuell lieferbaren Ex-Ausführungen (ATEX, FM, CSA, usw.) erhalten Sie bei
Ihrer E+H-Vertriebsstelle Auskunft. Alle für den Explosionsschutz relevanten Daten fin-
den Sie in separaten Ex-Dokumentationen, die Sie bei Bedarf ebenfalls anfordern kön-
nen.
Das Messsystem erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. End-
ress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des
CE-Zeichens.
Der Temperaturfeldtransmitter TMT 165 hat alle durchgeführten Testprozeduren erfolg-
reich bestanden und ist durch die Fieldbus FOUNDATION zertifiziert und registriert. Das
Messgerät erfüllt somit alle Anforderungen der nachfolgend genannten Spezifikationen:
2
(Schrauben unverlierbar)
10 Technische Daten
