FOUNDATION Fieldbus Temperaturtransmitter
Einbau
4
Endress+Hauser
3.2
Einbau
Das Gerät kann direkt auf einem Sensor oder mit Montagehalter abgesetzt montiert wer-
den.

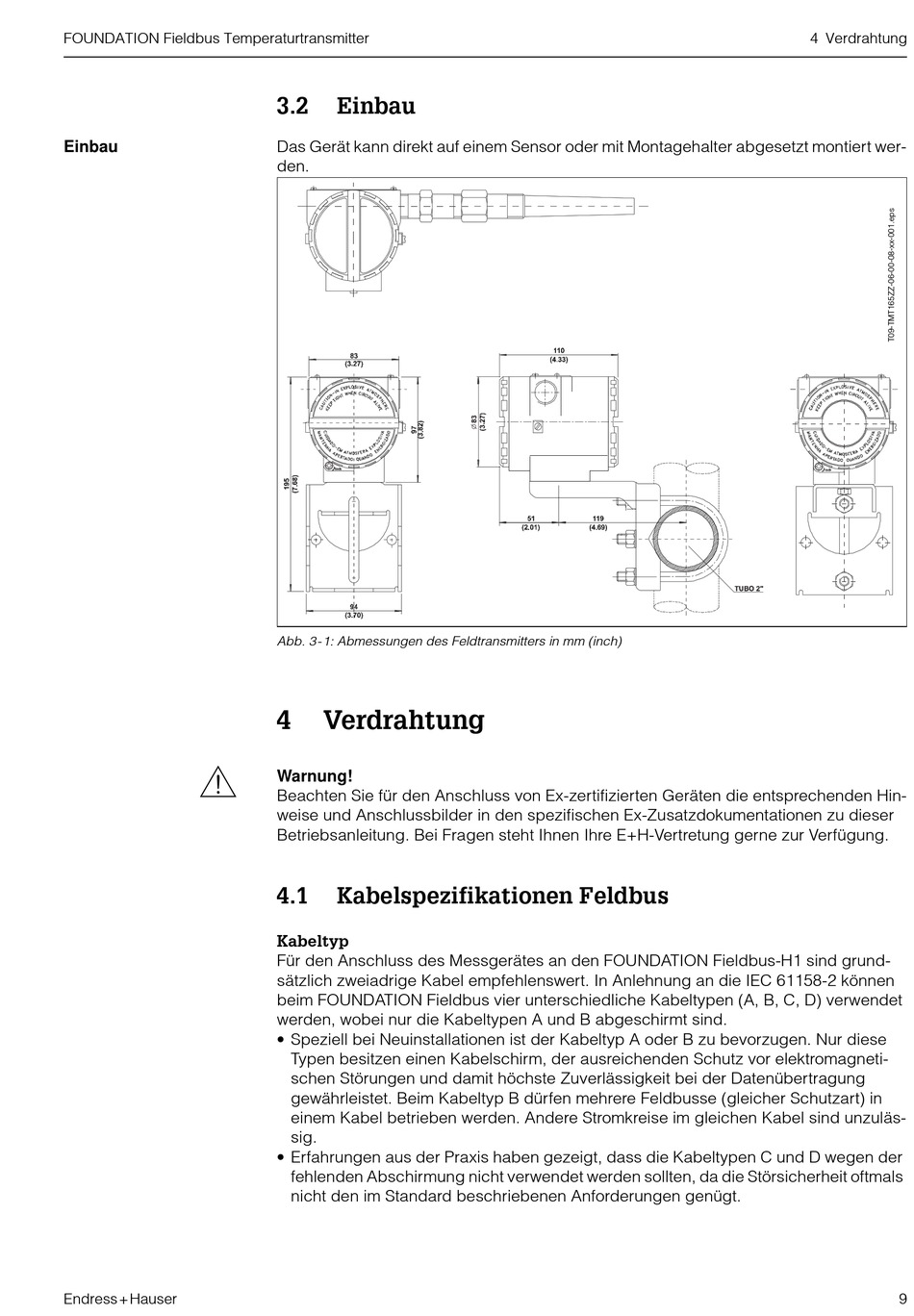

Abb. 3-1: Abmessungen des Feldtransmitters in mm (inch)
4
Verdrahtung
Warnung!
Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hin-
weise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser
Betriebsanleitung. Bei Fragen steht Ihnen Ihre E+H-Vertretung gerne zur Verfügung.
4.1
Kabelspezifikationen Feldbus
Kabeltyp
Für den Anschluss des Messgerätes an den FOUNDATION Fieldbus-H1 sind grund-
sätzlich zweiadrige Kabel empfehlenswert. In Anlehnung an die IEC 61158-2 können
beim FOUNDATION Fieldbus vier unterschiedliche Kabeltypen (A, B, C, D) verwendet
werden, wobei nur die Kabeltypen A und B abgeschirmt sind.
• Speziell bei Neuinstallationen ist der Kabeltyp A oder B zu bevorzugen. Nur diese
Typen besitzen einen Kabelschirm, der ausreichenden Schutz vor elektromagneti-
schen Störungen und damit höchste Zuverlässigkeit bei der Datenübertragung
gewährleistet. Beim Kabeltyp B dürfen mehrere Feldbusse (gleicher Schutzart) in
einem Kabel betrieben werden. Andere Stromkreise im gleichen Kabel sind unzuläs-
sig.
• Erfahrungen aus der Praxis haben gezeigt, dass die Kabeltypen C und D wegen der
fehlenden Abschirmung nicht verwendet werden sollten, da die Störsicherheit oftmals
nicht den im Standard beschriebenen Anforderungen genügt.
4 Verdrahtung
9
