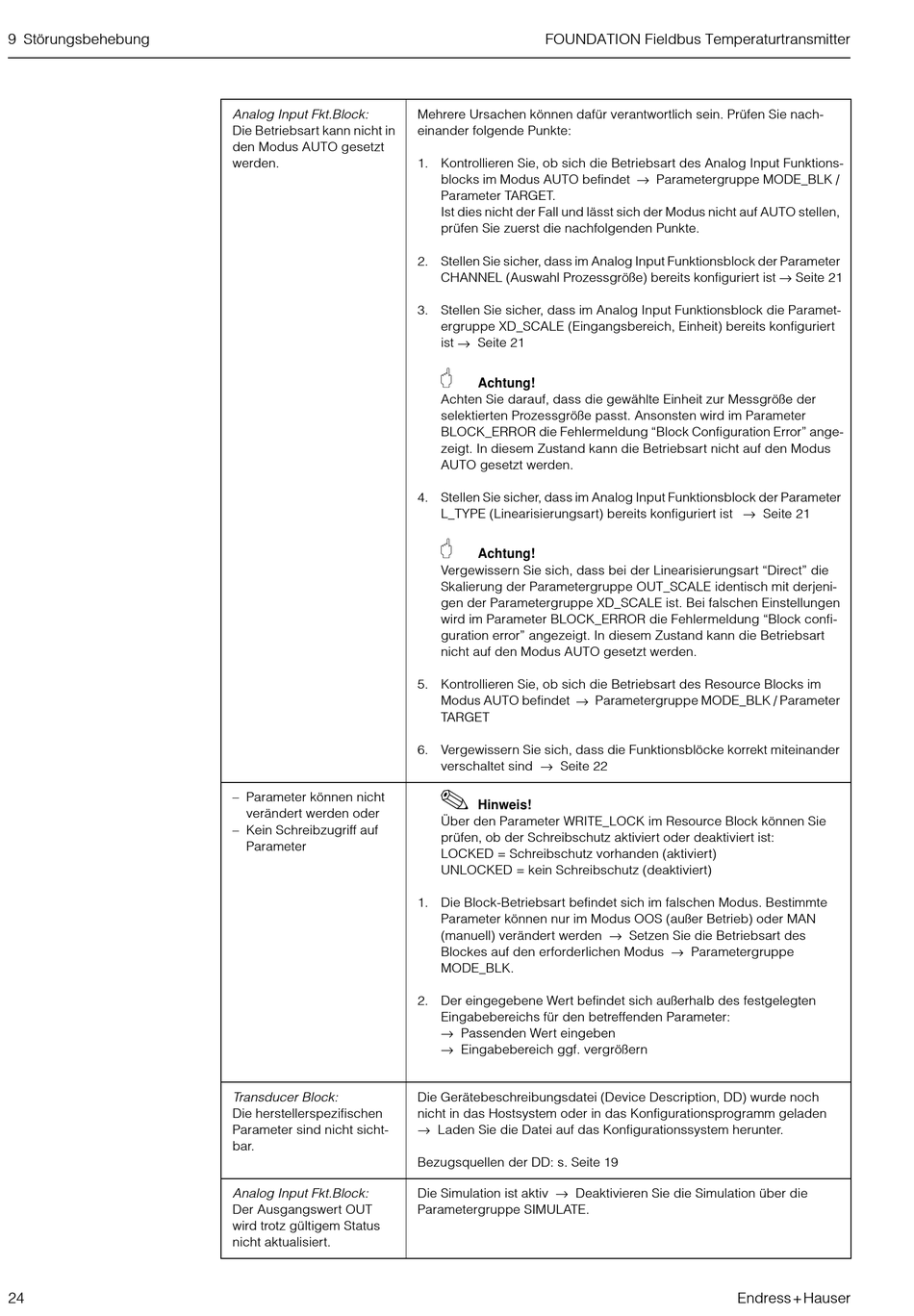

Endress+Hauser iTEMP TMT 165 FOUNDATION Fieldbus Betriebsanleitung Seite 24

9 Störungsbehebung
24
Analog Input Fkt.Block:
Die Betriebsart kann nicht in
den Modus AUTO gesetzt
werden.
– Parameter können nicht
verändert werden oder
– Kein Schreibzugriff auf
Parameter
Transducer Block:
Die herstellerspezifischen
Parameter sind nicht sicht-
bar.
Analog Input Fkt.Block:
Der Ausgangswert OUT
wird trotz gültigem Status
nicht aktualisiert.
FOUNDATION Fieldbus Temperaturtransmitter
Mehrere Ursachen können dafür verantwortlich sein. Prüfen Sie nach-
einander folgende Punkte:
1. Kontrollieren Sie, ob sich die Betriebsart des Analog Input Funktions-
blocks im Modus AUTO befindet → Parametergruppe MODE_BLK /
Parameter TARGET.
Ist dies nicht der Fall und lässt sich der Modus nicht auf AUTO stellen,
prüfen Sie zuerst die nachfolgenden Punkte.
2. Stellen Sie sicher, dass im Analog Input Funktionsblock der Parameter
CHANNEL (Auswahl Prozessgröße) bereits konfiguriert ist → Seite 21
3. Stellen Sie sicher, dass im Analog Input Funktionsblock die Paramet-
ergruppe XD_SCALE (Eingangsbereich, Einheit) bereits konfiguriert
ist → Seite 21
3
Achtung!
Achten Sie darauf, dass die gewählte Einheit zur Messgröße der
selektierten Prozessgröße passt. Ansonsten wird im Parameter
BLOCK_ERROR die Fehlermeldung "Block Configuration Error" ange-
zeigt. In diesem Zustand kann die Betriebsart nicht auf den Modus
AUTO gesetzt werden.
4. Stellen Sie sicher, dass im Analog Input Funktionsblock der Parameter
L_TYPE (Linearisierungsart) bereits konfiguriert ist → Seite 21
3
Achtung!
Vergewissern Sie sich, dass bei der Linearisierungsart "Direct" die
Skalierung der Parametergruppe OUT_SCALE identisch mit derjeni-
gen der Parametergruppe XD_SCALE ist. Bei falschen Einstellungen
wird im Parameter BLOCK_ERROR die Fehlermeldung "Block confi-
guration error" angezeigt. In diesem Zustand kann die Betriebsart
nicht auf den Modus AUTO gesetzt werden.
5. Kontrollieren Sie, ob sich die Betriebsart des Resource Blocks im
Modus AUTO befindet → Parametergruppe MODE_BLK / Parameter
TARGET
6. Vergewissern Sie sich, dass die Funktionsblöcke korrekt miteinander
verschaltet sind → Seite 22
2
Hinweis!
Über den Parameter WRITE_LOCK im Resource Block können Sie
prüfen, ob der Schreibschutz aktiviert oder deaktiviert ist:
LOCKED = Schreibschutz vorhanden (aktiviert)
UNLOCKED = kein Schreibschutz (deaktiviert)
1. Die Block-Betriebsart befindet sich im falschen Modus. Bestimmte
Parameter können nur im Modus OOS (außer Betrieb) oder MAN
(manuell) verändert werden → Setzen Sie die Betriebsart des
Blockes auf den erforderlichen Modus → Parametergruppe
MODE_BLK.
2. Der eingegebene Wert befindet sich außerhalb des festgelegten
Eingabebereichs für den betreffenden Parameter:
→ Passenden Wert eingeben
→ Eingabebereich ggf. vergrößern
Die Gerätebeschreibungsdatei (Device Description, DD) wurde noch
nicht in das Hostsystem oder in das Konfigurationsprogramm geladen
→ Laden Sie die Datei auf das Konfigurationssystem herunter.
Bezugsquellen der DD: s. Seite 19
Die Simulation ist aktiv → Deaktivieren Sie die Simulation über die
Parametergruppe SIMULATE.
