5 Bedienung
16

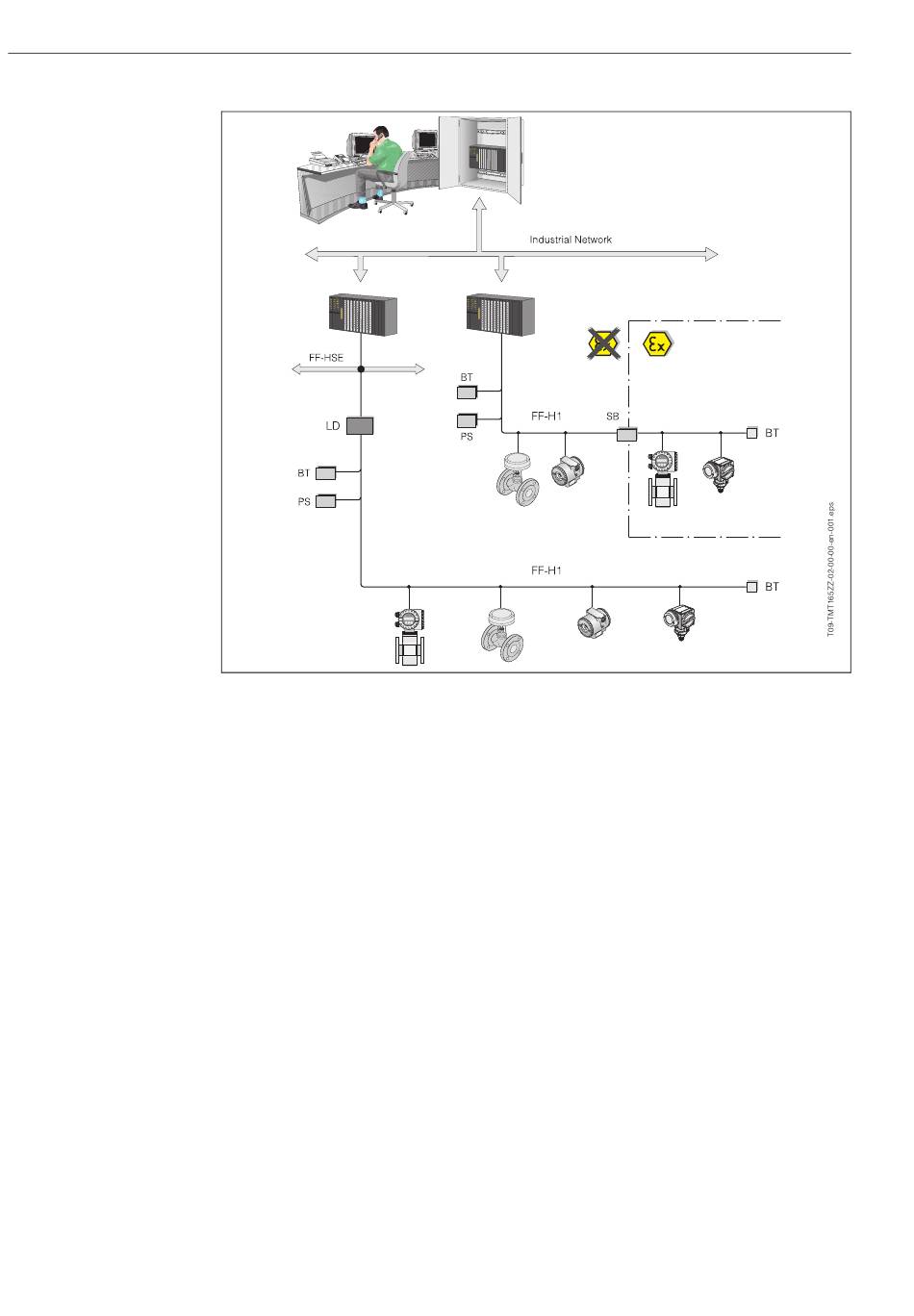

Abb. 5-1Systemarchitektur FOUNDATION Fieldbus mit dazugehörigen Komponenten (Linienstruktur)
FF-HSE = High Speed Ethernet, FF-H1 = FOUNDATION Fieldbus-H1, LD =
Linking Device, PS = Busspeisegerät, SB = Sicherheitsbarriere, BT = Busab-
schlusswiderstand (Terminator)
Folgende Möglichkeiten der Systemanbindung sind realisierbar:
– Mit einem Linking Device wird die Verbindung zu übergeordneten Feldbusprotokollen (z.B. dem High
Speed Ethernet, HSE) ermöglicht.
– Für die direkte Verbindung zu einem Leitsystem ist eine FF-H1-Anschaltkarte erforderlich.
– Systemeingänge sind direkt für H1 und H2 (FF-HSE) verfügbar.
Die Systemarchitektur des FOUNDATION Fieldbus gliedert sich in zwei Teilnetze:
H1-Bussystem:
In der prozessnahen Ebene erfolgt die Anbindung von Feldbusgeräten ausschließlich
über das langsamere H1-Bussystem, das in Anlehnung an die IEC 61158-2 spezifiziert
ist. Das H1-Bussystem ermöglicht gleichzeitig die Speisung der Feldgeräte und die
Datenübertragung auf der Zweidrahtleitung.
Die folgenden Punkte beschreiben einige wichtige Merkmale des H1-Bussystems:
• Über den H1-Bus erfolgt die Speisung aller Feldbusgeräte. Das Speisegerät wird, wie
die Feldbusgeräte, parallel an die Busleitung angeschlossen. Fremdgespeiste Geräte
müssen zusätzlich über eine separate Hilfsenergie versorgt werden.
• Eine der häufigsten Netzwerkstruktur ist die Linienstruktur. Unter Verwendung von
Verbindungskomponenten (Junction Boxes) sind auch Stern-, Baum- oder gemischte
Netzstrukturen möglich.
• Die Busverbindung zu den einzelnen Feldbusgeräten wird mittels eines T-Verbin-
dungssteckers oder über eine Stichleitung realisiert. Dies hat den Vorteil, das einzelne
Feldbusgeräte auf- oder abgeklemmt werden können, ohne das der Bus bzw. die
Buskommunikation unterbrochen wird.
FOUNDATION Fieldbus Temperaturtransmitter
Endress+Hauser
