4 Verdrahtung
14
4.3
Schutzart
Die Geräte erfüllen alle Anforderungen gemäß Schutzart IP 67. Um nach erfolgter Mon-
tage im Feld oder nach einem Servicefall die Schutzart IP 67 zu gewährleisten, müssen
folgende Punkte zwingend beachtet werden:
• Die Gehäusedichtungen müssen sauber und unverletzt in die Dichtungsnut eingelegt
werden. Gegebenenfalls sind die Dichtungen zu trocknen, zu reinigen oder zu erset-
zen.
• Sämtliche Gehäuseschrauben und Schraubdeckel müssen fest angezogen sein.
• Die für den Anschluss verwendeten Kabel müssen den spezifizierten Außendurch-
messer aufweisen M20 x 1,5 (8 bis 12 mm) und PG 13,5 (5 bis 15 mm).
• Kabeleinführung fest anziehen.
• Kabel vor der Kabeleinführung in einer Schlaufe verlegen ("Wassersack", Abb. 4-4).
Auftretende Feuchtigkeit kann so nicht zur Einführung gelangen. Bauen Sie das
Messgerät zudem immer so ein, dass die Kabeleinführungen nicht nach oben gerich-
tet sind.
• Nicht benutzte Kabeleinführungen sind durch einen Blindstopfen zu ersetzen.
• Die verwendete Schutztülle darf nicht aus der Kabeleinführung entfernt werden.

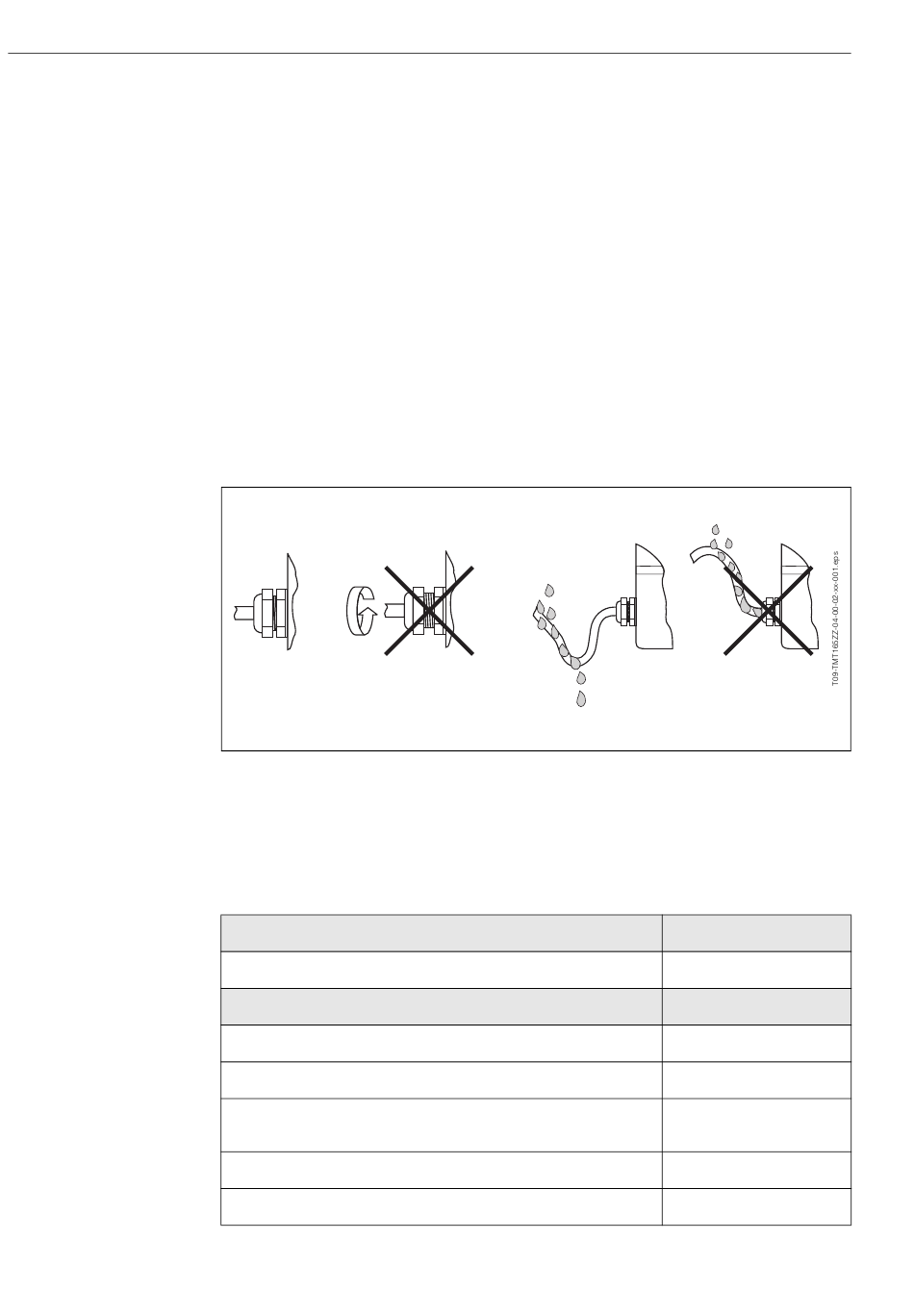

Abb. 4-4Montagehinweise für Kabeleinführungen
4.4
Anschlusskontrolle
Führen Sie nach der elektrischen Installation des Messgerätes folgende Kontrollen
durch:
Gerätezustand und -spezifikationen
Sind Messgerät oder Kabel beschädigt (Sichtkontrolle)?
Elektrischer Anschluss Messgerät
Erfüllen die verwendeten Kabel die erforderlichen Spezifikationen?
Sind die montierten Kabel von Zug entlastet?
Ist die Kabeltypenführung einwandfrei getrennt?
Ohne Schleifen und Überkreuzungen?
Sind Sensor- und Feldbuskabel korrekt angeschlossen?
Sind alle Schraubklemmen gut angezogen?
FOUNDATION Fieldbus Temperaturtransmitter
Hinweise
−
Hinweise
s. Seite 9, 14
−
−
siehe Anschlussschema
−
Endress+Hauser
