liquisys CPM 221
Feld

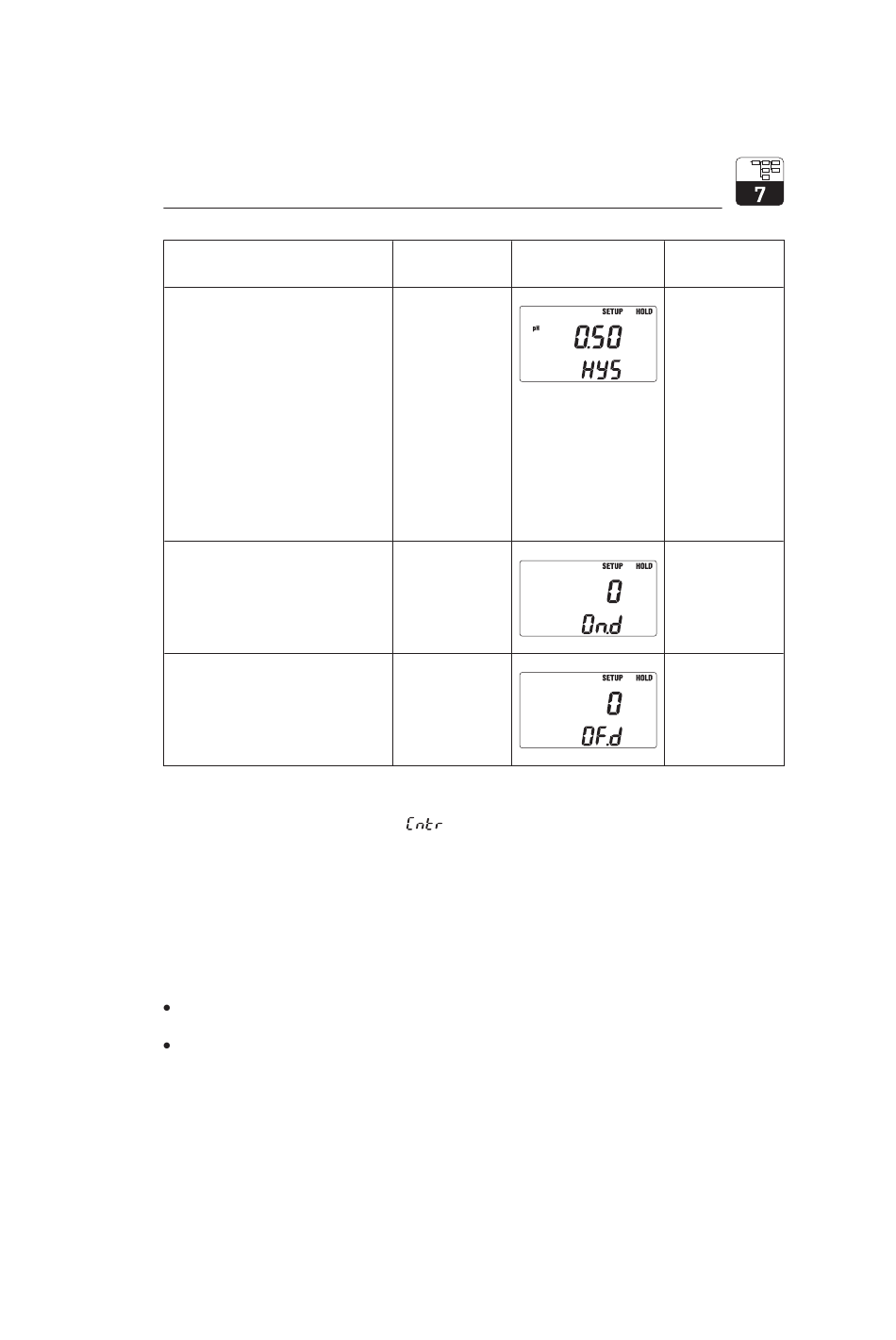

Festlegen der Hysterese für
Grenzwertgeber 1 / 2 in
pH / mV / %.
Bei MAX-Funktion: Kontakt wird
bei Überschreiten des
Grenzwertes aktiviert und bei
Unterschreiten von Grenzwert
minus Hysterese deaktiviert.
Bei MIN-Funktion: Kontakt wird
bei Unterschreiten des
Grenzwertes aktiviert und bei
Überschreiten von Grenzwert
plus Hysterese deaktiviert.
(HYS = Hysterese)
Einstellen der Anzug-
verzögerung für Kontakt 1 / 2
als Grenzwertschalter
(On.d = On delay =
Anzugverzögerung)
Einstellen der Abfall-
verzögerung für Kontakt 1 / 2
als Grenzwertschalter
(OF.d = Off delay =
Abfallverzögerung)
7.4
Regler konfigurieren
In dieser Funktionsgruppe werden die Regler konfiguriert. Die Einstellungen wirken sich auf
beide Regler aus.
Allgemeine Hinweise zur Reglereinstellung
Die Relais des Meßumformers Liquisys CPM 221 lassen sich entweder als Grenzwertschalter
oder als Proportionalregler konfigurieren.
Grenzwertschalter:
Das jeweilige Relais ist entweder dauerhaft angezogen oder dauerhaft abgefallen.
Proportionalregler:
Das jeweilige Relais gibt ein getaktetes Signal aus, das umso intensiver wird, je weiter der
Meßwert vom eingestellten Grenzwert abweicht, bis hin zum eingestellten Maximalwert.
Endress+Hauser
Gerätekonfiguration
Auswahl /
Anzeige
Bereich
0,1 ... 1 pH
10 ... 100 mV
1 ... 10,0%
Default:
pH:
0,5 pH
mV: 50 mV
%:
5,0 %
0 ... 2000 s
Default: 0 s
0 ... 2000 s
Default: 0 s
Info
33
