FOUNDATION Fieldbus Temperaturtransmitter
2
Endress+Hauser
Hinweis!
– Die Klemmen für den Feldbusanschluss verfügen über einen integrierten Verpol-
ungsschutz. Dieser gewährleistet, dass auch bei vertauschtem Leitungsan-
schluss eine korrekte Signalübertragung über den Feldbus erfolgt.
– Leitungsquerschnitt: max.2,5 mm
4.
Anschlussklemmenraumdeckel auf das Messumformergehäuse festschrauben.
4.2.2 Feldbus-Gerätestecker
Die Anschlusstechnik beim FOUNDATION Fieldbus ermöglicht es, Messgeräte über
einheitliche mechanische Anschlüsse wie T-Abzweiger, Verteilerbausteine usw. an den
Feldbus anzuschließen. Diese Anschlusstechnik mit vorkonfektionierten Verteilerbau-
steinen und Steckverbinder besitzt gegenüber der konventionellen Verdrahtung
wesentliche Vorteile:
• Feldgeräte können während des normalen Messbetriebes jederzeit entfernt, ausge-
tauscht oder neu hinzugefügt werden. Dabei erfolgt keine Unterbrechung der Bus-
kommunikation.
• Installation und Wartung sind wesentlich einfacher.
• Vorhandene Kabelinfrastrukturen sind sofort nutz- und erweiterbar, z.B. beim Aufbau
neuer Sternverteilungen mit Hilfe von 4- oder 8-kanaligen Verteilerbausteinen.
Optional ist TMT 165 deshalb mit einem bereits montierten Feldbus-Gerätestecker ab
Werk lieferbar. Feldbus-Gerätestecker für die nachträgliche Montage können bei E+H
als Ersatzteil bestellt werden (s. Seite 25).

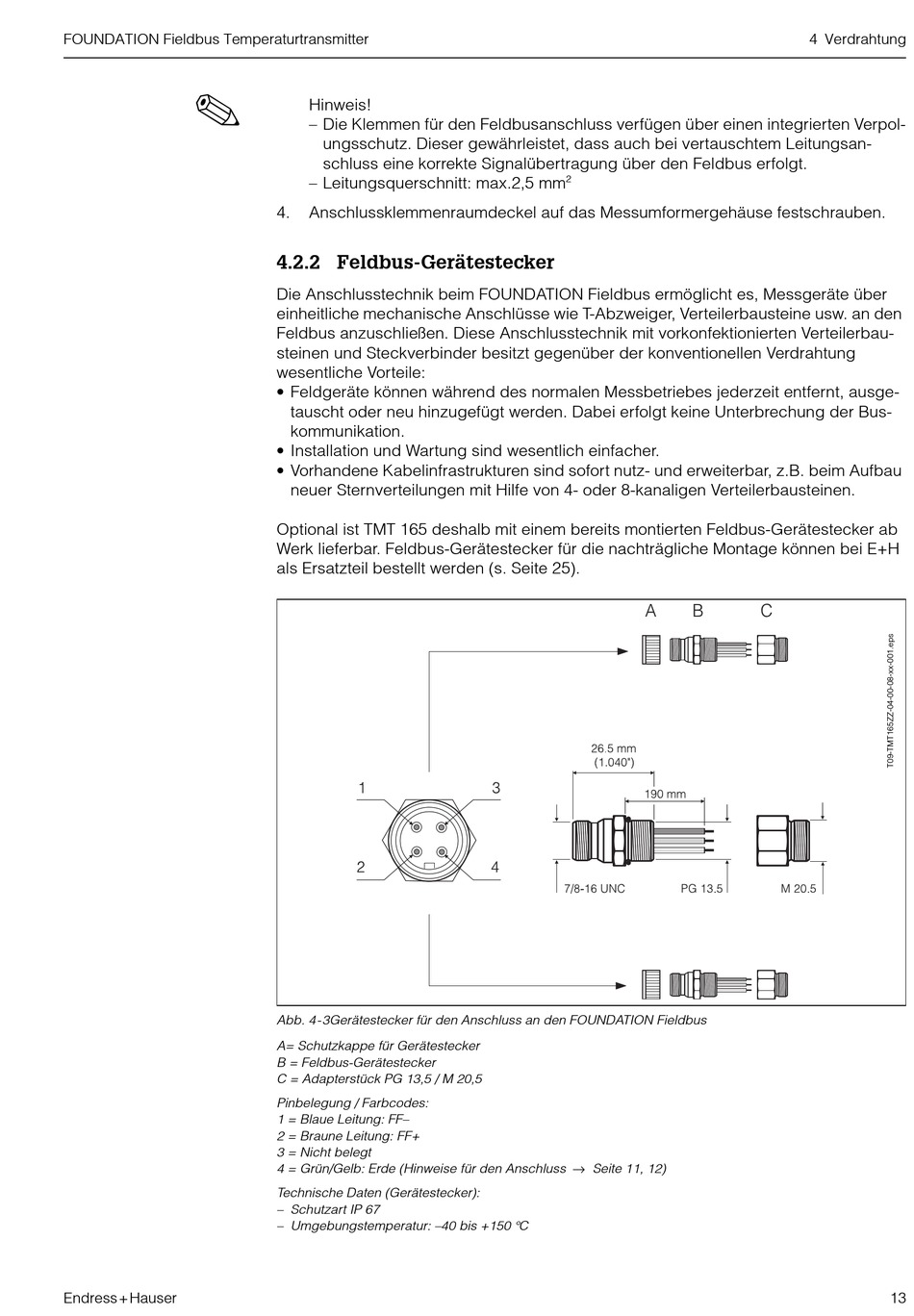

Abb. 4-3Gerätestecker für den Anschluss an den FOUNDATION Fieldbus
A= Schutzkappe für Gerätestecker
B = Feldbus-Gerätestecker
C = Adapterstück PG 13,5 / M 20,5
Pinbelegung / Farbcodes:
1 = Blaue Leitung: FF–
2 = Braune Leitung: FF+
3 = Nicht belegt
4 = Grün/Gelb: Erde (Hinweise für den Anschluss → Seite 11, 12)
Technische Daten (Gerätestecker):
– Schutzart IP 67
– Umgebungstemperatur: –40 bis +150 °C
2
4 Verdrahtung
13
