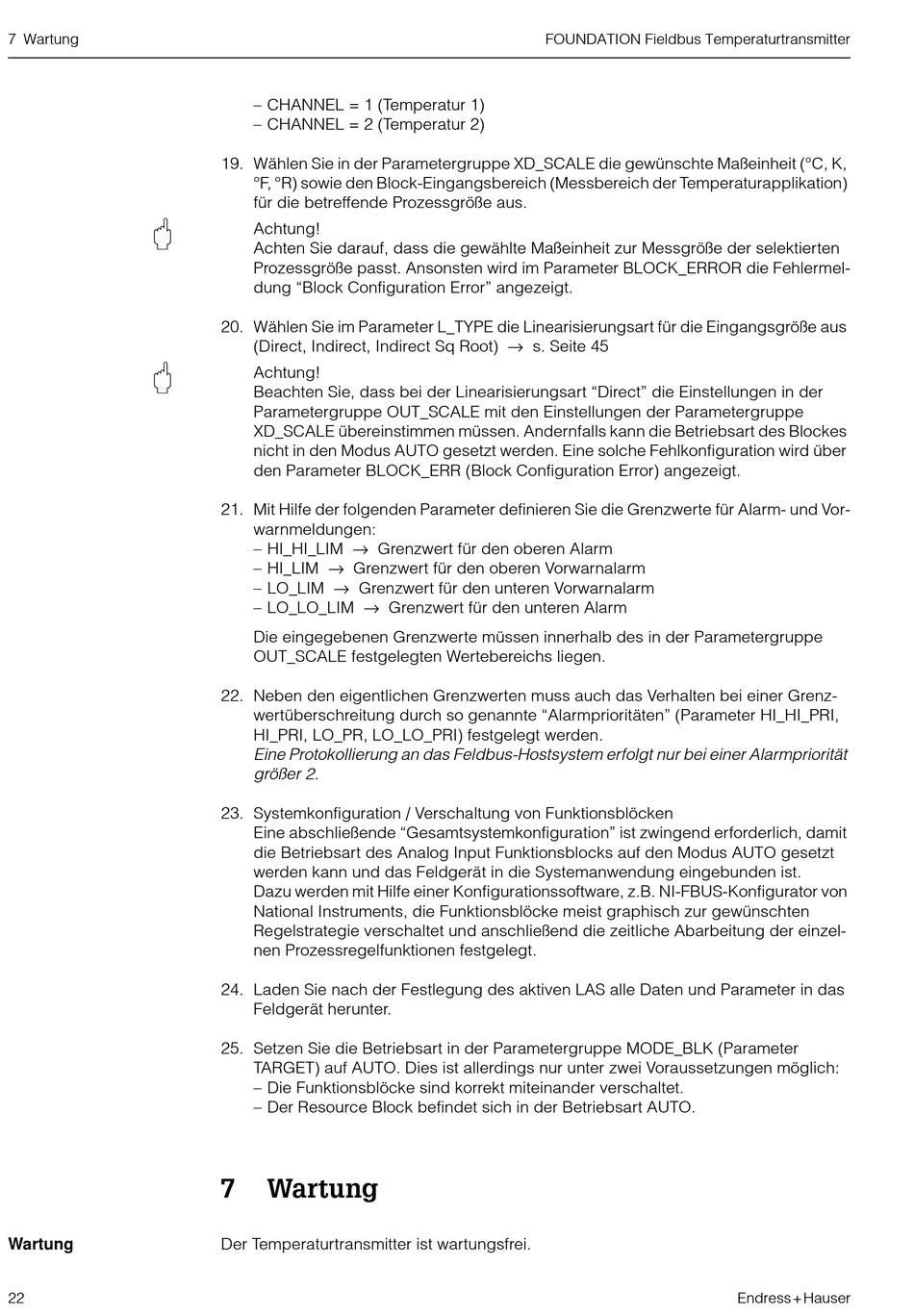

– CHANNEL = 1 (Temperatur 1)
– CHANNEL = 2 (Temperatur 2)
19. Wählen Sie in der Parametergruppe XD_SCALE die gewünschte Maßeinheit (°C, K,
°F, °R) sowie den Block-Eingangsbereich (Messbereich der Temperaturapplikation)
für die betreffende Prozessgröße aus.
Achtung!
Achten Sie darauf, dass die gewählte Maßeinheit zur Messgröße der selektierten
Prozessgröße passt. Ansonsten wird im Parameter BLOCK_ERROR die Fehlermel-
dung "Block Configuration Error" angezeigt.
20. Wählen Sie im Parameter L_TYPE die Linearisierungsart für die Eingangsgröße aus
(Direct, Indirect, Indirect Sq Root) → s. Seite 45
Achtung!
Beachten Sie, dass bei der Linearisierungsart "Direct" die Einstellungen in der
Parametergruppe OUT_SCALE mit den Einstellungen der Parametergruppe
XD_SCALE übereinstimmen müssen. Andernfalls kann die Betriebsart des Blockes
nicht in den Modus AUTO gesetzt werden. Eine solche Fehlkonfiguration wird über
den Parameter BLOCK_ERR (Block Configuration Error) angezeigt.
21. Mit Hilfe der folgenden Parameter definieren Sie die Grenzwerte für Alarm- und Vor-
warnmeldungen:
– HI_HI_LIM → Grenzwert für den oberen Alarm
– HI_LIM → Grenzwert für den oberen Vorwarnalarm
– LO_LIM → Grenzwert für den unteren Vorwarnalarm
– LO_LO_LIM → Grenzwert für den unteren Alarm
Die eingegebenen Grenzwerte müssen innerhalb des in der Parametergruppe
OUT_SCALE festgelegten Wertebereichs liegen.
22. Neben den eigentlichen Grenzwerten muss auch das Verhalten bei einer Grenz-
wertüberschreitung durch so genannte "Alarmprioritäten" (Parameter HI_HI_PRI,
HI_PRI, LO_PR, LO_LO_PRI) festgelegt werden.
Eine Protokollierung an das Feldbus-Hostsystem erfolgt nur bei einer Alarmpriorität
größer 2.
23. Systemkonfiguration / Verschaltung von Funktionsblöcken
Eine abschließende "Gesamtsystemkonfiguration" ist zwingend erforderlich, damit
die Betriebsart des Analog Input Funktionsblocks auf den Modus AUTO gesetzt
werden kann und das Feldgerät in die Systemanwendung eingebunden ist.
Dazu werden mit Hilfe einer Konfigurationssoftware, z.B. NI-FBUS-Konfigurator von
National Instruments, die Funktionsblöcke meist graphisch zur gewünschten
Regelstrategie verschaltet und anschließend die zeitliche Abarbeitung der einzel-
nen Prozessregelfunktionen festgelegt.
24. Laden Sie nach der Festlegung des aktiven LAS alle Daten und Parameter in das
Feldgerät herunter.
25. Setzen Sie die Betriebsart in der Parametergruppe MODE_BLK (Parameter
TARGET) auf AUTO. Dies ist allerdings nur unter zwei Voraussetzungen möglich:
– Die Funktionsblöcke sind korrekt miteinander verschaltet.
– Der Resource Block befindet sich in der Betriebsart AUTO.
7 Wartung
Der Temperaturtransmitter ist wartungsfrei.
