11.6.9 Umskalierung des Eingangswertes

Im Analog Input Funktionsblock kann der Eingangswert bzw. Eingangsbereich gemäss
den Automatisierungsanforderungen skaliert werden.
Beispiel:
• Die Systemeinheit im Transducer Block ist °C.
• Der Messbereich des Sensors beträgt -200 bis 850°C.
• Der prozessrelevante Messbereich beträgt 0 bis 200°C.
• Der Ausgangsbereich zum Automatisierungssystem soll 0...100% betragen.
Der Analog Input Funktionsblock muss wie folgt parametriert werden:
• Parameter CHANNEL (siehe Seite 52)
Auswahl: Channel = 1 Temperatur
• Parameter L_TYPE (siehe Seite 54)
Auswahl: L_TYPE = Indirekt
Der Messwert vom Transducer Block (Eingangswert) wird linear über die
Eingangsskalierung XD_SCALE auf den gewünschten Ausgangsbereich
OUT_SCALE umskaliert.
• Parametergruppe XD_SCALE (siehe Seite 58)
XD_SCALE 0 %
XD_SCALE 100 %
XD_SCALE UNIT
• Parametergruppe OUT_SCALE (siehe Seite 56)
OUT_SCALE 0 %
OUT_SCALE 100 %
OUT_SCALE UNIT
Daraus ergibt sich, das z.B. bei einem Eingangswert von 100°C über den Parameter
OUT ein Wert von 50% ausgegeben wird.

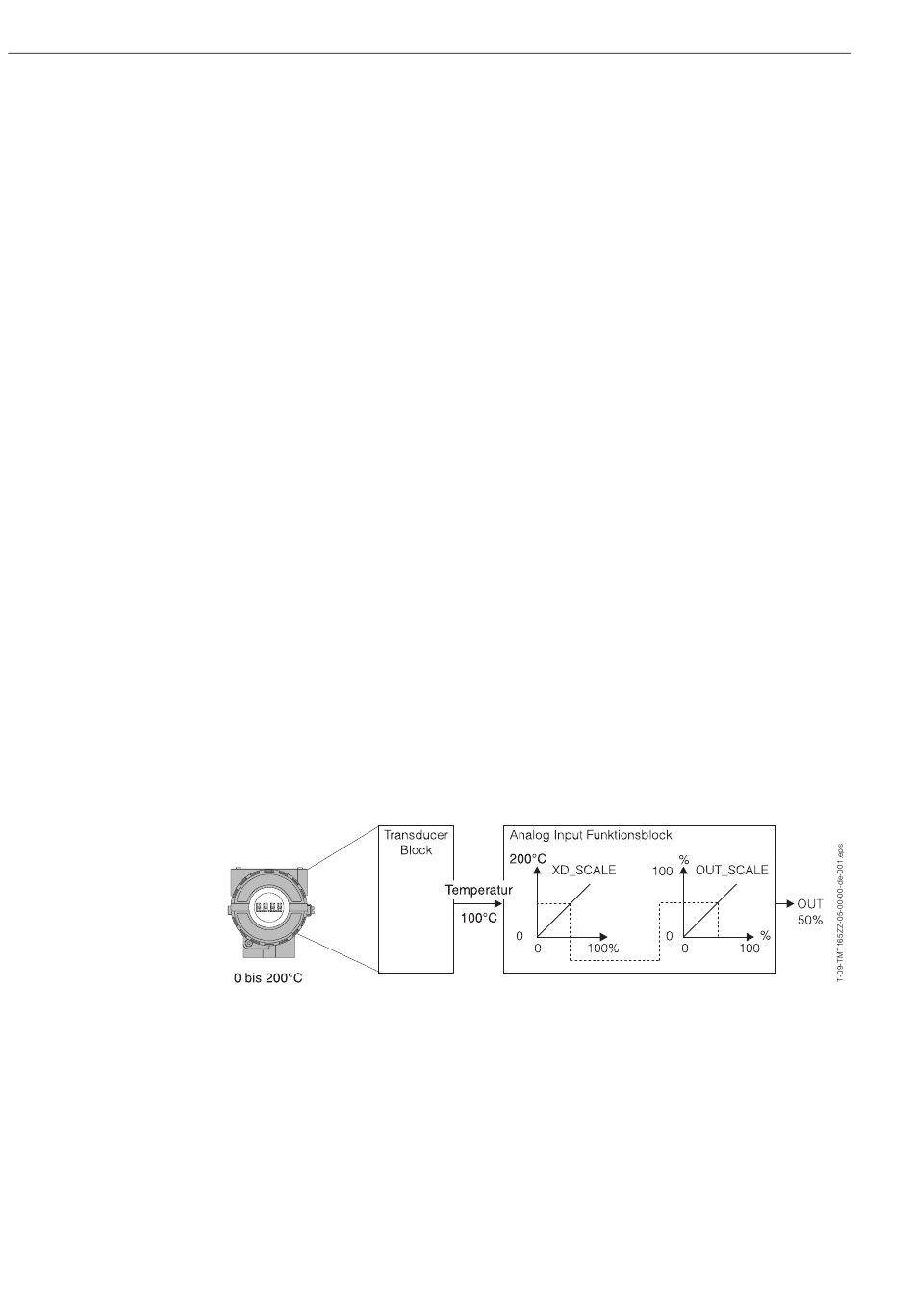

Abb. 11-1: Parameter im Analog Input Funktionsblock
FOUNDATION Fieldbus Temperaturtransmitter
= 0
= 200
= °C
= 0
= 100
= %
