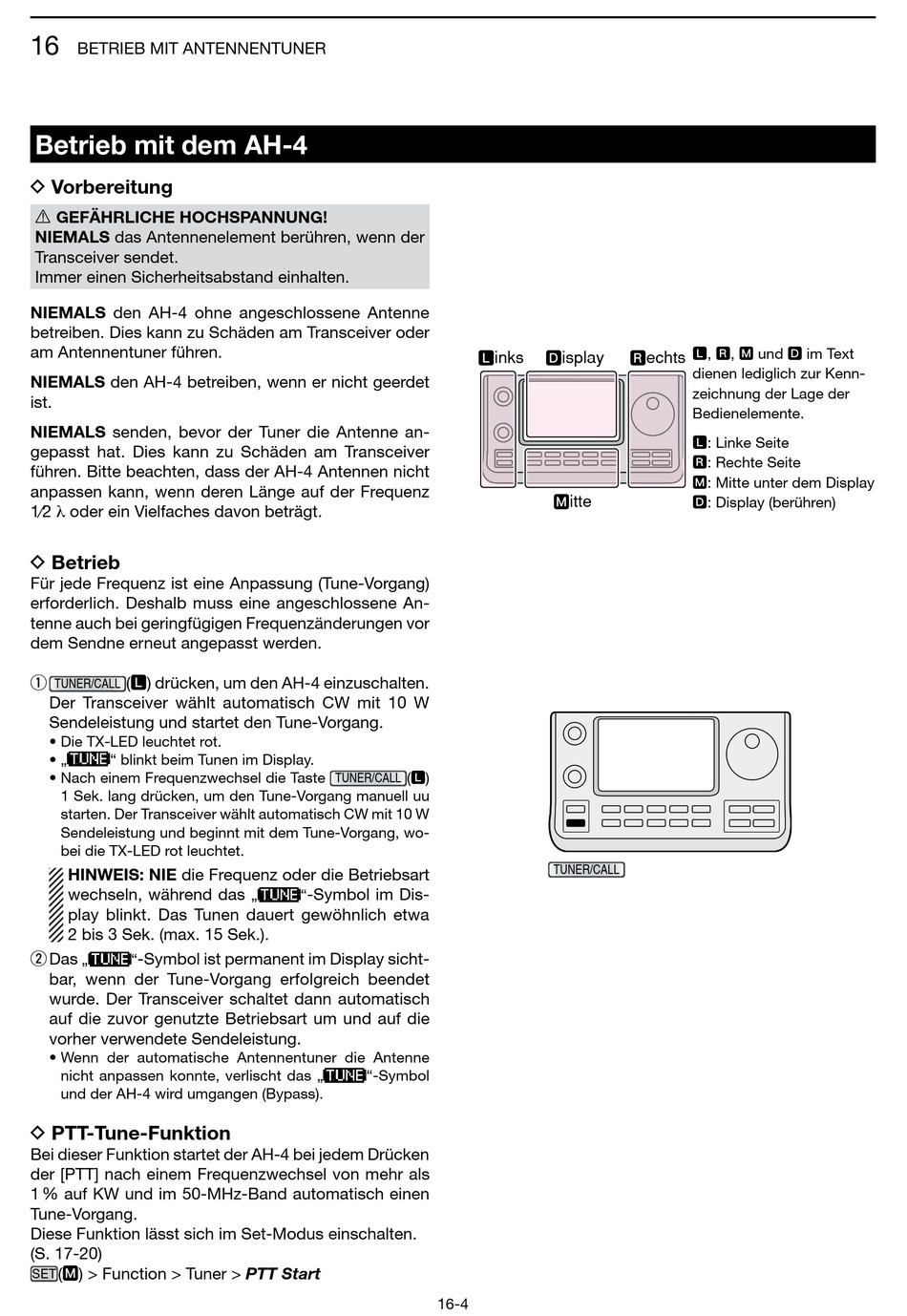

Betrieb Mit Dem Ah-4; D Vorbereitung; D Betrieb; D Ptt-Tune-Funktion - Icom IC-7100 Erweiterte Bedienungsanleitung

16
BETRIEB MIT ANTENNENTUNER

Betrieb mit dem AH-4

D Vorbereitung

R GEFÄHRLICHE HOCHSPANNUNG!
NIEMALS das Antennenelement berühren, wenn der
Transceiver sendet.
Immer einen Sicherheitsabstand einhalten.
NIEMALS den AH-4 ohne angeschlossene Antenne
betreiben. Dies kann zu Schäden am Transceiver oder
am Antennentuner führen.
NIEMALS den AH-4 betreiben, wenn er nicht geerdet
ist.
NIEMALS senden, bevor der Tuner die Antenne an-
gepasst hat. Dies kann zu Schäden am Transceiver
führen. Bitte beachten, dass der AH-4 Antennen nicht
anpassen kann, wenn deren Länge auf der Frequenz
1⁄2 oder ein Vielfaches davon beträgt.

D Betrieb

Für jede Frequenz ist eine Anpassung (Tune-Vorgang)
erforderlich. Deshalb muss eine angeschlossene An-
tenne auch bei geringfügigen Frequenzänderungen vor
dem Sendne erneut angepasst werden.
(L) drücken, um den AH-4 einzuschalten.
q
TUNER/CALL
Der Transceiver wählt automatisch CW mit 10 W
Sendeleistung und startet den Tune-Vorgang.
• Die TX-LED leuchtet rot.
• „ " blinkt beim Tunen im Display.
• Nach einem Frequenzwechsel die Taste
1 Sek. lang drücken, um den Tune-Vorgang manuell uu
starten. Der Transceiver wählt automatisch CW mit 10 W
Sendeleistung und beginnt mit dem Tune-Vorgang, wo-
bei die TX-LED rot leuchtet.
HINWEIS: NIE die Frequenz oder die Betriebsart
wechseln, während das
play blinkt. Das Tunen dauert gewöhnlich etwa
2 bis 3 Sek. (max. 15 Sek.).
w Das -Symbol ist permanent im Display sicht-
„ "
bar, wenn der Tune-Vorgang erfolgreich beendet
wurde. Der Transceiver schaltet dann automatisch
auf die zuvor genutzte Betriebsart um und auf die
vorher verwendete Sendeleistung.
• Wenn der automatische Antennentuner die Antenne
nicht anpassen konnte, verlischt das „
und der AH-4 wird umgangen (Bypass).

D PTT-Tune-Funktion

Bei dieser Funktion startet der AH-4 bei jedem Drücken
der [PTT] nach einem Frequenzwechsel von mehr als
1 % auf KW und im 50-MHz-Band automatisch einen
Tune-Vorgang.
Diese Funktion lässt sich im Set-Modus einschalten.
(S. 17-20)
(M) > Function > Tuner > PTT Start
SET
(L)
TUNER/CALL
-Symbol im Dis-
„ "
"-Symbol
L inks D isplay
M itte
TUNER/CALL
16-4
L, R, M und D im Text
R echts
dienen lediglich zur Kenn-
zeichnung der Lage der
Bedien elemente.
L: Linke Seite
R: Rechte Seite
M: Mitte unter dem Display
D: Display (berühren)
